Заземление дома – это важнейший элемент электробезопасности, который часто недооценивают. Отсутствие или неправильно выполненное заземление может привести к серьезным последствиям: поражению электрическим током, пожарам, выходу из строя дорогостоящей бытовой техники. Согласно статистике, около 20% электропроисшествий в жилых домах связаны именно с проблемами заземления. В 2025 году было зарегистрировано более 1500 случаев пожаров, причиной которых стало отсутствие заземления, что привело к материальному ущербу на сумму свыше 500 миллионов рублей. В 2026 году, с учетом роста количества электроприборов, эта статистика, к сожалению, может возрасти. Поэтому, обеспечение надежного заземления – это не просто требование нормативных документов, а жизненная необходимость.
Материалы для заземления: сравнение и выбор
Выбор материалов для заземления напрямую влияет на его долговечность и эффективность. Рассмотрим основные варианты:
- Оцинкованная сталь: Самый распространенный и доступный вариант. Обладает хорошей проводимостью и умеренной коррозионной стойкостью. Срок службы – 15-20 лет.
- Омедненная сталь: Сталь, покрытая слоем меди. Сочетает в себе прочность стали и высокую проводимость меди. Коррозионная стойкость выше, чем у оцинкованной стали. Срок службы – 25-30 лет.
- Нержавеющая сталь: Обладает наилучшей коррозионной стойкостью, но и самой высокой стоимостью. Идеальный вариант для агрессивных грунтов. Срок службы – более 50 лет.
- Медные проводники: Используются для соединения заземляющего контура с электрощитом. Обеспечивают минимальное сопротивление и максимальную надежность.
Таблица сравнения материалов:
| Материал | Стоимость | Срок службы | Коррозионная стойкость | Проводимость |
|---|---|---|---|---|
| Оцинкованная сталь | Низкая | 15-20 лет | Умеренная | Хорошая |
| Омедненная сталь | Средняя | 25-30 лет | Высокая | Очень хорошая |
| Нержавеющая сталь | Высокая | Более 50 лет | Максимальная | Очень хорошая |
| Медь | Высокая | Более 80 лет | Высокая | Отличная |
Схемы заземления: выбор оптимальной
Существует несколько основных схем заземления:
TN-C
В этой схеме нейтраль и защитный проводник объединены в один (PEN-проводник). Простая и дешевая схема, но менее безопасная, чем TN-S. Рекомендуется для старых домов с двухпроводной электропроводкой.
TN-S
Нейтраль и защитный проводник разделены. Обеспечивает максимальную безопасность, так как в случае повреждения изоляции ток короткого замыкания пойдет по защитному проводнику, а не по корпусу электроприбора. Рекомендуется для новых домов и при реконструкции старых.
TT
В этой схеме нейтраль и защитный проводник заземлены отдельно. Требует установки устройства защитного отключения (УЗО) для обеспечения безопасности. Подходит для домов, расположенных в районах с высоким сопротивлением грунта.

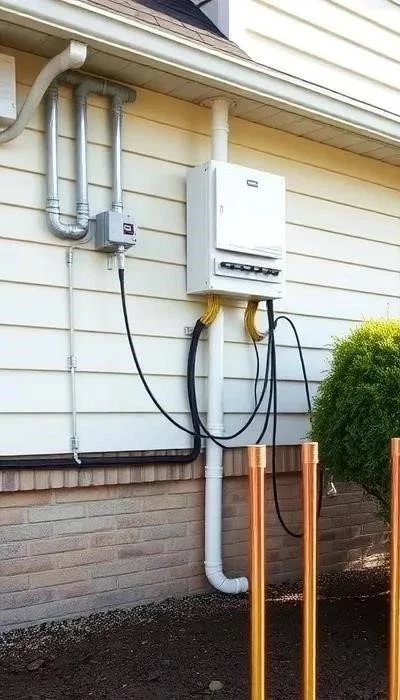

Монтаж заземления: пошаговая инструкция
Шаг 1: Выбор места. Заземляющий контур должен располагаться вдали от фундамента дома, водопроводных и газовых труб. Оптимальное расстояние – не менее 5 метров.
Шаг 2: Заложение электродов. Электроды (металлические стержни или полосы) забиваются в землю на глубину не менее 2,5 метров. Расстояние между электродами – не менее 1 метра.
Шаг 3: Соединение электродов. Электроды соединяются между собой с помощью сварки или специальных зажимов. Важно обеспечить надежный контакт.
Шаг 4: Подключение к щитку. Заземляющий контур подключается к заземляющему шину в электрощите с помощью медного проводника.
Типичные ошибки:
- Использование некачественных материалов.
- Недостаточная глубина заложения электродов.
- Плохой контакт между электродами.
- Неправильное подключение к электрощиту.
Расчет сопротивления заземления
Сопротивление заземления должно соответствовать требованиям нормативных документов. Для частного дома допустимое сопротивление – не более 10 Ом. Рассчитать сопротивление заземления можно по формуле: Rз = Uз / I, где Uз – напряжение между заземляющим электродом и землей, I – ток, протекающий через заземляющий электрод. Измерение сопротивления заземления производится специальным прибором – мегаомметром.
Практические советы
При выборе материалов учитывайте тип грунта. В песчаных грунтах рекомендуется использовать больше электродов. В глинистых грунтах – меньше. Регулярно проверяйте состояние заземляющего контура и при необходимости проводите ремонт. Не экономьте на материалах – от этого зависит ваша безопасность!
Формула расчета заземления: Rтр = ρ * (1 + 0.5 * (l/d)) / (2 * π * l), где ρ – удельное сопротивление грунта, l – длина заземлителя, d – диаметр заземлителя. Перенеся все значения в калькулятор расчета заземления мы получим общее сопротивление на растекание равное 4,134 Ома.
