Как увеличить кпд батарей отопления

Регистры

Это было очень простым и дешевым решением в ситуациях, когда требовался обогрев больших площадей. Хотя если говорить о теплоотдаче трубы в таком регистре в сравнении с алюминиевым радиатором, то разница в эффективности ошеломляет. За счет большей площади теплообменника радиатора и теплопроводности алюминия, современное оборудование, несомненно, предпочтительнее. Да и внешне регистры выглядели довольно грубо.

Тем не менее, для своего времени регистры были приемлемы ввиду дешевизны и простоты. Можно отметить, что сварные швы на них были очень прочными, а засорение трубы не мешало их функционированию.

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Варианты подключения и установки регулирующей арматуры. Но для возможности ремонта радиатора без останова системы до регулятора нужно поставить шаровой кран (кликните по картинке чтобы увеличить ее размер)

Теплоотдача алюминиевых радиаторов: заявленная и реальная

Многолетний опыт использования батарей из алюминия показал, что заявленные в техпаспортах изделий параметры недотягивают до реальных цифр. Это не означает, что производители врут, просто они не упоминают, что данные показатели действительны в идеальных условиях эксплуатации, чего в жизни, как правило, не бывает.

Например, теплоотдача алюминиевых радиаторов, которая указывается в документах, может соответствовать истине, если между температурой воздуха и теплоносителя существует разница в 70 градусов. То есть, формула, по которой эти параметры вычисляются, выглядит следующим образом:

(tобратки+ tподачи): 2 – tвоздуха = 70 градусов

Если в техпаспорте указана мощность алюминиевого радиатора 200 Вт при разнице температур 70 °С, то при комнатной температуре +22 °С расчеты получатся следующие:

(tобратки +tподачи) = (22 + 70)х2 = +184 градуса.

Так как по гостам разница температуры в подаче и обратке не должна превышать 20 градусов, то их значение можно высчитать так:

Температура теплоносителя в подающей трубе равна 184:2 +10 = 102 градуса.

В обратной трубе она будет соответствовать 184:2 – 10 = 82 °С.

Исходя из этих вычислений, секция алюминиевого радиатора будет отдавать тепла на 200 Вт, а воздух в помещении прогреется до +22 только в случае, если температура теплоносителя равна 102 градусам. Это нереально, так как максимальный нагрев, который обеспечивают современные котлы – 80-90 градусов, а значит, указанная в техпаспорте мощность 200 Вт не соответствует истине.

Чтобы разобраться, какова реальная тепловая мощность алюминиевых радиаторов отопления, существует таблица с понижающими коэффициентами. Достаточно умножить параметры, указанные в документах, на соответствующие им коэффициенты, и будет получена реальная мощность обогревателя.

Как увеличить КПД?

В том случае, если батареи уже смонтированы и не оправдали надежд своего владельца на качественное тепло, можно предпринять действия по увеличения их мощности.

• Начать можно с уборки. Мало кто знает, что обыкновенная пыль снижает теплоотдачу конструкции до 20-25%.
• Если этого оказалось мало, нужно пригласить сантехников, чтобы они прочистили алюминиевые радиаторы внутри.
• На целых 15% можно увеличить теплоотдачу алюминиевого радиатора, покрасив его в темный цвет.
• Установка теплоотражающего экрана за радиатором будет направлять тепло в помещение, а не нагревать стену. Лучше купить готовую модель, но можно воспользоваться и обычной фольгой или металлическим листом. Последний наиболее предпочтителен, так как не только отразит тепло, но и, нагревшись сам, будет делиться им с окружающими.
• Можно увеличить площадь алюминиевых радиаторов, изготовив из такого же металла кожухи. Они, нагреваясь, будут долго отдавать тепло, даже если отопление временно отключат.
• Наращивание секций в батарее так же способствует увеличению ее мощности.

Если применить хотя бы один из этих вариантов, то КПД обогревателей увеличится минимум на 10%, снизив при этом энергозатраты.

Теплоотдача – это самый важный показатель, который нужно учитывать при установке алюминиевых радиаторов. Правильно рассчитав и учтя все факторы, влияющие на него, в помещении можно создать микроклимат, который будет, не только приятен людям, но и позитивно отразится на их здоровье.

Способы регулировки температуры в батареях отопления

Для создания комфортных условий в квартире часто возникает необходимость в изменении температуры радиаторов отопления. Каким образом можно это сделать? Дело в том, что нагрев батарей происходит за счет прохождения через них теплоносителя. Интенсивность нагрева зависит не только от температуры горячей жидкости, но и от того объема, который поступает в батарею. Поскольку на температуру теплоносителя в централизованной системе отопления самостоятельно повлиять невозможно, регулировка батарей отопления происходит благодаря изменению объема жидкости, проходящей через радиатор.

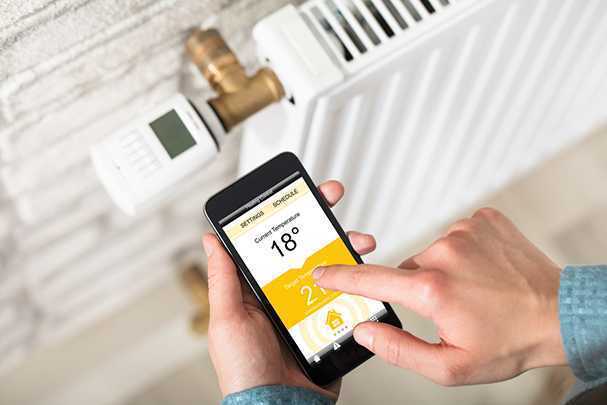

С помощью специальных регулирующих устройств, устанавливаемых на радиаторы, можно:

• экономить на отоплении (при наличии индивидуальных счетчиков тепла в квартире);
• поддерживать в каждой комнате свой температурный режим;
• избежать сквозняков от открытых форточек и отказаться от одеял на батареях при слишком высокой температуре нагрева.

Внимание! Не все виды систем центрального отопления дают возможность регулировки радиаторов. Отрегулировать батареи в многоэтажных домах, в которых подача теплонесущей жидкости происходит вертикально сверху вниз, невозможно

Изменение температуры батарей с помощью регулирующего клапана возможно в зданиях с однотрубной и двухтрубной отопительной системой .

Изменение способа подключения радиатора

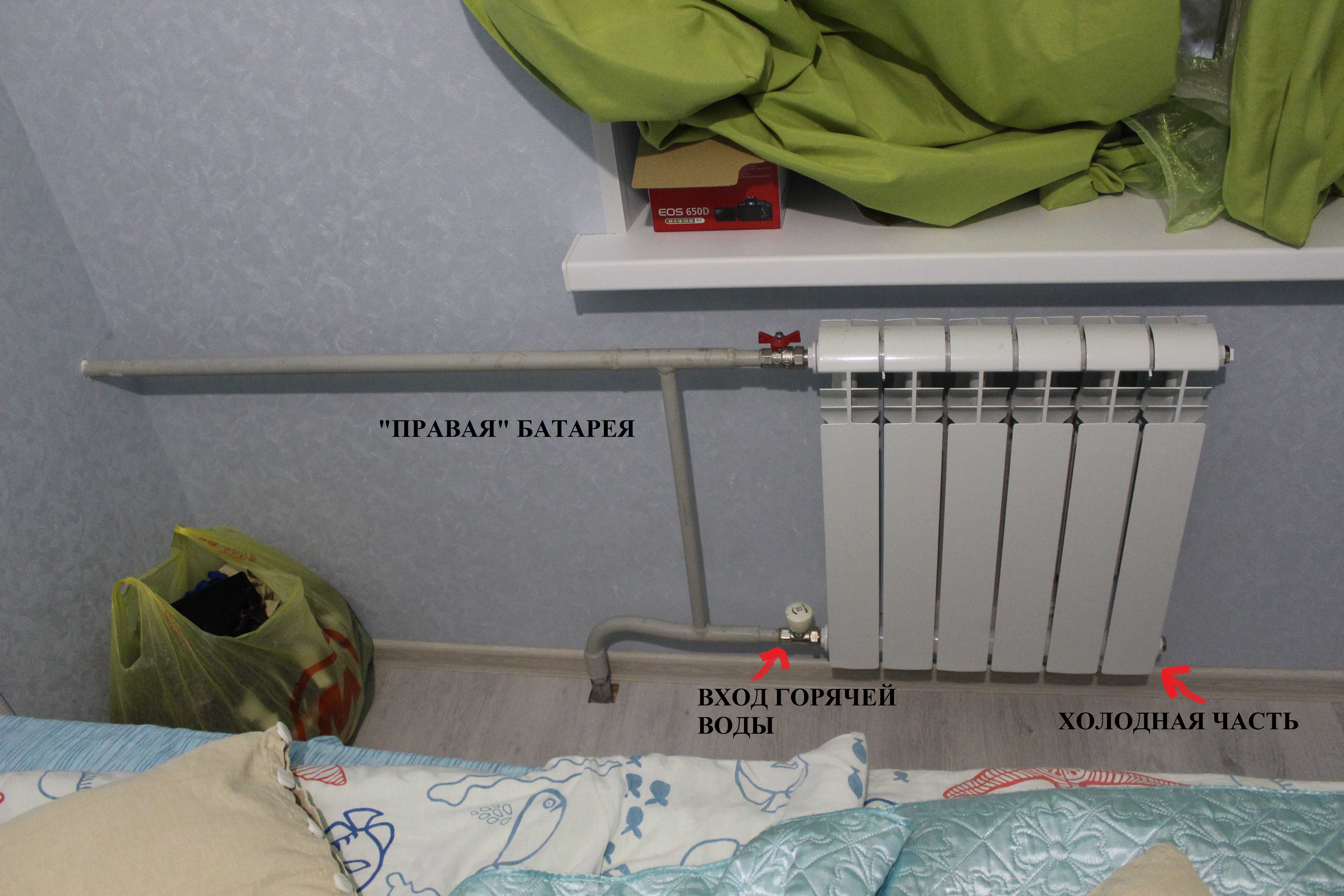

Знакома ли вам ситуация, когда половина батареи имеет высокую температуру, а половина холодная? Чаще всего в этом случае виноват способ подключения. Взгляните как работает прибор при одностороннем подключении радиатора с подачей теплоносителя сверху.

Обратите внимание, насколько хуже работают дальние секции

Теперь взглянем на схему одностороннего подключения с подачей теплоносителя снизу.

Видим тот же самый эффект

А вот двухстороннее подключение с подачей сверху и снизу.

Видим тот же самый эффектВидим тот же самый эффект

Если вы обнаружили у себя одну из представленных выше схем, то вам не повезло. Самым рациональным с точки зрения эффективности работы является диагональное подключение с подачей сверху.

Вся теплообменная площадь радиатора прогревается равномерно, радиатор работает на полную мощность

И как же быть в том случае, когда разводку труб менять не хочется или же невозможно? В этом случае мы можем посоветовать приобрести радиаторы, имеющие в своей конструкции некоторую хитрость. Эта специальная перегородка между первой и второй секцией, меняющая направление движения теплоносителя.

Специальная заглушка превращает нижнее двухстороннее подключение в нужное нам диагональное с верхней подводкойА этот вариант подходит для верхнего двухстороннего подключения

В случае одностороннего подключения показали свою эффективность специальные удлинители потока.

Принцип работы удлинителя потока

Существуют устройства и для оптимизации одностороннего нижнего подключения, но думаем общий принцип вам теперь стал ясен.

Комментарий Сергей Харитонов Ведущий инженер по отоплению, вентиляции и кондиционированию воздуха ООО «ГК «Спецстрой» Задать вопрос «Способ подключения является одним из самых эффективных способов повысить теплоотдачу батареи или, если точнее выразиться, заставить радиатор работать так, как он должен. По понятным причинам такие вещи лучше всего предусматривать на этапе проектирования отопительной системы, чтобы не ломать голову потом. Ведь любая переделка потребует отключения стояка, навыков слесаря или денежных затрат, а в некоторых случаях и согласования с ЖЭКом.»

Вывод: эффективно на 100%.

Правила, которые необходимо соблюдать во время монтажа

• Для того чтобы не скапливался воздух, при установке отопительной батареи применяют строительный уровень;
• От пола до радиатора и от батареи до подоконника расстояние должно составлять 10 см, а от стенки обогревательная установка располагается на 3 см промежутке;
• Если мебель размещают перед лицевой панелью отопительной батареи, тогда соблюдают нужное расстояние (10 см);
• Но помните, что переднюю панель плохо работающего обогревательного прибора нельзя закрывать шторами, декоративными решетками и экранами, а также кожухами;
• При монтаже подводки не применяют контруклоны, также система не должна возвышаться или провисать;

• Если батарея плохо греет, тогда одной из причин может быть засорение труб или самого обогревательного прибора.

  Оно может появиться из-за заусениц на резьбовом соединении и поэтому желательно перед работами по установке зачистить их;

• Также увеличение теплоотдачи батареи можно добиться, нарастив секции. Но в том случае, если подсоединение боковое, тогда это будет неэффективно, потому что протяжная батарея будет нагреваться медленно и выходом из сложившейся ситуации будет переход на диагональное подсоединение;
• Одной из первых причин неправильного монтажа и недостаточной теплоотдачи отопительного прибора является наклон радиатора, его близкая установка к стене или к полу, а также перекрытие мебелью или декоративными элементами, о чем было оговорено выше.

Как правильно рассчитать мощность батареи отопления

Необходимо отметить, что теплоотдача это и есть мощность или тепловой поток обогревательного прибора. Рассмотрим, как производится его расчет для конкретного помещения, которое в нашем случае имеет площадь 14 м 2 и высоту потолка 2,7 м.

Самый распространенный способ правильного расчета основывается на наличии наружных стен и окон в комнате.

Например:

• если помещение имеет одну стенку выходящую на улицу и одно окно, тогда на 10 м 2 необходимо 1 кВт мощности;
• если комната имеет две наружные стенки и два окна, тогда на 10 м 2. потребуются отопительный прибор с теплоотдачей 1,3 кВт.

Рассмотрим второй метод определения нужного количества теплового потока для обогрева того или иного помещения:

• S * h * 41,    где S — площадь комнаты;
• h — высота потолка;
• 41 — показатель минимальной мощности на 1 м 3 помещения.

Произведя расчет по данной формуле, определим, что для нашей комнаты площадью 14 м 2 и высотой потока 2,7 м, получим, что нам необходимо приобрести радиатор мощностью 14*2,7*41=1549 Вт, что соответствует 1,5 кВт, а так как одна секция (в зависимости от марки) имеет мощность до 100 Вт, то достаточно легко можно определить, что потребуется приобрести 15 секционную батарею отопления.

Это важно! Если во время расчета получают не целое выражение, тогда его округляют в большую сторону. В том случае, если хотят узнать, как регулировать тепло в батареях, необходимо произвести работы по монтажу терморегулятора, который обеспечивает равномерное прогревание помещения до определенной температуры

В том случае, если хотят узнать, как регулировать тепло в батареях, необходимо произвести работы по монтажу терморегулятора, который обеспечивает равномерное прогревание помещения до определенной температуры.

Заключение

Для качественной работы отопительного прибора, а также для прогрева помещения необходимо определить теплоотдачу батареи и при необходимости попробовать увеличить ее.

Мы рассмотрели вопрос о том, как можно самостоятельно произвести работы по повышению теплоотдачи отопительной системы, но в том случае если не разберетесь что к чему, тогда вызовите сантехника, который не только быстро и качественно выполнит всю необходимую работу, но и объяснит что и как нужно делать.

(Пока нет голосов)

Улучшение конвекции воздуха

Среди самых простых методов, которые помогут понять, как увеличить теплоотдачу трубы отопления своими руками, является использование законов конвекции. Зачастую, в квартирах батареи заставлены предметами мебели, защищены декоративными коробами или скрыты за тяжелыми гардинами. Все эти элементы препятствуют циркуляции воздуха и в комнате довольно сложно добиться комфортных температурных условий, даже если отопление центральное работает на полную мощность.

Не встречая препятствий на своем пути, разогретый батареей воздух будет свободно перемещаться по комнате и обеспечит максимальный уровень нагрева, предусмотренный мощностью радиатора.

Использование электрического вентилятора для улучшения конвекции

Собственники, коим хорошо знакомы физические законы, согласно которым в домах проектируется отопление канализация водоснабжение, понимают, что скорость циркуляции воздуха влияет на теплоотдачу батареи. Чем быстрее циркулирует воздух в комнате, тем больше тепла он сможет забрать от радиатора за определенный период времени.

Чтобы улучшить естественную конвекцию, возле радиаторов могут быть установлены электрические вентиляторы. Отдавать предпочтение стоит бесшумным моделям, которые потребляет минимальное количество электроэнергии. Монтаж вентилятора стоит производить под определенным углом к батарее. Такой простой метод является довольно эффективным. Он способен поднять температуру в комнате на несколько градусов.

Обустройство отражающего экрана

В виде инструмента для увеличения теплоотдачи может использоваться фольга для батарей отопления, которая поможет направить поток тепловой энергии в помещение. От радиаторов, не оборудованных отражающим экраном, тепло расходиться во все стороны, в том числе отдается холодным наружным стенам. Экран помогает сфокусировать направление теплового потока и повысить температуру в комнате.

Конструкция экрана отличается простотой и доступностью. Он должен обладать большей площадью, нежели площадь радиаторов, и устанавливаться на чистую стену за батареей. Вместо фольги можно использовать фольгоизолон – специальный материал, который с одной стороны имеет вспененную основу, а с другой покрыт светоотражающей фольгой. Монтировать экран на стене нужно с помощью любого качественного строительного клея.

Продувка радиаторов

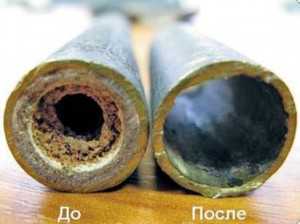

При сложных условиях работы батарея центрального отопления может со временем засориться или завоздушиться. Такие изменения сопровождаются плохой циркуляцией теплоносителя и появлением холодных секций. Устранить воздушные пробки и засоры поможет продувка батарей отопления – быстрый и экономичный способ увеличения теплоотдачи.

Существует несколько методов продувки, подразумевающих использование различных типов оборудования:

• гидравлическая продувка;
• прочистка при помощи химических растворов или кальцинированной соды;
• пневмогидроимпульсивная промывка;
• индивидуальная прочистка.

Использование одного или нескольких методов продувки радиаторов позволит добиться повышения эффективности работы радиаторов и позволит забыть про холод и дискомфорт в квартире.

Стоит помнить, что система центрального отопления – это сложная сеть радиаторов и трубопроводов.

Поэтому некоторые виды продувки батарей целесообразно выполнять вместе с соседями, ведь в противном случае прочищенные секции вновь снизят теплоотдачу через несколько недель эксплуатации. Более подробно о методах промывки системы отопления можно прочитать здесь.

Следуя простым и доступным рекомендациям, можно увеличить теплоотдачу радиатора любого типа и получить возможность извлекать максимальную выгоду от использования центральной системы отопления. Комплексное использование методов является наиболее рациональным решением проблемы плохой теплоотдачи и поможет собственнику добиться эффективной работы отопительных приборов в своем жилище.

Увеличение теплоотдачи краской

Существуют простейшие способы оптимизации температуры в помещении, которые не требуют вызова специалистов. Примером служит окрашивание батарей отопления. Согласно курсу физики, теплоотдача у темных предметов выше, чем у светлых. Есть мнение, что окраска белого радиатора в коричневый или темно-бронзовый цвет повысит выделение тепла на 20–25%. Выбирать краску для батареи нужно тщательно — лучше купить эмаль с самой низкой способностью к теплоизоляции.

Алкидная эмаль для радиаторов отопления

Окрашивание в черный цвет

Самой темной краской среди всех возможных является черная, и именно ее рекомендуется использовать для покраски труб и батарей отопления. Есть физическое понятие «абсолютно черного тела», которое наиболее емко поглощает и излучает энергию. Действительно, при проведении расчетов мощность излучения белой батареи будет ниже, чем той, что выкрашена в черный матовый цвет.

На практике же изменение цвета батареи не приносит существенной пользы, ведь все подсчеты относятся к идеальным условиям эксплуатации. Поскольку в обычных радиаторах отмечается конвективный теплообмен, смена внешнего вида батареи на него почти не повлияет. Более того, делать батарею черной не стоит и из эстетических соображений, ведь она будет смотреться тяжело и даже отталкивающе. Единственным выходом станет применение специального темного алюминиевого кожуха, который надевается на радиатор. Он несколько увеличивает теплоотдачу, хотя при слабом нагреве теплоносителя и засоренности батарей тоже будет бесполезным.

Покраска черной краской улучшает теплоотдачу радиаторов

Удаление лишней краски и пыли

До принятия радикальных мер можно попытаться улучшить теплообмен батареи наименее сложным способом. Нередко на поверхности изделия присутствует толстый слой пыли, который служит своеобразным теплоизолятором. Вначале стоит тщательно промыть радиатор, удалив грязь, и только затем оценить качество его работы.

Плотный слой краски тоже отрицательно сказывается на функциональной способности батареи. Во время отопительного сезона наслоения ЛКМ снижают выделение тепла в воздух, поэтому от них придется избавиться. Желательно произвести все работы еще до подключения отопления: отшлифовать поверхности до чернового металла и нанести новый тонкий слой краски.

Снятие старой краски с батарей отопления

Увеличение теплоотдачи.

Для эффективного увеличения показателя излучаемого тепла, есть много способов:

• установка конвектора;
• покраска труб черной краской;
• установка регистра;
• дополнительные секции батареи.

Конвектор представляет собой изогнутую трубу с металлическими пластинами. Изготовить его можно самостоятельно или купить в магазине более современный аналог.

Применение матовой черной краски для окрашивания поверхности теплоносителя тоже дает неплохой результат. Эстетически это выглядит не очень привлекательно, но если речь идет о комфорте, то приходится выбирать.

Еще одной недорогой и достаточно популярной конструкцией является регистр. Это несколько соединенных между собой широких труб с заваренными срезами. К ним также относятся полотенцесушители, радиаторы, магистральные линии и даже обыкновенную стальную трубу, закрепленную по всему периметру комнаты.

Инструкция по усилению теплоотдачи

• цвет батарей и чистота их поверхности;
• корректное отражение тепла;
• увеличение размера радиаторов;
• циркуляция воздуха, исходящего от источника тепла.

Чтобы повысить эффективность работы системы отопления в квартире или частном доме, домашним мастерам для начала придется вспомнить школьный курс физики. Как известно, теплоотдача предметов темного цвета гораздо выше, чем аналогичный показатель светлых поверхностей.

Вывод напрашивается сам собой: если нужно повысить эффективность обогрева помещения, достаточно для начала перекрасить радиаторы в темный цвет. Экспериментальным путем было доказано, что батарея, покрашенная в бронзовый или коричневый цвет, дает тепла на 20–25% больше, чем аналогичный белый радиатор.

Однако, прежде чем красить всю систему отопления или ее часть, рекомендуется провести… влажную уборку! Дело в том, что слой пыли значительно уменьшает теплоотдачу всей системы отопления, выполняя роль теплоизоляции. Таким образом, поддержание чистоты батареи — это не просто соблюдение требований гигиены и эстетики жилища, но и простой метод повышения эффективности ее работы.

Пыль это не единственный «враг» теплых батарей в отопительный сезон. Многочисленные слои краски на радиаторах также выполняют роль теплоизоляции. Если вами запланирован косметический ремонт системы отопления без замены ее составляющих, то мастера советуют удалить прежние наслоения краски и только потом заново окрашивать трубы и радиаторы.

Совет: для покраски батарей лучше выбирать специальные эмали с минимальной теплоизоляцией.

Теплоотражающий экран своими руками

У батареи есть одно негативное свойство — она в одинаковой мере нагревает воздух во всех направлениях. Таким образом, часть тепла уходит во внешнюю стену. Эту ситуацию можно улучшить своими силами. Для этого понадобится закрепить на стене за батареей отражающий экран. Его роль может выполнять обыкновенная фольга, которую клеят непосредственно на стену либо на слой утеплителя.

Его закрепляют при помощи жидких гвоздей. Некоторые домовладельцы, которым не хочется уделять этому процессу слишком много времени, просто помещают за радиатор кусок фольги соответствующего размера, ничем его не фиксируя.

Вместо фольги можно использовать черную металлическую поверхность с гофрированными вертикальными ребрами. Она вбирает в себя тепло, выполняя роль дополнительного конвектора.

Больше секций — сильнее эффект

системы отопления

Если ремонт уже окончен, и в вычислении мощности системы отопления была допущена ошибка, мастер всегда может ликвидировать эту оплошность, проведя локальную реконструкцию. Батареи секционного типа «усиливают» методом добавления секций, а для панельных конструкций действует иной метод — замена панелей на более мощные. Безусловно, все работы подобного рода производятся только в летнее время, когда батареи центрального отопления отключены.

Вам не придется платить за отопление больше, если в квартире не установлены счетчики расхода теплоносителя. Вне зависимости от количества радиаторов или их размеров в отопительный сезон вы будете оплачивать фиксированные счета, но при этом температура воздуха в помещении значительно повысится.

Совет: в просторных комнатах лучше установить многосекционные батареи, ведь с увеличением площади радиатора возрастает и его КПД. Следует заметить, что, если мощность всей системы изначально рассчитана неправильно, то увеличение количества источников тепла в сети — это не самый лучший способ повысить ее теплоотдачу. Применив этот метод, вы можете сильно увеличить нагрузку на сеть.

https://www.youtube.com/watch?v=nSewFwPhHhM

Есть несколько более простых и доступных способов увеличить площадь радиатора без приобретения дополнительных секций. Речь идет об экране из алюминия или защитном кожухе из стальных элементов, которые нагреваются непосредственно от батареи, увеличивая ее площадь и КПД.

Подведём итог

Способов увеличить теплоотдачу радиаторов отопления очень много. Сегодня мы рассмотрели лишь основные из них. Однако, следует помнить, что всегда проще всё продумать заранее, на стадии монтажа, чем прикладывать множество усилий впоследствии, без уверенности в том, что результат будет значительным. К сожалению, в России всё делается на «авось». Заключительным советом редакции Homius.ruбудет такая рекомендация: думайте о будущем и не жалейте средств при монтаже. Сэкономленные сегодня финансовые средства могут завтра обернуться затратами, которые в разы превысят Вашу экономию.

Наиболее оптимальный вариант – всё тепло поднимается вверх, благодаря чему создаётся нормальный теплообмен

Надеемся, что изложенная в сегодняшней статье информация была интересна и полезна нашему Уважаемому читателю. Несмотря на то, что мы постарались изложить всё достаточно подробно, возможно, у Вас остались вопросы по материалу. В этом случае задавайте их в обсуждениях ниже – редакция Homius.ru с удовольствием на них ответит в максимально сжатые сроки. Если вы знаете способ улучшить теплоотдачу радиаторов, который не нашёл отражения в сегодняшней статье, просим поделиться им с другими домашними мастерами – эта информация будет весьма полезна. А напоследок предлагаем посмотреть короткий, но достаточно информативный видеоролик по сегодняшней теме.

Пришли холода, включили отопление, а дома всё равно холодно? Знакомая многим ситуация. Первое, что приходит на ум – как заставить работать батареи на 100%? В сегодняшнем обзоре мы решили разобрать, какие из способов, которые можно найти в сети, действительно способствуют повышению теплоотдачи радиаторов, а какие являются вымыслом с научной и практической точки зрения. А поможет нам в этом специально приглашённый специалист.

Вот такую картину можно иногда наблюдать при проверке радиатора тепловизором
