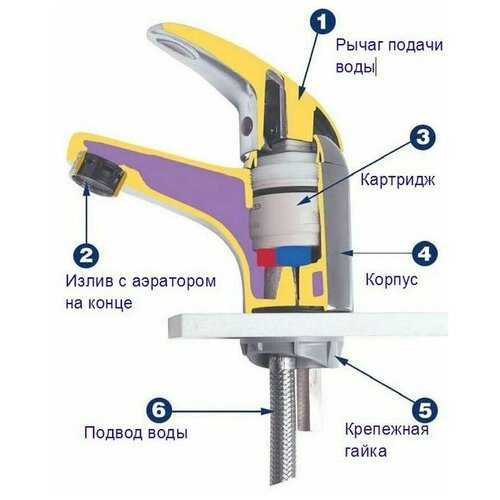

Устройство однорычажного смесителя
Давление и температурный режим воды на выходе из смесителя регулируется положением его рычага. При этом напор плавно меняется при перемещении ручки в вертикальном направлении, а температура – при изменении положения джойстика в горизонтальной плоскости. Простота регулировки обусловлена оригинальной конструкцией крана, который состоит из таких деталей:
- корпус смесителя;
- рычаг (рукоятка, джойстик) смесителя;
- крышка корпуса;
- картридж сменного типа;
- излив с аэратором;
- скоба фиксирующая;
- нижняя часть для подключения гибкой подводки. В основе конструкции однорычажного смесителя находится сменный картридж
Отличия в смесителях с рычагом заключаются как во внешнем оформлении, так и в том, какую конструкцию имеет сменный картридж.
Несмотря на огромное разнообразие моделей однорычажных смесителей, их можно разделить на два вида, в зависимости от устройства кран-буксы (сменного элемента):
- смесители с керамическим картриджем;
- краны с шаровым картриджем.
Вентили и того, и другого типа, имеют как достоинства, так и недостатки.

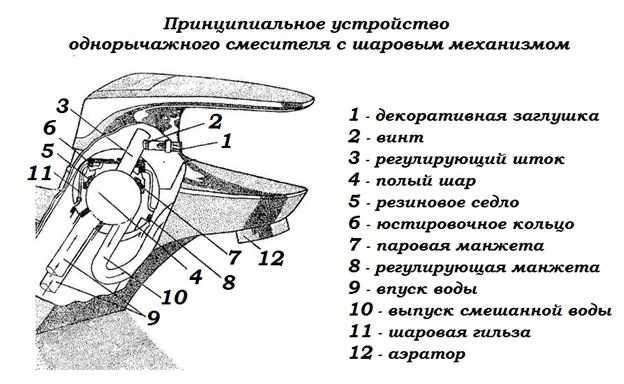

Кран с шаровым картриджем
Шаровый смеситель имеет высокую надежность и длительный срок службы
Название этого картриджа обусловлено формой его основного элемента. Регулирующее устройство выполнено в форме полого шара с тремя отверстиями для протока воды. Он встроен в корпус посредством картриджной гильзы. Необходимое уплотнение создают подпружиненные фторопластовые вставки, дополнительный прижим к которым происходит за счёт давления жидкости. Материал уплотнителей обеспечивает лёгкое скольжение сферы внутри гильзы. Требуемый напор воды обеспечивается частичным или полным перекрытием отверстий в сфере и корпусе, а регулировка температуры – вариантами их совмещения. Из-за того, что смешение воды происходит внутри шара, картридж подвержен образованию накипи. Именно она и является одной из причин, способной вывести его из строя. Другими недостатками шаровых вентилей можно считать:
- низкую ремонтопригодность;
- относительно высокую стоимость;
- быстрый износ резиновых уплотнителей.
Несмотря на это, краны со сферическими элементами отлично выдерживают гидравлические удары и перепады давления, а кроме того, имеют более низкую чувствительность к включениям, которые присутствуют в водопроводной воде.
Смеситель с керамическим картриджем
Схема устройства смесителя с керамическим картриджем
Современные сменные картриджи с блоками керамических пластин по праву получили признание многих пользователей. Долговечность такого решения и относительно низкая стоимость позволили снизить их цену, а также расходы на ремонт в случае поломки.
Надёжность конструкции такого типа обеспечивают два или три керамических диска, обработанные при помощи ультразвука. Точность механической шлифовки такого класса позволила достичь требуемой гладкости деталей, что способствует идеальному примыканию их рабочих частей.
Плавное и бесшумное перемещение дисков керамического картриджа обеспечено на протяжении всего срока его службы.
Диски находятся один над другим и имеют отверстия для прохождения воды. Верхняя пластина присоединяется к управляющему стержню, а нижняя жёстко установлена в корпусе картриджа. При повороте ручки диски смещаются относительно друг друга, благодаря чему их отверстия частично или полностью совпадают. За счёт этого и происходит смешивание жидкости. Величина напора изменяется перемещением верхней пластины.
Картриджи для смесителя
В картриджах с тремя керамическими дисками подвижным является средний элемент. Такие устройства разработаны специально для водопроводов с низким рабочим давлением. Их особенностью является смешивание воды не между пластинами, а в корпусе вентиля, что позволяет существенно снизить гидравлическое сопротивление внутри прибора.
Керамические картриджи с тремя дисками идеально подходят для работы в водопроводных сетях с низким давлением, поскольку не снижают напор воды при смешивании.
Недостатком картриджей с керамическими элементами является их чувствительность к механическим включениям. Абразивное действие мелких частичек песка или накипи способствует быстрому выходу оборудования из строя. Вместе с тем нельзя не отметить и достоинство таких кран-букс: они имеют более низкую цену, а их замена не представляет трудностей даже для людей без опыта слесарных работ.
Установка фильтров механической очистки воды значительно увеличивает срок службы смесителей шарового и картриджного типа.
Ремонт водопроводного крана своими руками: видео о том, как починить кран на кухне и в ванной
Если знать, как починить смеситель в ванной, то можно сэкономить на покупке новой детали или на оплате работы приглашенному сантехнику. Каждый хозяин способен самостоятельно осуществить ремонт смесителя для ванной.
[su_youtube url=»https://www.youtube.com/watch?v=A9OOtNNw4S8″][su_youtube url=»https://www.youtube.com/watch?v=jt5UUOluQ_c»]https://www.youtube.com/watch?v=EAw5MVgzby8
Наиболее просто выполнить ремонт однорычажного смесителя. Для этого необходимо заблаговременно приобрести новый картридж, идентичный тому, который стоит в вашем изделии. Начинаем починку с перекрытия воды. Затем при помощи отвертки снимает заглушку, которая фиксирует ручку смесителя. После этого необходимо снять рычаг, открутить запорный винт (инбусовым ключом), открутить накидную и декоративную гайки. Выполнив данные действия, вынимаем испорченный картридж. Меняем его на новый, и повторяем в обратном порядке все действия, которые выполняли до снятия картриджа.
Несколько дольше и сложнее выполнить самостоятельно ремонт шарового смесителя для ванной. Многие, лишь взглянув на такой кран, скажут, что разобрать данную конструкцию вряд ли получится. Но это только на первый взгляд. Если присмотреться внимательно, то на рукояти можно увидеть отверстие, куда подойдет шестигранный ключ. Оно находится под заглушкой на ручке.
Необходимо отвернуть ручку, стопорную гайку, именно она плотно держит шар со штоком рычага. Далее следует достать прокладку и сам шар. После нужно всё внимательно осмотреть. Все детали, вышедшие из строя, необходимо заменить новыми. Так же стоит проверить резиновые уплотнители с пружинами. Они находятся в трёх дополнительных отверстиях смесителя
Если нужно, то важно их заменить тоже. Иных причин поломки такого вида крана нет. Выполнив замену прокладок, необходимо собрать кран
На этом ремонт шарового крана закончен
Выполнив замену прокладок, необходимо собрать кран. На этом ремонт шарового крана закончен.

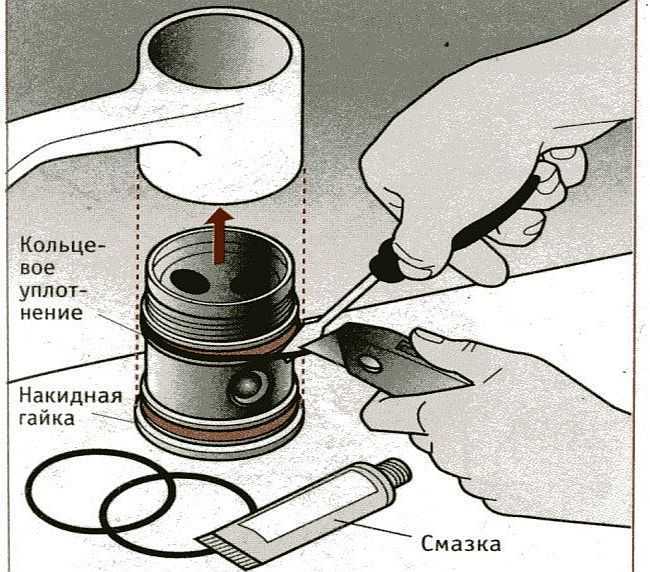

А как отремонтировать кран в ванной, если он совмещен с душем? Зачастую в этом случае проблемы бывают с подтеканием воды в месте переключения душ-излив, либо в месте соединения лейки со шлангом. Так же причиной может быть изношенность шланга. Для замены шланга новым, достаточно открутить две накидные гайки, и они отсоединят его от лейки и от смесителя. На его место просто прикручивается новый шланг. Если же необходима замена прокладки, то нужно отвернуть накидную гайку. Под ней и находится прокладка. Заменяем её и все. Если выполненные действия не помогают, то, скорее всего, придется купить новый смеситель.
Перечисленные действия подойдут и при ремонте смесителя для кухни, ведь там устанавливаются такие же краны, как и в ванной.
Типичные неисправности и методы их устранения
По принципу работы все смесители подразделяются на следующие виды:
вентильные устройства. Основой смесителя являются два крана, предназначенные для подачи холодной и горячей воды. Такие устройства считаются наиболее распространенными и наиболее надежными;
Наиболее популярный вид смесителей с двумя вентилями
однорычажные. В основе устройства находится поворотные рычаг, которым регулируется и количество подачи холодной или горячей воды и общий напор жидкости. Однорычажные смесители более прихотливы к качеству воды, поэтому при выборе такого устройства рекомендуется установка дополнительных фильтров;
Устройство с одним рычагом управления
сенсорные. Относительно новый вид смесителя. Включение устройства производится благодаря установленному фотоэлементу, которые реагирует на поднесение рук.
Автоматическое сантехническое устройство с датчиком
Смесители сенсорного типа не подлежат ремонту в домашних условиях.
Ремонт вентильного смесителя
Наиболее частными поломками вентильного смесителя в ванной являются:
- Протечка крана. Причинами неисправности могут быть естественный износ прокладки или повреждение кран-буксы. Ремонт шарового крана производится по следующей схеме:
- перекрыть подачу воды на сантехническое устройство;
- с протекающего крана снять декоративный колпачок (заглушку), который чаще всего просто вставляется в паз;
- выкрутить винт, который находится под заглушкой;
- выкрутить кран-буксу (используется разводной или гаечный ключ соответствующего размера);
- заменить прокладку или кран-буксу (при наличии видимых повреждений данного устройства);
- произвести сборку в обратном порядке.
Последовательность выполнения ремонта
- Протечка душевого переключателя. Причинами также являются естественный износ или некачественная вода. Ремонт данной неисправности производится в следующем порядке:
- перекрывается подача воды на смеситель;
- снимается декоративный колпачок и переключатель;
- при помощи разводного (гаечного) ключа откручивается гайка душа;
- производится замена уплотнительной прокладки и сборка в обратной последовательности.
Технология замены прокладки душевого переключателя
- Протечка в месте присоединения душевого шланга, лейки душа или гусака. Ремонт следует производить в следующем порядке:
- откручивается гайка, фиксирующая шланг (лейку душа или гусак соответственно);
- производится замена прокладки и сборка узла смесителя.
В некоторых моделях смесителей помимо замены прокладки требуется дополнительная герметизация резьбы ФУМ-лентой или иными аналогичными материалами.
Устранение течи в месте присоединения душевого шланга
Ремонт однорычажного смесителя
Типичные поломки однорычажного смесителя устраняются следующими способами:
- Снижение напора струи крана. Причиной неисправности является засор аэратора. Чтобы прочистить аэратор, необходимо:
- снять устройство, которое, как правило, крепится резьбовым способом;
- промыть ситечко под напором воды или воздуха;
- установить аэратор на прежнее место.
Прочистка аэратора смесителя
- Протечка рычага управления. Причиной образования неисправности являются проблемы в работе картриджа – специального устройства, в котором производится смешение горячей и холодной воды. Произвести ремонт картриджа своими руками не получится, но для устранения течи можно самостоятельно заменить устройство. Работа выполняется в следующем порядке:
- снимается декоративная заглушка с корпуса переключателя;
- ослабляется винт, фиксирующий рычаг;
- снимается корпус рычага и декоративный элемент, расположенный под ним;
- при помощи разводного (гаечного) ключа снимается картридж;
- устанавливается новое устройство и производится сборка в обратном порядке.
Подбирать новый картридж рекомендуется на основании пришедшего в непригодность устройства, то есть после снятия старого картриджа.

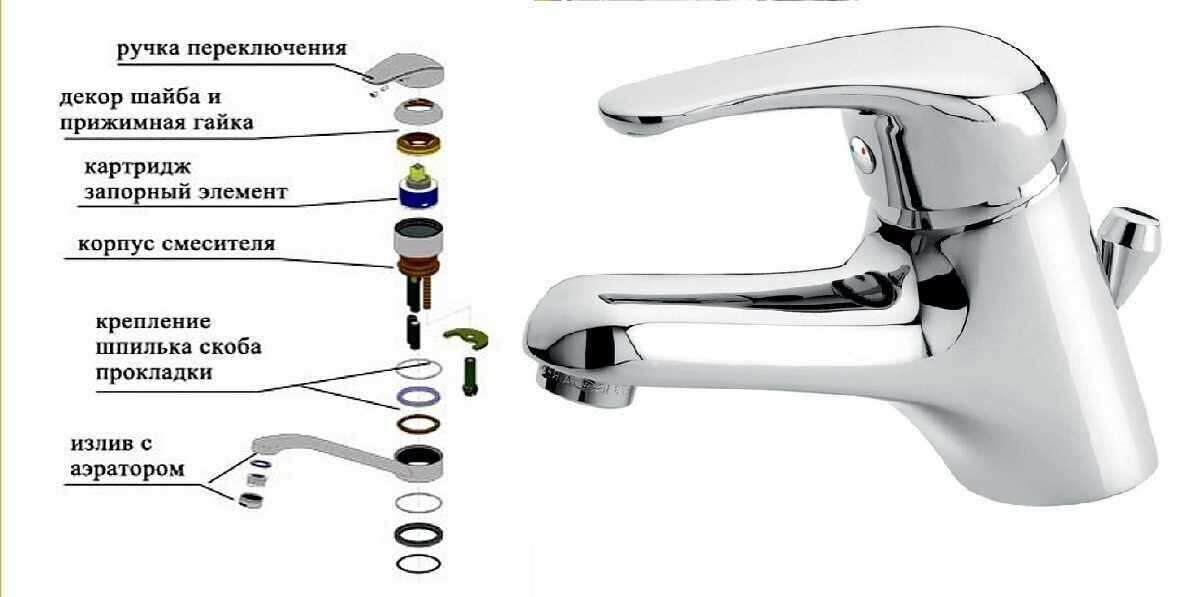

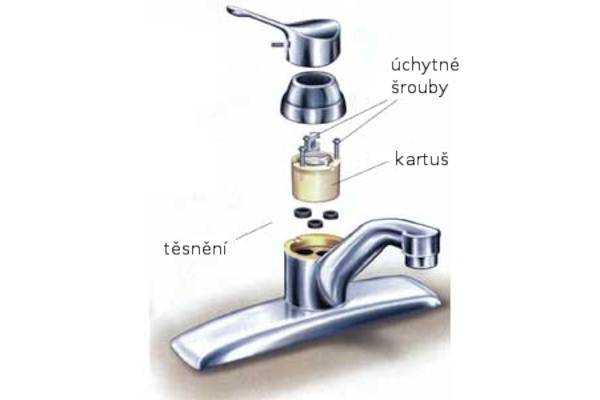

Схема разборки однорычажного смесителя для замены картриджа
- Протечки в местах присоединения душевого шланга, душевой лейки и гусака смесителя устраняются по схеме вентильных смесителей.
Способы устранения поломок однорычажного смесителя представлены на видео.
Если справиться с неисправностью смесителя самостоятельно не получается, то потребуется помощь профессионального сантехника.
Устройство смесителей однорычажного типа
В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.
Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.
При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.
Виды регулирующих узлов
Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.
Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.
Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

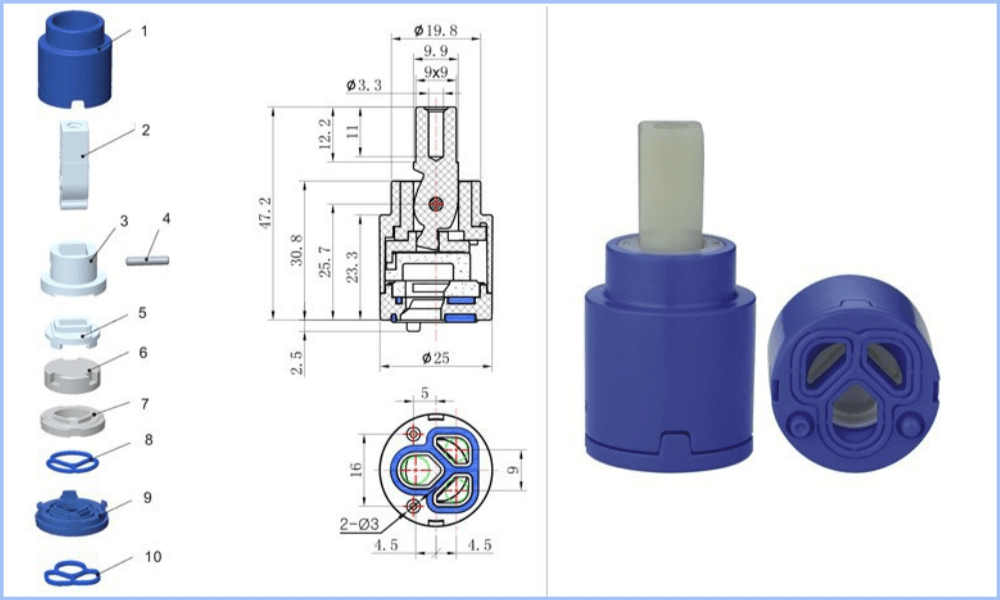

Внешний вид элементов конструкции керамических картриджей
Керамические картриджи
Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.
Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.
Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.
Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

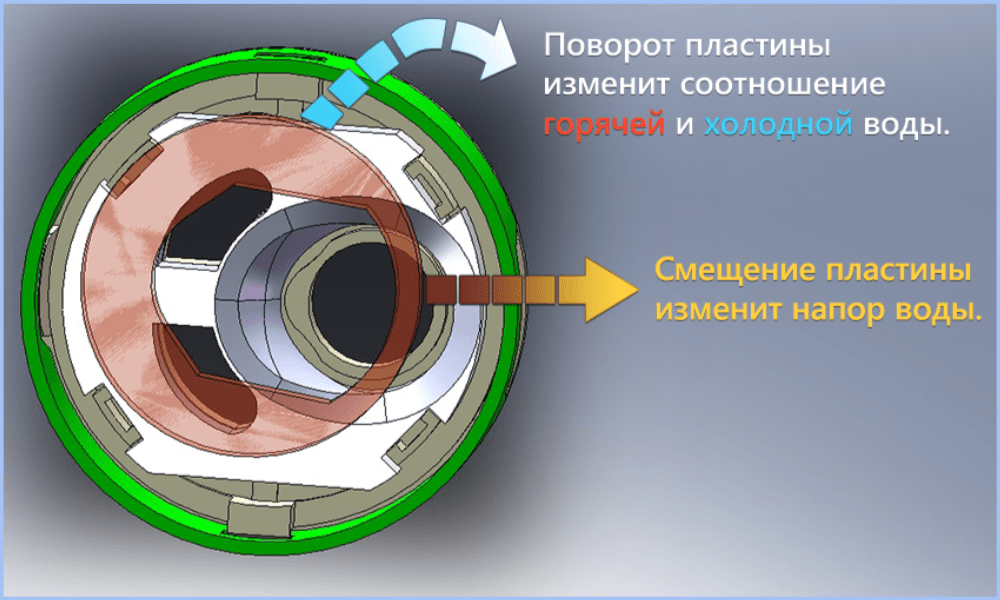

Принцип работы керамического блока
Шаровые
Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.
Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.
Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.
Особенности устройства шаровых узлов
Риски при покупке и эксплуатации
Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.
Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.
При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.
При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.
Что необходимо для ремонта
Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.
При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

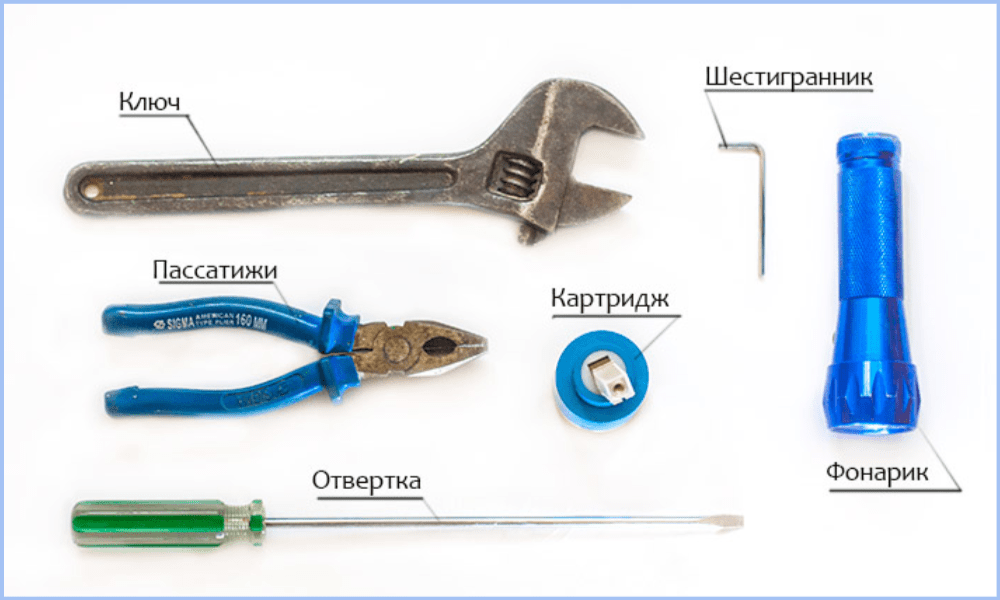

Инструменты и расходные материалы для сантехнических ремонтных работ
Инструменты
Для проведения ремонтных работ понадобится следующий инструмент:
- Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
- Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
- Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.
Необходимые материалы
При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.
Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.
При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

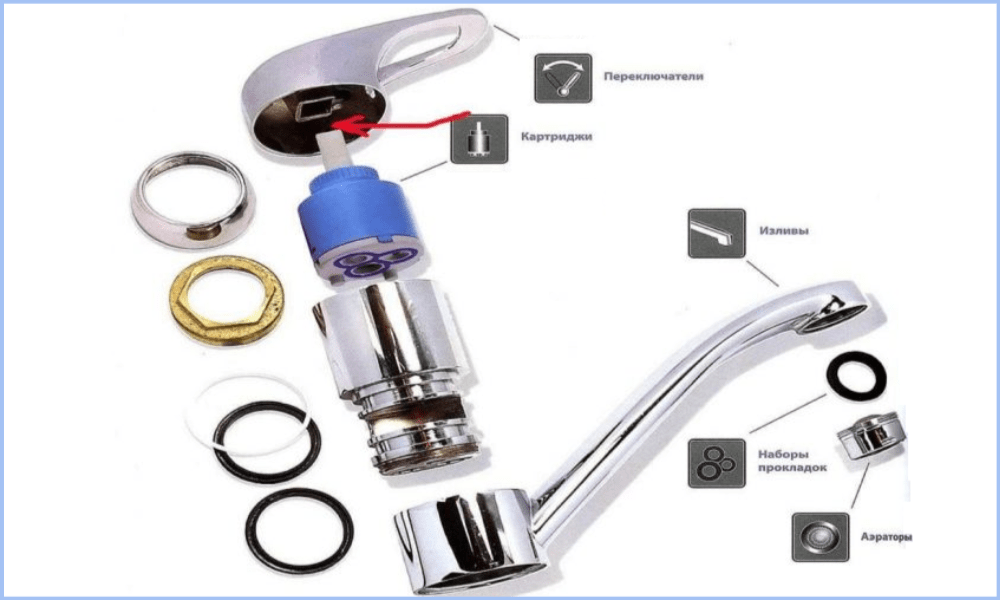

Внутреннее устройство однорычажного картриджевого смесителя

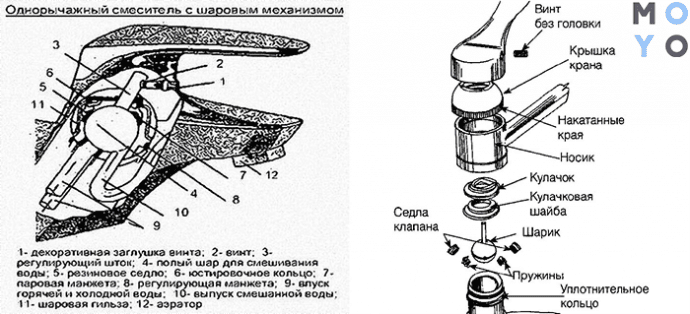

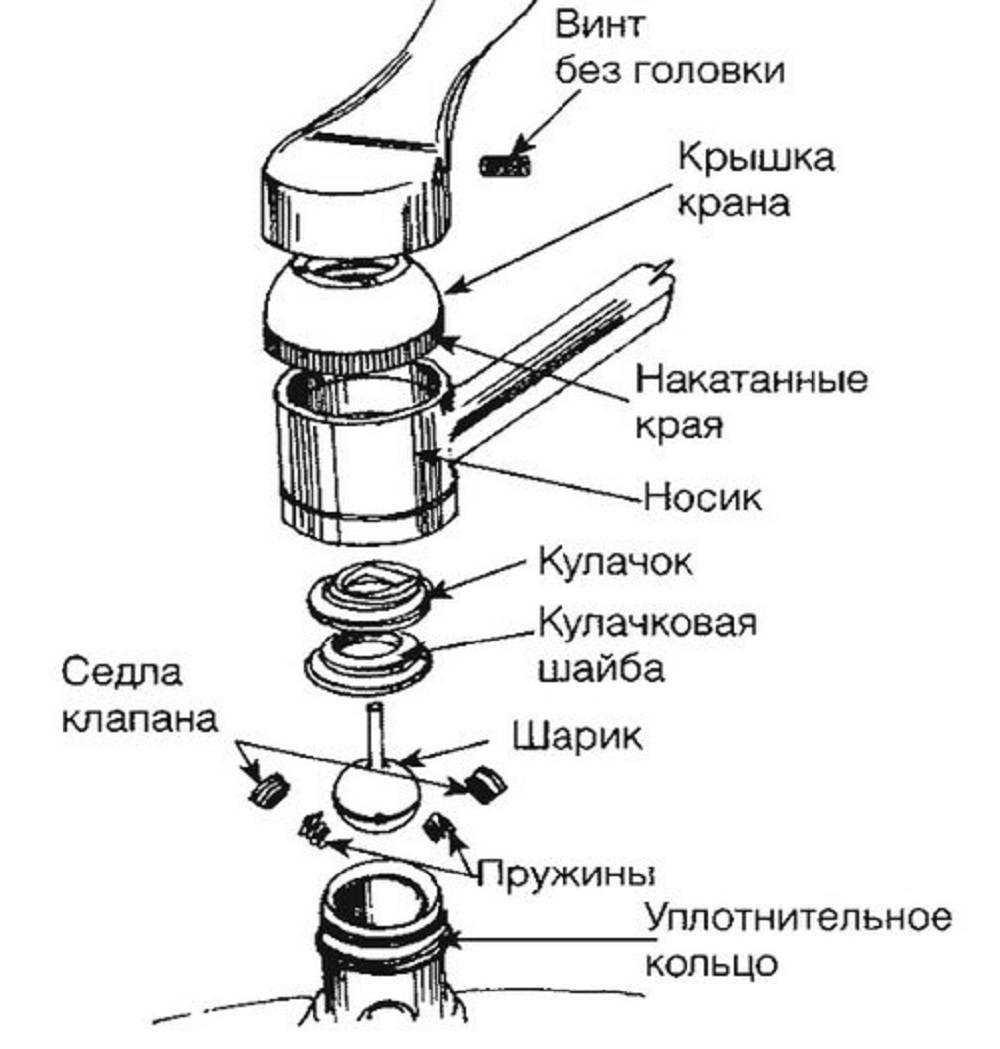

Разборка смесителя с шаровым механизмом регулирования водного потока
Это тоже ремонтнопригодный вариант сантехнического устройства. Перед тем как разобрать шаровый рычажный кран смеситель с одной ручкой на кухне или в ванной, нужно подготовить пружины, подпружиненные седла из резины, манжеты или в редких случаях сам шар с полированной поверхностью. Какая конкретно деталь мне понадобилась для замены, я узнал только после раскручивания сантехнического устройства. Сам процесс его разборки выполнил следующим образом:
- извлек защитную и декоративную заглушку;
- открутил стопорный винт;
- убрал поворотный рычаг;
- вывинтил прижимной элемент в виде кольца при помощи плоскогубцев;
- открутил колпачок с хромированным покрытием при использовании полотенца и переставного ключа;
- извлек поводок;
- вынул манжету, а затем полированный шар;
- вытащил подпружиненные седла, которые поддел отверткой.
На заметку!
После разборки смесителя пришлось заменить шаровый элемент.

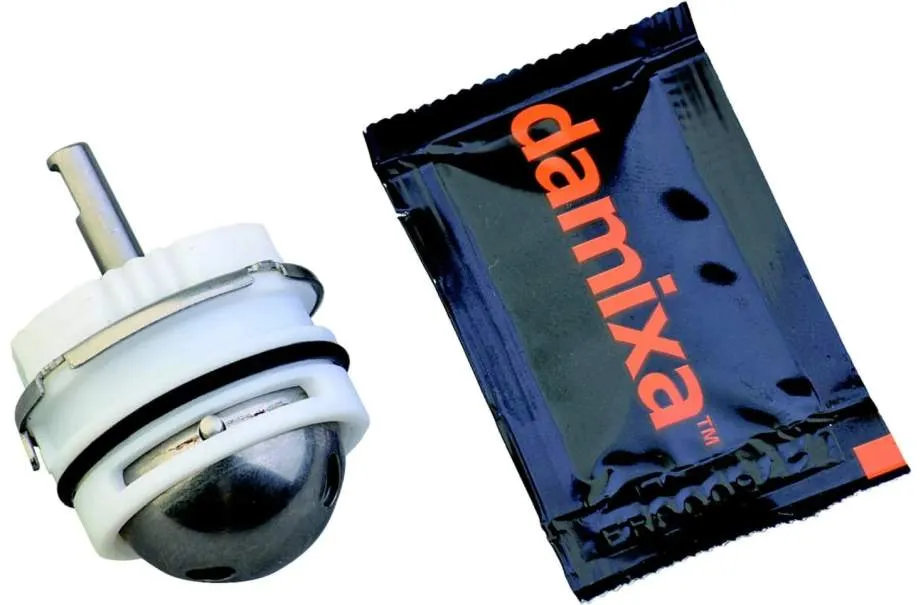

Шаровый элемент крана-смесителя
Когда смеситель с шаровым механизмом управления водным потоком установлен в кухонном помещении, тогда он, всего скорее, будет иметь поворотный излив. Для отсоединения такого гусака его нужно потянуть в верхнем направлении. Поворотный излив не придется снимать, если отсутствует течь в месте его присоединения к корпусу.
Для ванной тоже выпускаются шаровые смесители с поворотным гусаком. У таких моделей излив соединяется с корпусом посредством накидной гайки. Ее откручивают, когда выполняется разборка смесителя, чтобы поменять уплотнительный материал или установить новый гусак. Для этого используют ключ подходящего размера с неметаллическими накладками на губках. Вместо него еще применяют обычный инструмент с мягким полотенцем, чтобы не поцарапать хромированное покрытие.

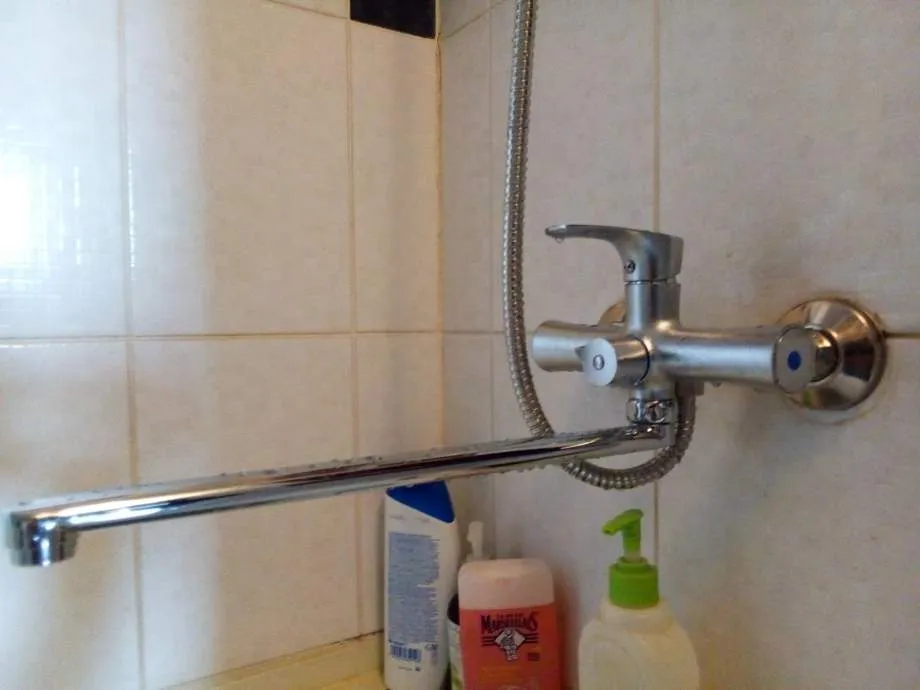

Смеситель с поворотным гусаком
Типичные неисправности и методы их устранения
По принципу работы все смесители подразделяются на следующие виды:
вентильные устройства. Основой смесителя являются два крана, предназначенные для подачи холодной и горячей воды. Такие устройства считаются наиболее распространенными и наиболее надежными;
Наиболее популярный вид смесителей с двумя вентилями
однорычажные. В основе устройства находится поворотные рычаг, которым регулируется и количество подачи холодной или горячей воды и общий напор жидкости. Однорычажные смесители более прихотливы к качеству воды, поэтому при выборе такого устройства рекомендуется установка дополнительных фильтров;
Устройство с одним рычагом управления
сенсорные. Относительно новый вид смесителя. Включение устройства производится благодаря установленному фотоэлементу, которые реагирует на поднесение рук.
Автоматическое сантехническое устройство с датчиком
Смесители сенсорного типа не подлежат ремонту в домашних условиях.
Ремонт вентильного смесителя
Наиболее частными поломками вентильного смесителя в ванной являются:
- Протечка крана. Причинами неисправности могут быть естественный износ прокладки или повреждение кран-буксы. Ремонт шарового крана производится по следующей схеме:
- перекрыть подачу воды на сантехническое устройство;
- с протекающего крана снять декоративный колпачок (заглушку), который чаще всего просто вставляется в паз;
- выкрутить винт, который находится под заглушкой;
- выкрутить кран-буксу (используется разводной или гаечный ключ соответствующего размера);
- заменить прокладку или кран-буксу (при наличии видимых повреждений данного устройства);
- произвести сборку в обратном порядке.
Последовательность выполнения ремонта
- Протечка душевого переключателя. Причинами также являются естественный износ или некачественная вода. Ремонт данной неисправности производится в следующем порядке:
- перекрывается подача воды на смеситель;
- снимается декоративный колпачок и переключатель;
- при помощи разводного (гаечного) ключа откручивается гайка душа;
- производится замена уплотнительной прокладки и сборка в обратной последовательности.
Технология замены прокладки душевого переключателя
- Протечка в месте присоединения душевого шланга, лейки душа или гусака. Ремонт следует производить в следующем порядке:
- откручивается гайка, фиксирующая шланг (лейку душа или гусак соответственно);
- производится замена прокладки и сборка узла смесителя.
В некоторых моделях смесителей помимо замены прокладки требуется дополнительная герметизация резьбы ФУМ-лентой или иными аналогичными материалами.
Устранение течи в месте присоединения душевого шланга
Ремонт однорычажного смесителя
Типичные поломки однорычажного смесителя устраняются следующими способами:
- Снижение напора струи крана. Причиной неисправности является засор аэратора. Чтобы прочистить аэратор, необходимо:
- снять устройство, которое, как правило, крепится резьбовым способом;
- промыть ситечко под напором воды или воздуха;
- установить аэратор на прежнее место.
Прочистка аэратора смесителя
- Протечка рычага управления. Причиной образования неисправности являются проблемы в работе картриджа – специального устройства, в котором производится смешение горячей и холодной воды. Произвести ремонт картриджа своими руками не получится, но для устранения течи можно самостоятельно заменить устройство. Работа выполняется в следующем порядке:
- снимается декоративная заглушка с корпуса переключателя;
- ослабляется винт, фиксирующий рычаг;
- снимается корпус рычага и декоративный элемент, расположенный под ним;
- при помощи разводного (гаечного) ключа снимается картридж;
- устанавливается новое устройство и производится сборка в обратном порядке.
Подбирать новый картридж рекомендуется на основании пришедшего в непригодность устройства, то есть после снятия старого картриджа.
Схема разборки однорычажного смесителя для замены картриджа
- Протечки в местах присоединения душевого шланга, душевой лейки и гусака смесителя устраняются по схеме вентильных смесителей.
Способы устранения поломок однорычажного смесителя представлены на видео.
Если справиться с неисправностью смесителя самостоятельно не получается, то потребуется помощь профессионального сантехника.
