7 видов петель на двери шкафа и их правильная установка

Как правильно установить

Установка накладных дверных петель на кухонных шкафах — процесс несложный. Но все же он требует небольших знаний и умений.

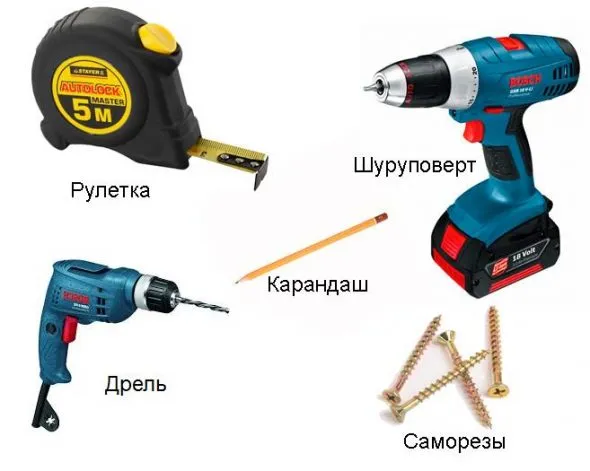

Инструмент, который вам понадобится при установке дверных петель:

• карандаш;
• линейка;
• дрель;
• фреза;
• отвертка;
• саморезы.

Вначале делаете разметку размещения петли на дверце. Для того, чтобы врезать петлю в дверь необходимо высверлить отверстие. Для этого отмечается центр круга, в который будет установлена чашка мебельной петли. Количество петель на дверце должно быть не менее двух и зависит от веса двери и ее размеров. Расстояние между петлями должно быть не менее 45 см, от верхнего края двери — приблизительно 10 см, от бокового края — 2,1см. Для облегчения работы нужно изготовить шаблон в виде прямоугольника с соответствующими размерами. Тогда вам не придется отмерять данные расстояния для каждой петли, и будет меньшая вероятность ошибиться.

Теперь производите сверление отверстия. Для этого фрезу диаметром 35 мм устанавливаете в дрель и делаете отверстие глубиной 1, 25 см. При этом если ваш фасад имеет на наружной части рисунок с углублением, то глубину отверстия стоит уменьшить на пару миллиметров, чтобы исключить возможность сделать отверстие насквозь.

Далее ставите саму петля в отверстие, и крепите ее саморезами.

Теперь необходимо навесить дверцу на короб.

Когда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать. В окончании прикручивается петлю саморезами к коробу.

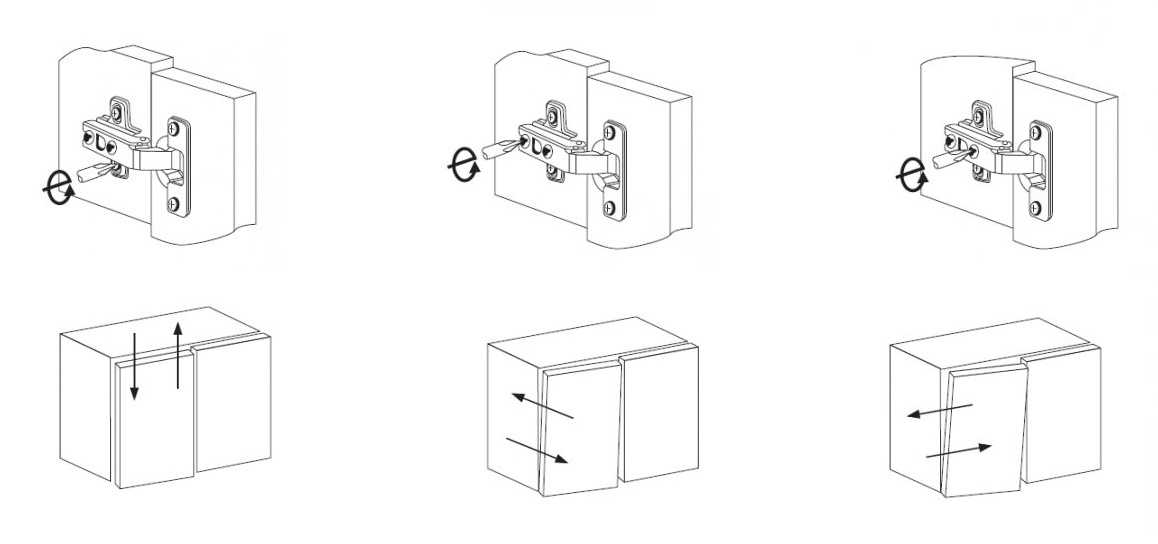

Далее производите регулировку фасада.

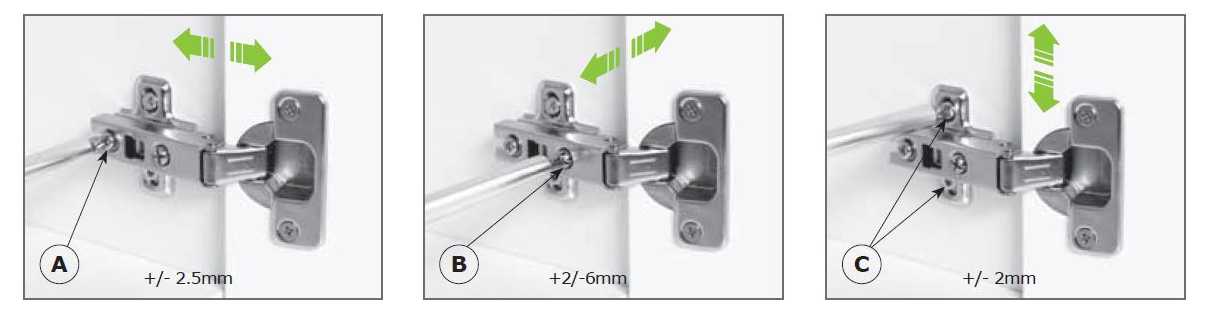

Есть возможность производить регулировку в трех плоскостях:

• В сторону. Этот способ обычно применяется сразу после установки, для регулировки диагонали изделия. Для этого используют шуруп в петле, который находится на петле ближе к краю короба.
• Вниз — вверх. Этот способ также применяется для регулировки двери после установки, и в момент провисания двери во время эксплуатации. Чтобы отрегулировать дверь по вертикале, немного ослабляем саморезы, которыми петля прикручивается к стенке короба после чего имеется возможность поднять или опустить дверцу на несколько миллиметров.
• В глубину. Здесь регулируется расстояние между фасадом и коробом. Чтобы произвести данную регулировку необходимо немного отвернуть дальний шуруп на петле и подвинуть дверцу на несколько миллиметров вглубь или наружу.

Пошаговая инструкция по креплению мебельных петель

Для того, чтобы ответить на вопрос, как установить мебельные петли на шкаф своими руками, нужно изучить пошаговое выполнение работ. Рассмотрим подробнее.

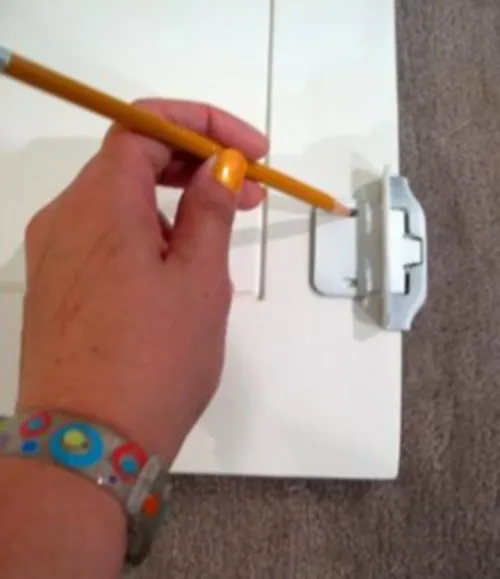

Проведение разметки

Чтобы правильно установить механизм, нужно нанести разметку. Это позволит точно знать, где нужно просверлить отверстия. Для начала нужно определиться с необходимым количеством петель.

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель.

Вес конструкции в кг	Высота конструкции в мм	Необходимое количество петель
9	до 1000	2
13	до 1500	3
18	до 2000	4
22	до 2500	5

Разметку рекомендуется проводить при помощи карандаша, а потом поверх отметить маркером. Это поможет избежать возникновения ошибок.

Отступите примерно 2,5 сантиметров от края изделия, при этом расстояние между петлями должны быть не менее 50 сантиметров. Нанесите разметку при помощи карандаша или маркера. При помощи самореза просверлите отверстия для будущего монтажа.

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа.

Подготовка отверстия

Теперь можно приступить к подготовке отверстия. Для этого нужно просверлить при помощи дрели и сверла тоненькое отверстие. Чтобы было удобнее проводить работы, нужно положить конструкцию на пол или другую ровную поверхность. Отверстие должно быть примерно в 1 сантиметр глубиной.

Создание отверстий производится с помощью дрели на основании разметки.

Сверлить нужно медленно и аккуратно, чтобы не испортить мебели, просверлив дверцу насквозь.

Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф.

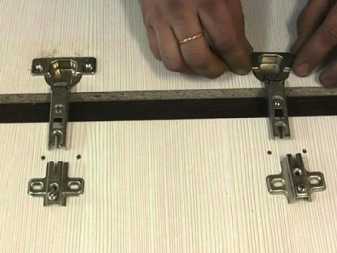

Крепление петли

В чашу конструкции нужно уложить часть, которая будет крепиться к боковине шкафа

Вставьте петли в выемки, это важно сделать аккуратно. Для более ровной установки отрегулируйте положение петли при помощи уровня и треугольника

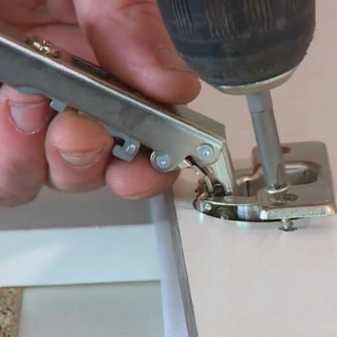

Шуруповертом вкрутите саморезы в механизм

Шуруповертом вкрутите саморезы в механизм.

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него.

Теперь нужно проверить прочность монтажа. Начните немного расшатывать конструкцию. Если она держится крепко, то можно продолжить монтаж.

Навешивание дверцы

На данном этапе необходимо максимально сосредоточиться и выполнять все медленно и аккуратно. Для упрощения работы нужно уложить мебель на ровную поверхность.

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа.

Проведите разметку на дверце так же, как на каркасе. При помощи саморезов установите петлю и соедините дверцу с каркасом. Урегулируйте положение так, как будет удобно

Обратите внимание на то, чтобы не было щелей. Готово

На последнем этапе потребуется произвести регулировку петли, используя отвёртку

Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма

На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Установка мебельных петель 35 мм: размеры, монтаж и врезка своими руками

Схема присадки

Чаще всего используются в установке накладные четырехшарнирные мебельные петли с чашкой диаметром 35 мм. Механизм состоит из трех частей: чашка, монтажная планка и плечо. К обратной стороне дверцы крепится чашка петли, к корпусу мебели планка, а плечо соединяет эти детали между собой.

Разметка под мебельные петли

При разметке под мебельные петли определяются центры отверстий под чашку и шурупы крепления и отмечаются шилом или саморезом. Удобно пользоваться специальным шаблоном, его нетрудно купить или сделать самостоятельно.

Сверлить через него нельзя, он только для того, чтобы обозначить нужную точку. Шаблон сильно упрощает работу, но, действуя аккуратно, можно нанести разметку и без этого приспособления.

Определиться с количеством петель на створке поможет таблица:

Вес дверей, в кг	Высота фасада, мм	Рекомендованное количество петель
4-5	до 500	2
6-9	500-1000	2
10-13	1000-1500	3
14-18	1500-2000	4
19-22	2000-2500	5

Схема монтажа петли

Обычно расстояние между навесами делается 40-60 см, но это не строгое правило. Петли устанавливаются и чаще, чем через 40 см, если дверь тяжелая и фурнитуры много.

Минимальное допустимое расстояние — 9 см. Отмечая место для петли, от верхнего и нижнего края дверки отступаем 7-12 см. Сбоку отступ делаем 2-2,5см.

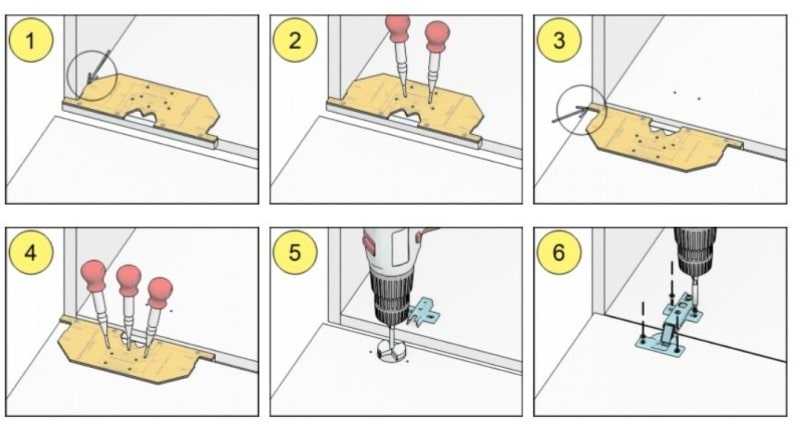

Для разметки можно использовать специальное лекало.

Лекало для разметки мебельных петель

На поверхности дверцы отмечаем центры отверстий, в точке, где будем сверлить, делаем углубление саморезом. Если нет такого шаблона, то можно использовать обычную линейку или рулетку.

Монтаж

Что предстоит сделать, поэтапно:

1. Подготовить круглое несквозное отверстие для чашки.
2. Установить и закрепить чашку.
3. Наметить места отверстий для монтажной планки.
4. Прикрепить планку мебельными шурупами к боковине шкафа.
5. Приложить дверцу и соединить мебельные петли.
6. Затянуть все винты.
7. Отрегулировать петли для идеального положения дверного фасада.

Монтаж мебельной петли

Врезка

Чтобы подготовить гнездо для чашки навеса, делаем в нужной точке круглое отверстие диаметром 35 мм и глубиной 12-13 мм. Для этого используется фреза по дереву, сверло Форстнера. Лучше взять фрезу с ограничителем, чтобы не просверлить полотно насквозь.

Сверлим отверстие под чашку петли

Если такого ограничителя нет, придется постоянно контролировать глубину отверстия, останавливаясь и примеряя чашку к заготовке. Как только крепление чашки плотно ляжет на плоскость – процесс закончен.

Фреза для сверления

Что необходимо учесть при установки мебельных петель:

• Фреза должна быть остро заточена, тупым сверлом можно сделать сколы на поверхности полотна и деформировать дверцу.
• Работать электроинструментом только на м алых скоростных оборотах, не пропустить момент, когда пора остановиться. Сверло вынимается из отверстия только после полной остановки вращения.
• Обязательно контролировать перпендикулярность сверления.

Если это первый опыт присадки петель, стоит предварительно потренироваться на обрезках материала.

Инструмент для быстрой и качественной присадки петель

Чтобы избежать отклонения от вертикали можно использовать специальный кондуктор. Отверстия для шурупов делаются в отмеченных точках тонким сверлом по дереву.

Навешивание фасада

Проще делать это на ровной поверхности, положив шкаф набок. Так, чтобы его сторона, к которой крепится створка, оказалась в горизонтальном положении.

Порядок действий:

1. Дверца прикладывается к корпусу.
2. Размечаем места крепления монтажной площадки на боковине шкафа.
3. Засверливаем отверстия и монтажная площадка прикрепляется на винты.
4. Соединяются детали петли, и дверца навешивается на шкаф.
5. Поднимаем шкаф и корректируем положение фасада с помощью отвертки и регулировочных винтов.

Навешивание фасада

Проще делать это на ровной поверхности, положив шкаф набок. Так, чтобы его сторона, к которой крепится створка, оказалась в горизонтальном положении.

Порядок действий:

1. Дверца прикладывается к корпусу.
2. Размечаем места крепления монтажной площадки на боковине шкафа.
3. Засверливаем отверстия и монтажная площадка прикрепляется на винты.
4. Соединяются детали петли, и дверца навешивается на шкаф.
5. Поднимаем шкаф и корректируем положение фасада с помощью отвертки и регулировочных винтов.

Пошаговые инструкции по установке мебельных петель на шкаф

Шаг 1: Подготовка

Перед началом установки мебельных петель необходимо тщательно подготовить шкаф. Очистите поверхность, уберите старые петли, при необходимости заделайте дверные отверстия и аккуратно выровняйте двери.

Шаг 2: Выбор петель

Выберите мебельные петли, которые соответствуют вашим потребностям и размерам шкафа. Учтите размеры петель, материалы петель и стиль, который вы хотите достичь.

Шаг 3: Отметки для петель

С помощью линейки и карандаша отметьте места, где будут располагаться петли на внутренней стороне дверей и на корпусе шкафа

Обратите внимание на равномерность расположения петель для обеспечения правильного функционирования дверей

Шаг 4: Перенос отметок на двери

Перенесите отметки с внутренней стороны дверей на их передние грани. Обозначьте каждую отметку мелкими крестиками или точками, чтобы убедиться, что петли будут установлены точно по нужным местам.

Шаг 5: Расположение петель

Подержите петли на местах отметок и убедитесь, что они правильно выровнены и центрированы, а также находятся на нужной высоте. Постарайтесь сохранить все петли симметричными, чтобы двери закрывались ровно.

Шаг 6: Закрепление петель к дверям

С помощью отвертки и монтажных винтов закрепите петли к дверям согласно отметкам. Затяните винты, но не перетягивайте их, чтобы избежать повреждения древесины.

Шаг 7: Закрепление петель к корпусу

Определите места для петель на корпусе шкафа и закрепите их таким же образом, как и на дверях

Обратите внимание на правильное выравнивание петель с соответствующими петлями на дверях

Шаг 8: Проверка работы петель

Проверьте, что двери равномерно открываются и закрываются. При необходимости отрегулируйте петли, чтобы обеспечить гладкое и тихое движение дверей.

Шаг 9: Финальная обработка

Проверьте все винты и закрепите их, если это необходимо. Затем снова проверьте, что все двери открываются и закрываются корректно. При необходимости скорректируйте позицию петель.

Подумайте заранее о том, какой вид петель будет наилучшим для вашего шкафа и учтите все особенности установки. Следуя нашим пошаговым инструкциям, вы легко сможете установить мебельные петли на шкаф своими руками без особых проблем.

Особенности

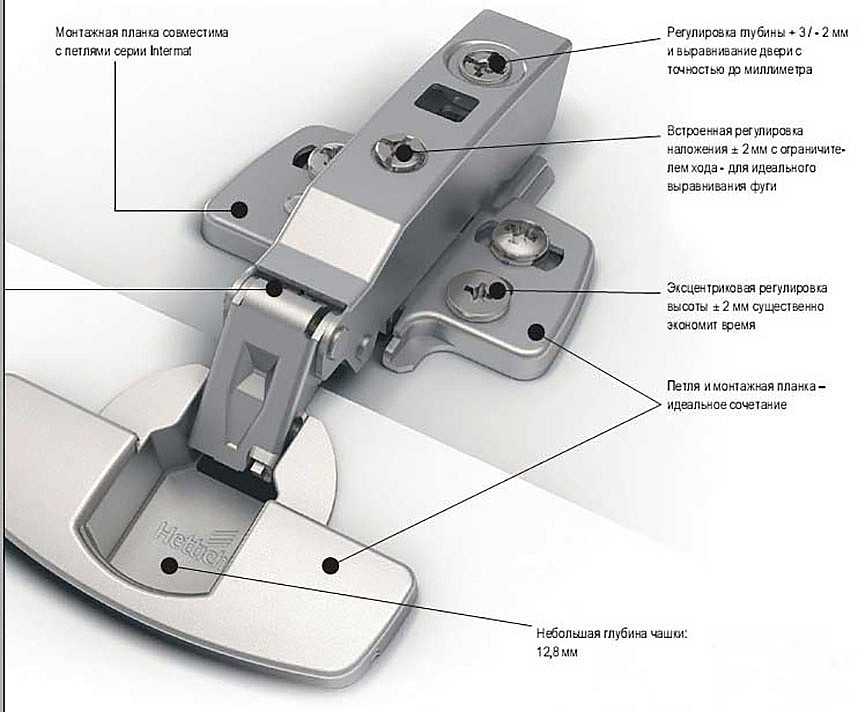

По своей конструкции четырехшарнирные крепления обладают определенными особенностями. Несмотря на разнообразие модификаций, крепления имеют общие детали.

• Чашки, располагающиеся на специальной планке для монтажа. Чтобы закрепить чашку на полотне мебельной дверцы, с ее изнаночной стороны коронкой сверлят глухое отверстие, равное диаметру крепления.
• Следующим элементом является рычажная петля, которая крепится к конструкции шкафа.
• Устройство шарнирного типа, обеспечивающее подвижность мебельной петли.
• Мебельные метизы для фиксации петли.

Примечательно, что накладные мебельные крепления не требуют предварительного высверливания для установки, тогда как вкладные петли крепятся с предварительной подготовкой основания для фиксации. Существуют отличия между вкладными и накладными мебельными петлями.

• При использовании накладных креплений дверца при открытии закрывает собой часть торцевой планки конструкции шкафа. При использовании врезной модели во время открывания дверца заходит вовнутрь корпуса шкафа.
• Выбор конструкции креплений зависит от того, какой толщины стенки и дверцы у шкафа. Для установки петли с чашкой потребуется вырезать отверстие глубиной не менее 11 мм. Стандартная толщина конструкций для мебели составляет 16 мм. Если толщина у изделия меньше нормы, то при монтаже дверок используют накладные петли.
• У врезных мебельных креплений изгиб монтажной пластины небольшой, поэтому при открытии дверки срабатывает шарнирный механизм, не предусмотренный у накладных типов петель.

Четырехшарнирное мебельное крепление устроено как механизм, состоящий из пары рычагов. На одной стороне крепления расположен шарнирный механизм, а на второй – шашка петли, закрепляемая в глухом отверстии дверцы. Петельное крепление сконструировано так, что рычаги находятся в положении, когда чашка стоит параллельно корпусу шкафа или перпендикулярно ему. Шарнирный механизм состоит из пары пружин спирального или плоского типа. Разгибательное усилие пружинного механизма создает силу прижатия дверцы к корпусу шкафа. Современные модели креплений имеют регулировочный винт для коррекции степени такого прижатия.

У монтажной планки четырехшарнирного крепления есть специальные боковые ушки с отверстиями, с помощью которых и происходит крепление петли к шкафу. У дорогостоящих моделей петель имеется эксцентриковая регулировка положения петли относительно конструкции шкафа.

Ответная монтажная планка и чашка крепления соединяются специальным винтом для крепления, вкрученным в планку. Сама петля уходит в ответную планку так, чтобы винт крепления свободно передвигался по пазу, расположенному на конце плеча планки. Корректировка расположения механизма мебельной петли происходит путем подкручивания регулировочного винта, который упирается в ответную монтажную планку. Такой винт может быть закрыт пластиковой или металлической декоративной накладкой. В некоторых моделях соединение тела крепления с ответной монтажной планкой происходит при помощи специального защелкивающегося механизма.

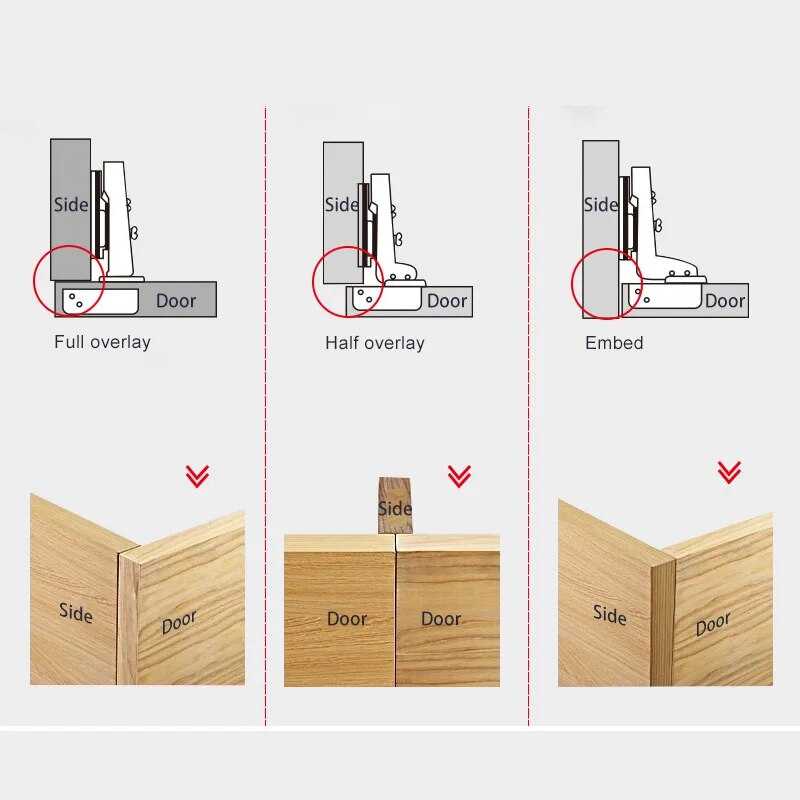

Виды петель

Монтаж мебельных петель напрямую зависит от их вида. На практике наиболее часто можно встретить следующие разновидности петель, которые имеют свои особенности и достоинства:

• Накладные. Отличаются высокой распространенностью, особенно в конструкции распашных тумбочек, шкафов, ящиков и других предметов мебели. При открывании подвижная часть накладной петли поворачивается на 90 градусов. Обладают широкими возможностями регулировки за счет наличия множества регулировочных болтов.
• Полунакладные. Крепление такой петли обеспечивается на внутренней части корпуса мебели, часто используется для шкафов и тумбочек с тремя и более фасадами.
• Внутренняя. Несколько похожа по конструкции на полунакладную, но отличается характерным горбом, который выпирает в открытом состоянии.

Конечно, можно встретить и другие разновидности мебельных петель, например, штольные или рояльные, которые используются в определенных предметах мебели. Их установка также будет отличаться от случаев со стандартными петлями, особенности которых перечислены выше. Вы можете выбрать любые петли в зависимости от модели вашей мебели и личных предпочтений.

Полунакладные петли для мебели

Как установить мебельные петли

Наибольшего внимания в конструкции петли заслуживает чаша. Из картинки понятно, что она должна буквально вставляться в поверхность. Для этого нужно лунка (грубо говоря, незаконченное, не сквозное отверстие), причем весьма солидного диаметра. Обычным сверлом такую лунку сделать нельзя, придется воспользоваться специальной фрезой диаметром стандартным 35 мм, но бывают и другие 25-32 мм посадочные отверстия.

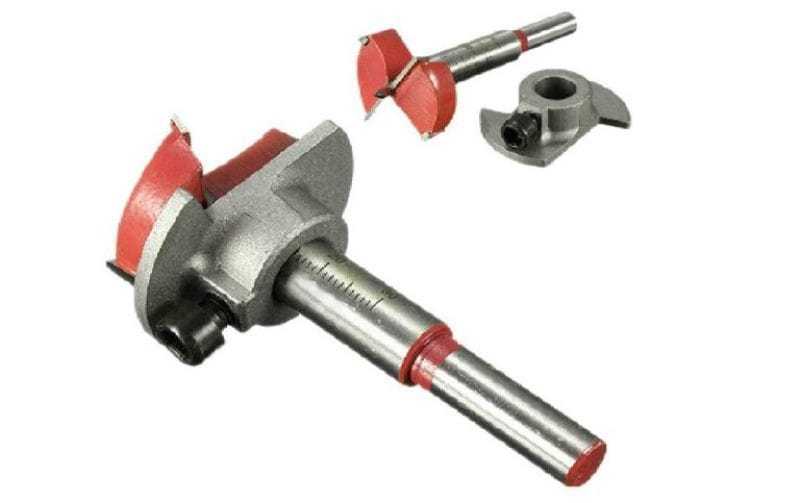

Сверло форстнера регулированием высоты Существуют разные виды резцов сверла

На иллюстрации показано две фрезы стандартная и слегка модифицированная. Полезно иметь обе. Начинать прорезание лунки лучше обычной фрезой, но затем лучше всего будет поменять ее на модифицированную. Причина наличие у стандартной фрезы выступающего вперед зуба

Новички могут по неосторожности просверлить фрезой сквозное отверстие вместо лунки и зуб на фрезе весьма этому способствует

Петли должны устанавливаться так, чтобы надежно и без перекосов поддерживать дверцу

Поэтому при крепление мебельных петель важно как можно точнее разметить поверхности шкафа и дверцы, обозначив места для прорезания лунок под чаши петель и для вкручивания саморезов

В обычных навесных шкафчиках используют крепление двери двумя петлями. В более солидных моделях с высокой массивной дверью потребуется установить не менее трех петель. Все они в идеале должны находиться точно на одной оси. При этом нижняя петля монтируется на высоте не менее 7-12 сантиметров.

Чертеж установки кухонной мебельной петли

Расстояние о верхнего среза шкафа до верхней петли чаще всего составляет семь сантиметров. Вертикальную ось, на которой должны находиться все петли, рисуют на расстоянии двух с небольшим сантиметров от края.

При сверлении отверстия важно учитывать глубину отверстия, для этого лучше использовать фрезу с ограничением

Геометрия угловых шкафов заставляет мебельных мастеров использовать для подвешивания дверей на такие шкафы специальные петли. Впрочем, понять, как навесить дверь на угловой шкаф, довольно просто

Само по себе крепление таких петель сложностью не отличается, однако сразу же потребуется принять во внимание тот факт, что угловые петли при закрывании шкафа немного заезжают во внутреннее пространство. Учитывая это, придется несколько урезать глубину полок, потому что иначе дверцы углового шкафа просто нельзя будет закрыть

Советы по установке

При наличии хотя бы небольшого опыта в ремонте и строительстве вам под силу смонтировать дверные петли и установить их самостоятельно. Естественно, что процесс монтажа потребует наличия определенных инструментов и вспомогательных материалов. Вам обязательно потребуются:

• сами петли;
• отвертки или шуруповерт;
• саморезы и шурупы разных размеров;
• деревянные клинышки (нужны для выставления уровня двери);
• уровень;
• стамеска;
• молоток.

После подготовительного этапа можно приступать к сборке конструкции.

Важно правильно нанести разметку на дверь и коробку – малейшая погрешность приведет к перекосу или провисанию двери. Разметку выполняйте карандашом или смываемым тонким маркером. Сверху и снизу принято отступать расстояние около 20 сантиметров

Сверху и снизу принято отступать расстояние около 20 сантиметров.

В ходе выравнивания уровня положения двери обращайте внимание не только на плоскость вертикали, но и на горизонталь. Если не соблюсти вертикальный уровень, то дверь впоследствии будет все время открываться, а неверная горизонталь станет препятствием для плотного ее закрытия. Вне зависимости от того, какая дверь будет выбрана для помещения, петли современного уровня качества способны обеспечить ее долгую службу, выполняя функцию поддержки и опоры

Выбор качественной дверной фурнитуры – залог того, что дверь будет функциональной, бесшумной и подходящей к вашему интерьеру

Вне зависимости от того, какая дверь будет выбрана для помещения, петли современного уровня качества способны обеспечить ее долгую службу, выполняя функцию поддержки и опоры. Выбор качественной дверной фурнитуры – залог того, что дверь будет функциональной, бесшумной и подходящей к вашему интерьеру.

О том, как правильно выбирать дверные петли и дверные ручки для межкомнатных дверей, смотрите в следующем видео.

Подготовка к монтажу

1. Перед началом работ необходимо подготовить комплект инструментов и материалов для мебели . Обязательно иметь под рукой шуруповерт, дрель с соответствующими насадками, простой карандаш, мелок, линейку или рулетку. Понадобятся также шурупы, подходящие по размеру (обычно продаются вместе с петлями), и саморезы определенного сечения.

Инструменты для установки петель.

Максимальное количество крепежных элементов, которые можно разместить на двери при большой длине и массе 20 кг – 5 штук.

Нельзя располагать петли на уровне полок – дверь не будет закрываться.

Воспользуйтесь карандашом или тонким мелком.

Это расстояние для стандартных креплений.

Подготовка мебели к монтажу крепежных деталей не терпит суеты. От этого зависит правильная работа дверей.

Тщательно проверьте все параметры створок шкафа , расположение полок и т.п. Можно сделать предварительный эскиз.

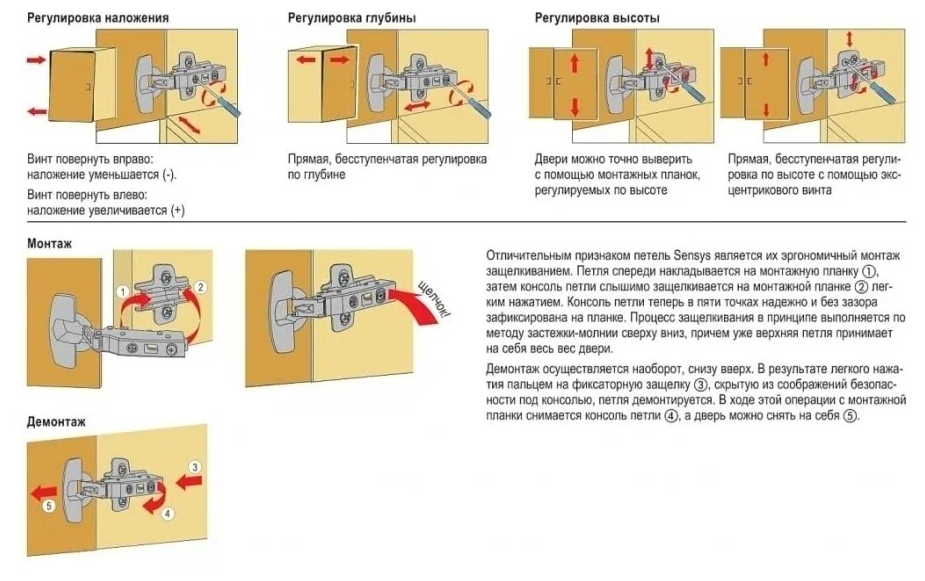

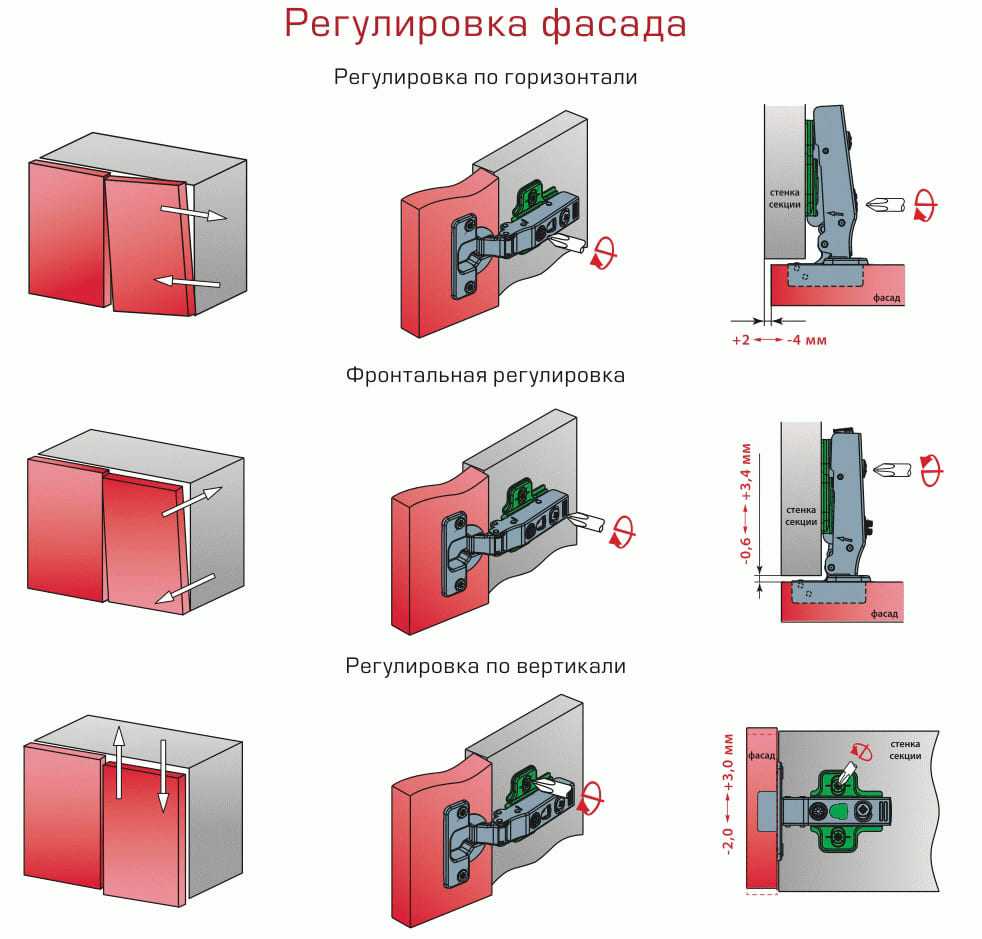

Возможные нюансы с регулировкой мебельных петель

При проведении работ могут возникнуть некоторые проблемы, возможность появления которых можно предвидеть заранее.

Регулировка по вертикали

Существует несколько способов навешивания дверцы, одним из которых является вертикальный. Такой способ встречается чаще всего, так как открывать шкафчик или тумбу вправо или влево проще, чем в верх.

Заранее приготовьтесь к тому, что потребуется несколько раз произвести раскрутку и закрутку шурупа в корпусе механизма, прежде чем вы достигните идеальных показателей расположения дверного полотна.

Установка таким образом осуществляется путем подкручивания отверстий в форме овала. Нужно регулярно подкручивать болты, так как со временем они начинают разбалтываться. Не стоит пренебрегать этим, так как могут возникнуть проблемы, которые нельзя исправить.

Регулировка при горизонтальном расхождении

Другим видом навешивания является горизонтальное, его можно часто встретить на кухонных шкафах. Необходимо также проводить регулярное подтягивание болтов. Эта конструкция больше всего требует ухода, так как при разбалтывании болтов, шкафчик может произвольно открыться.

Регулировка петли

Учтите, что слишком узкий зазор сделает невозможным движение дверцы по оси своей петли.

Регулировка глубины дверки

Следует производить проверку регулировки по глубине. Для этого нужно прижать петли к корпусу и фасаду. Ослабьте крепление при помощи отвертки, а затем максимально затяните.

Ответ на вопрос, как правильно установить петли на кухонные шкафы и другие конструкции, зависит от вида механизма и материала, из которого изготовлен каркас. Соблюдайте основные правила и нюансы монтажа и проводите все работы аккуратно, тогда не возникнет никаких проблем.

Произвести установку распашных петель можно даже при условии отсутствия такого автоматизированного оборудования, как шуруповёрт, используя классическую отвёртку.

Нюансы монтажа на створки из стекла

Вид крепежных устройств, специально произведенный для створок из стекла, отличается от предыдущих устройств. На стеклянные створки нужно будет повесить особые петли, имеющие великолепный дизайн, регулировку в три различные плоскости.

Устройство включает:

• уплотнительное кольцо, которое нужно прикрутить к стеклу;
• декоративная накладка, (ее нужно прикручивать к боковым стенкам);
• крепежная петля;
• заглушка, закрывающая петлю с лицевой стороны.

Простым вариантом для дверок из стекла могут стать шарнирные петли, включающие 2 части: пластиковый уплотнитель и петлю. Его крепят в отверстие под петлей и на стекле.

Монтаж на дверцы из стекла нужно проводить с учетом особенностей материала. Он отличается от других видов крепления, имеет свои особенности:

• проведите разметку для установки крепежа;
• в каркасе шкафа дрелью просверлите отверстия;
• используя саморезы, вставьте в нишу петлю;
• посредством зажимов крепеж соедините со стеклом или зеркалом;
• для защиты поверхности от повреждений между стеклом и креплением установите резиновые прокладки;
• в заключение закрутите крепление.

Лучше не сверлить стекло, чтобы предотвратить случайные сколы и повреждения. Это чревато потерей дверок.

Установка широких петель целесообразна на дверцы шкафов, изготовленных из ДСП, поскольку это рыхлый материал, который со временем начнет крошиться. Для сохранности механизмов в рабочем состоянии их нужно время от времени смазывать машинным маслом, чтобы защитить от сухости и коррозии. В случаях просадки дверей по причине нахождения шкафа в сыром помещении с неровными полами нужно проводить регулировку крепежных механизмов.

Монтаж крепежного устройства на дверь шкафа – ответственная работа, но она посильна для проведения своими руками. Все ее этапы выполнимы. Особенно внимательно нужно отнестись к разметке, чтобы изделие радовало глаз и долго служило без сбоев и поломок.

Мебельная петля для стеклаУстановка мебельных петель на стекло
