Розетка в ванной комнате - 5 правил, расстояния, высота, влагозащищенное исполнение

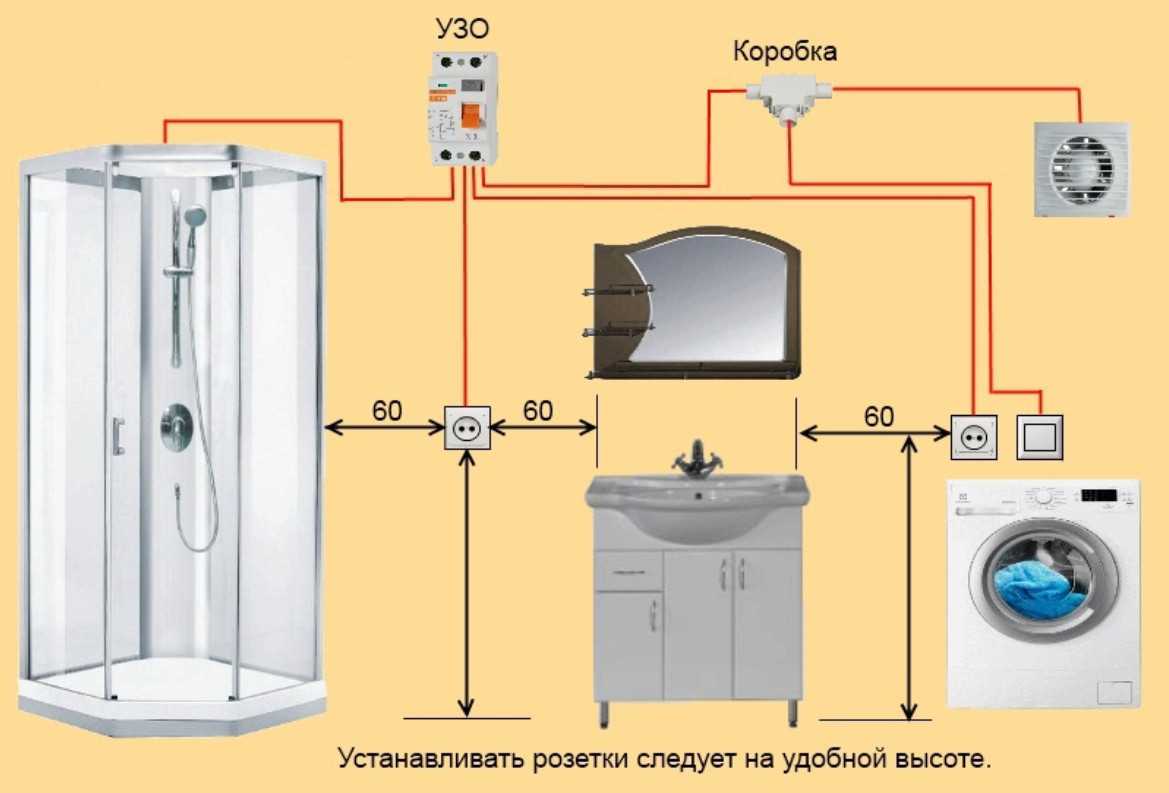

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены

Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.

На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Требования к розеткам

Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.

Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.

Электропроводка

Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.

Токовая утечка возникает в таких случаях:

пользователя ударило током;
замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).

Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.

Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.

Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.

УЗО для розеток в ванной комнате

Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.

Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).

Разделение на зоны

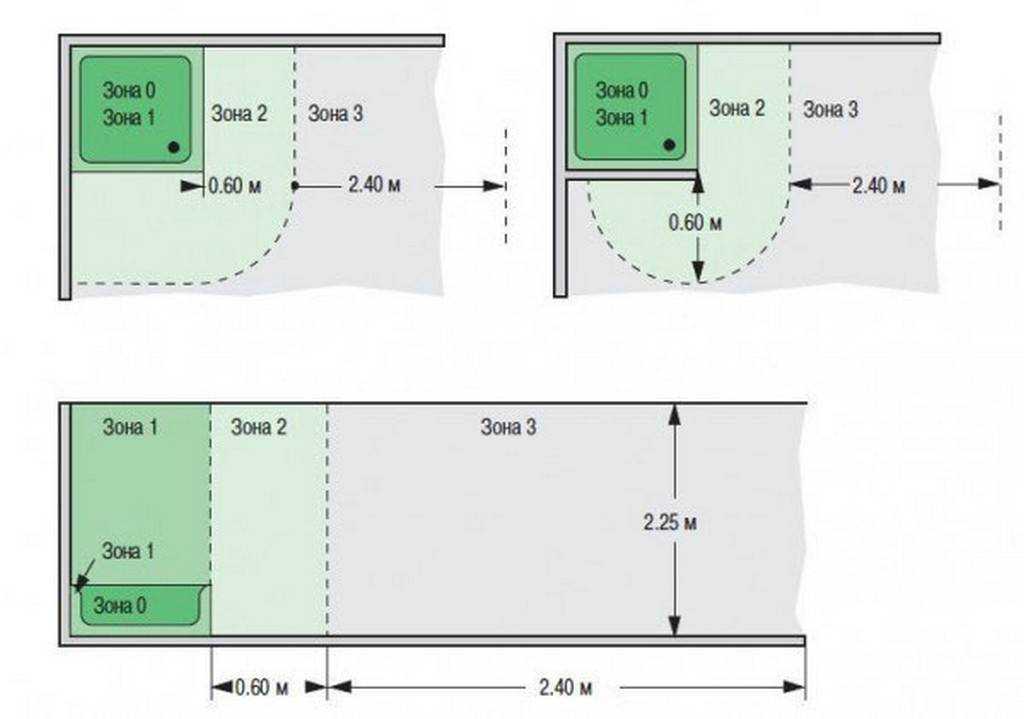

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.

В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.

Характеристика области применения:

зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).

Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.

Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.

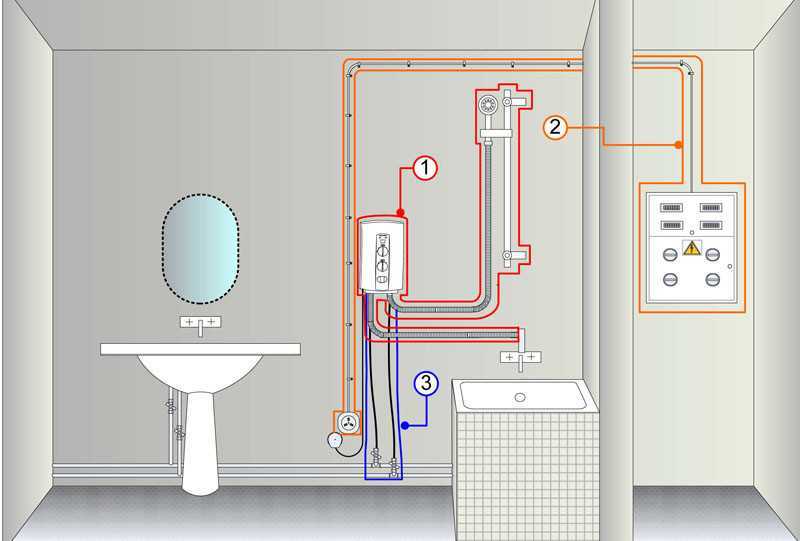

Система уравнивания потенциалов

Металлические корпуса приборов и прочие элементы из металла, расположенные рядом с электрооборудованием, подвергаются воздействию магнитных полей. В результате в них наводится потенциал той или иной величины.

Система уравнивания потенциалов

Если пользователь одновременно прикоснется к двум элементам с разным потенциалом, его ударит током. Во избежание этого устраивают систему уравнивания потенциалов: прокладывают стальную полосу и замыкают на нее все упомянутые элементы.

Защитные зоны в ванной

Из-за более высокого уровня влажности в ванной комнате, к электрическому оборудованию в этой комнате предъявляются несколько более строгие требования, чем в других комнатах. Правильно выполненный электромонтаж в ванной комнате должен обеспечивать как комфорт использования, так и безопасность для домочадцев. Согласно стандарту для электроустановок в строительных зданиях, ванную комнату можно разделить на 4 зоны защиты.

В зонах 0 нельзя устанавливать электрические розетки или выключатели освещения — в них можно устанавливать только стационарные водонагреватели. Если вы хотите использовать осветительные приборы в зоне II, они должны быть брызгозащищенными со вторым классом защиты. В последней зоне (III) можно установить розетки, выключатели и электрические устройства, однако при условии, что они питаются от цепи, защищенной устройством защитного отключения. Ванную комнату также можно разделить на сухую и влажную зону.

Сухая зона в ванной

В этой зоне контакты ванной должны находиться на расстоянии не менее 60 сантиметров от влажной зоны (ванна, душ). Относительно пола выключатели освещения и розетки на 230 В должны быть размещены на высоте 1,4 м и 1,2 м над полом соответственно, а осветительные приборы — на высоте 2 метра от пола

В этом помещении важно использовать герметичное и не имеющее заземляющих штырей электрическое оборудование

Электрооборудование для ванной

Завершающим этапом проектирования электроустановки в ванной является подбор аксессуаров. Строительные нормы и правила гласят, что в таких помещениях, как ванная, по крайней мере одна электрическая розетка должна быть защищена от брызг, заземлена и установлена на высоте 1,4 м — этот аксессуар должен быть разработан для стиральной машины

Что немаловажно, после того как стиральная машина закончена, вилку обычно не вынимают из розетки, поэтому стоит иметь в комнате другие элементы электроустановки, к которым можно подключить выбранное силовое оборудование

Предложение производителей электрооборудования настолько велико, что вы можете выбрать розетки, выключатели и рамы, подходящие как для современных, так и для классических ванных комнат. Брызгозащищенные розетки доступны в различных формах, дизайне и цветах — не только в универсальных цветах, таких как белый, черный или оттенки серого.

Электрические розетки в ванных комнатах — правила

Помимо вышеперечисленных требований строительного права и строительной этики, существуют универсальные правила электромонтажа во влажных помещениях:

одну розетку следует монтировать через каждые 2-2,5 м на стене; рекомендуется установка брызгозащищенных розеток с маркировкой IP44; мин. 3 контакта в ванной (в том числе один отдельный контур для стиральной машины); Обычно в этом помещении требуется более 3 розеток. Рядом с зеркалом следует запланировать одно, которое будет предназначено для сушилки, бритвы или станции зарядки электрических зубных щеток. Обычно эти устройства или аксессуары используются взаимозаменяемо, поэтому стоит вложиться в 2-3 розетки у зеркала. Также может потребоваться подключение дополнительного источника тепла, например, электрического обогревателя, для дополнительного обогрева помещения во время купания ребенка.

Планируя расположение этих элементов электроустановки, можно сразу обратить внимание на вопрос выключателей света. В случае с ванной лучшим решением будет спланировать выключатели основного освещения при входе в комнату и у зеркала, где стоит лампа с дополнительной точечной подсветкой

Размещение переключателей в этой зоне позволит вам удобно управлять освещением во всем помещении, и даже при необходимости создать в нем уютную атмосферу.

Проектирование розеток — дело индивидуальное, не зависящее от предпочтений домочадцев. Стоит учитывать как функциональность, так и внешний вид этого вида аксессуаров. Розетки и выключатели могут подчеркнуть характер и стиль помещения. Выбор неправильного оборудования не только несоответствует действующим нормам, но и подвергает членов семьи опасности использования электрического оборудования во влажном помещении. Уже на этапе проектирования электромонтажа, как и при выборе аксессуаров для ванной, можно проконсультироваться с опытными специалистами.

Параметры правильного выбора

Категории розеток и выключателей для квартиры делятся на простые и специальные. Дорогие инновации, которыми управляют из Интернета, с особым типом заземления, или предназначенные для маломощных носителей, с индикацией напряжения и даже специальным механизмом, позволяющим выдергивать вилку безо всяких усилий. Все это – не дешевое удовольствие, но если они выпускаются производителем, значит, имеется спрос.

Большинство таких приборов рассчитано на особые случаи, например, с защитой от детей – для установки там, где есть маленькие дети, с защитой от пыли и влаги – в ванной, выдвижные – на кухне.

Для ванной

Нормы ПУЭ ранее запрещали установку в ванной розетки и даже выключателя, во избежание поражения током. Даже стиральные машины были с большей длиной шнура, чтобы производить подключение снаружи помещения с влагой. Сейчас есть розетки с подпружинивающей крышкой, обеспечивающие защиту от капель и брызг даже в момент подключения вилки. Есть накладные влагозащищенные – для тех, кто слишком поздно подумал об установке, но встраиваемые – безопасней, хотя для их монтажа нужно затратить больше усилий.

Если розетка – для подключения стиральной машины, к ней должен быть медный кабель соответствующего сечения, а если планируется еще и подключение нагревателей, то толщину розеточного кабеля увеличивают минимум в полтора раза.

Кухня

Основным требованием к розеткам на кухне считается их выверенное количество и точное расположение для используемых приборов. Если приходится протягивать удлинитель, то это и неэстетично, и неудобно. Свободная розетка для ноутбука или зарядки может быть простой, или с защитой от загрязнений. Для стиральной машины или электроплиты придется приобретать с толстым медным кабелем и выделять отдельную линию. С кнопкой для свободного выхода вилки можно установить для холодильника или микроволновки, если ее месторасположение – сзади прибора и требует усилий, чтобы достать до нужного места.

Специалисты рекомендуют выбирать для кухни розетки с защитой от загрязнений и пыли, потому что потенциальные помехи постоянно присутствуют в функциональном помещении.

Спальня и зал

Основным критерием выбора выключателя и места подсоединения вилки в спальне и зале является максимальное удобство. Чаще всего здесь используется самый банальный – перекидной выключатель, хотя можно использовать и сложные варианты – например:

на кнопочном таймере;
с автоматическим отключением в заданное время;
блок из нескольких входов для подключения ночников и необходимых бытовых электроприборов;
клавишу, позволяющую одним нажатием обеспечить сразу темноту и тишину.

И в спальне, и в зале – важное значение имеет эстетическая составляющая

Поэтому внимание уделяется цвету и декору электророзетки. Но в зале лучше отдать предпочтение встроенному типу с индикатором подсветки, а в спальне – облегчить нажатие спросонья тем же огоньком индикатора, только с мягкой перекидной клавишей накладного типа. Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише

Ее легко и просто нащупать рукой в темноте, и характерный щелчок раздается намного тише.

Гостиная и коридор

Никаких ограничений, кроме правильной дислокации и эстетической составляющей. Для обоих типов электроприспособления обеспечивается максимально удобно место, а их количество и высота просчитываются в зависимости от применяемых электроприборов. Учитывается компьютер и телевизор, домашний кинотеатр и электрокамин, подсветка стеллажей, настольная лампа или торшер у кресел. Все, что требуется от владельцев помещения – обеспечить максимальную эстетичность помещения, куда чаще всего допускаются посторонние. Розетка и выключатель должны соответствовать стилевому решению – быть встроенными, походящего цвета, а если получится и с фактурой – вариант будет просто идеальный.

Веранда и балкон

Можно обойтись корректной установкой накладных вариантов, чтобы не возиться с электрической проводкой, но если хозяева намерены сделать все по высшему разряду, лучше взять с индикатором и защитой от пыли. Если на веранде или балконе часто играют дети, нужно взять модель со специальной защитой, а когда хозяева предпочитают работать не в кабинете или спальне, а на балконе и оборудуют там рабочее место, следует подумать и о розетке для интернета.

Правила расположения электроточек

Расположение розеток в ванной зависит от зоны и размещения сантехники и оборудования. Требования остаются одинаковыми к розеткам любого типа. На деле точки с высокой степенью защиты и крышкой, закрывающей вилку, можно монтировать несколько ближе.

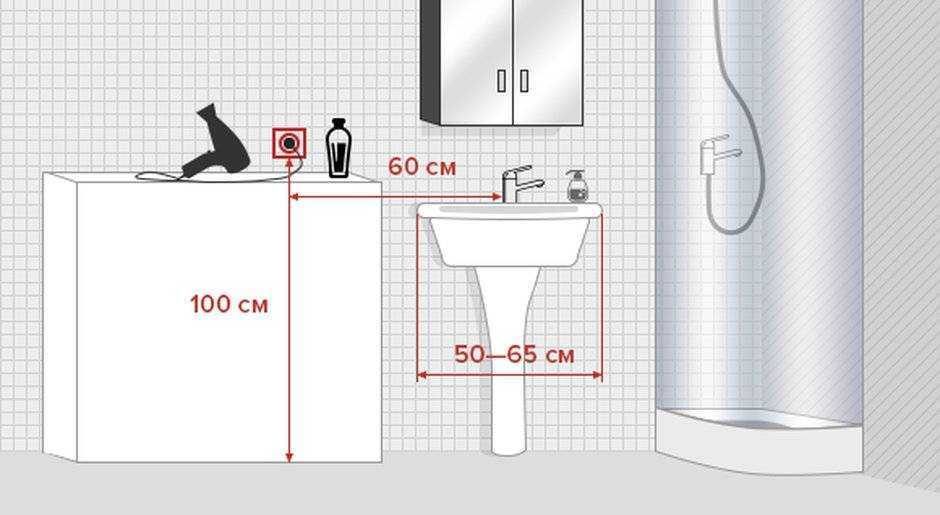

Высота

Оптимальная высота розеток в ванной – 50–60 см. Такой вариант подходит для подключения фена, бритвы или стиралки. В этом случае для включения прибора не нужно наклоняться. Чем ниже располагается розетка, тем больше сюда стекает конденсата. А это представляет опасность для любой техники.

Допускается ставить розетки на дистанции от пола не ниже 30 см. Ограничение по высоте – 1 м, связано не с особенностями работы электроустановочных изделий, а с удобством. В то же время для постоянно работящих приборов розетки можно ставить на высоте в 2,3 м.

Расстояние до приборов и сантехники

Оборудование в ванной делится на 2 категории:

сантехника – в ней спускается вода, выделяется пар, ее работа резко повышает влажность;
обслуживающая техника – стиральные машинки, полотенцесушитель, бойлер, вода из которых не попадает наружу.

К последним вариантам можно отнести герметичную душевую кабинку – гидробокс. Вода и пар из нее не выходят в помещение. В то время как обычный душ, даже закрытый, не герметичен и рассматривается наравне с ванной или раковиной.

Составляют схему размещения розеток с учетом следующего.

От источника воды точка подключения по горизонтали и вертикали размещается на расстоянии в 60 см. Если розетка не оснащается крышкой, лучше ставить ее дальше – на расстоянии в 1 м.
К унитазу розетку тоже не стоит приближать.
Розетки можно ставить рядом со стиральной машиной, водонагревателем, полотенцесушителем. Расстояние зависит от удобства и степени нагрева. Обычно сохраняется дистанция в 15–20 см, Но есть и исключения. Стиральную машину нередко подключают через розетку, размещенную прямо за ней.

Предпочтение отдается двойной или тройной розетке. Такой модуль проще подключить и спрятать за стену все кабели.

Технология установки розеток в ванной

Обычно стены в ванной комнате обделаны кафелем. Кафель является достаточно хрупким керамическим материалом. Поэтому для установки подрозетников вам потребуется использовать специальные коронки по керамике. Для сверления отверстий под дюбеля также лучше подобрать специальные сверла. В обоих случаях во время проведения работ следует выбирать только безударный режим.

После того, как кафель будет просверлен можно вооружиться обычными коронками, а также бурами по бетону. Теперь вы знаете, как выполнить монтаж розетки в ванную. Надеемся, что эта информация была полезной и интересной.

Где установить розетку в ванной: о зонах и их размерах

В каком месте ванной комнаты можно монтировать розетку? Согласно тому же ПУЭ, весь объем помещения ванной комнаты делится на четыре зоны, маркируемые цифрами от 0 до 3:

Зону 0 занимают непосредственные источники воды — ванны, душевые уголки, раковины. В этой зоне запрещена установка любого электрооборудования с рабочим напряжением выше 12 Вольт (кроме предусмотренного конструкцией сантехнических изделий);
Зона 1 расположена НАД зоной 0 и ограничивается проекцией контуров источников повышенной влажности на потолок. Установка пригодных для бытового электрооборудования розеток на 220 Вольт не разрешается; единственное исключение — современные душевые кабины с крышкой, служащей перегородкой между зонами 0 (внутри кабины) и 1.
Зона 2 — это «полоса» шириной 0,6 м, начинающаяся от внешних границ зон 0 и 1. Здесь, на границе зон 2 и 3, уже можно ставить розетки, имеющие класс влагозащищенности не ниже 4 (полугерметичные);
Зона 3 начинается от внешних границ зоны 2 и заканчивается через 2,4 м. Здесь уже разрешается устанавливать электрические розетки с минимальной степенью защиты (1 по IP), но только в помещениях индивидуального пользования. Ванные комнаты в частных домах под эту категорию, в общем-то, подходят.

Где установить розетку в ванной? В правильной зоне!

Проще говоря, розетки в ванной должны располагаться на расстоянии минимум 60 см от источника повышенной влажности!

С высотой установки дело обстоит несколько сложнее — должен выбираться разумный компромисс между удобством использования и уровнем влажности в помещении. Обычно розетка для стиральной машины монтируется на высоте 40–50 см от уровня пола, для душевой кабины — на высоте более 2 м (выше ее крышки), все остальные располагают на уровне 1–1,2 м от пола. Из-за возможности затопления розетки в ванной нельзя размещать близко к полу.

Как выбрать розетку

Устройства, предназначенные для монтажа в комнатах с высокой влажностью, мало чем отличаются от простых.

При выборе устройства обращают внимание на такие параметры:

Класс влагозащиты. Этот параметр определяют, расшифровывая маркировку, нанесенную на корпус или упаковку. Она состоит из символьного обозначения IP и цифрового кода. При выборе электроточки для ванной учитывают обе цифры. Первая отражает степень защищенности от пыли и грязи, вторая — от воды. Обе цифры должны иметь значения более 4. Лучшим вариантом являются розетки со степенью защиты IP65 (+).
Герметичность корпуса. Устройства, маркированные цифрами 6-8, способны выдерживать попадание струй

Важной деталью является крышка. Она снабжена встроенной пружиной, препятствующей случайному открыванию

Чтобы ввести штепсель, нужно аккуратно поднять крышку.
Наличие дефектов. Устройство осматривают, выявляя трещины или сколы. Клеммы не должны быть смещенными
Обращают внимание на плотность прилегания крышки. Она не должна самопроизвольно открываться.
Качество сборки
При покупке влагозащищенной розетки не стоит экономить, выбирая товары неизвестных брендов. Длительным сроком службы отличаются изделия марок BERKER, Makel, GIRA.

Качественная розетка стандарта IP-54.

Встраиваемая

По типу монтажа выделяют встраиваемые и накладные изделия

Встраиваемые розетки применяются в пространствах, в которых главное внимание уделяется интерьеру

Встраиваемые приборы не имеют выступающих элементов и незаметны глазу, монтируются прямо в стену на этапе прокладывания или ремонта. Установка таких приборов сложна, в стене придется просверливать углубление.

Накладная

Накладные крепятся к поверхности стены. Такие устройства выступают из стены и имеют защитное покрытие. Преимущество накладных розеток – простота монтажа:

Достаточно лишь определить место размещения розетки.
Просверлить отверстия и закрепить устройство.

С крышкой накладная

Накладные розетки с крышкой – это надежный и безопасный вид устройств для ванной комнаты. Крышка дополнительно оберегает электророзетку от попадания внутрь влаги. Недостаток таких розеток – меньшая прочность

По этой причине важно выбирать проверенное устройство

Тройная внутренняя

Тройные внутренние электророзетки используются для подключения нескольких устройств одновременно. Перед приобретением таких приборов нужно заранее узнать их максимальную мощность.

Исходя из полученного значения выбирается розетка. Также обязательны требования к влагостойкости и герметичности. Изделие монтируется в стену.

Закрытые для шкафа

Закрытые розетки для шкафов – это вариант скрытой установки приборов. Чаще монтируются на дне подвесного шкафчика. В нижней части шкафа вырезается отверстие необходимого размера, внутрь устанавливается скрытая розетка. Затем все закрепляется, проводятся провода и подключается. Сверху устанавливается дополнительная полка, которая скроет провода.

Осуществление монтажа проводки

Прокладывание электропроводки осуществляется на этапе черновой отделки и может выполняться двумя путями:

Штробирование

Применяется для монтажа скрытой проводки, позволяя спрятать ее в стене. Сначала надо определить и разметить трассу на стенах ванной, где предполагается проведение кабелей. Располагать их следует вертикально по отвесу или под потолком, горизонтально. Дополнительно следует отметить места установки розеток.

Затем нужно перейти к непосредственной процедуре штробления. Она может осуществляться посредством штробера или перфоратора со специальной насадкой. При больших объемах подойдет дисковый режущий инструмент (болгарка с сегментным алмазным диском). Затем следует приложить кабели при помощи алюминиевой монтажной полосы или перфорированной. При их отсутствии прекрасно подойдет и алебастр. Можно использовать и дюбель-хомут. Далее останется только заделать канал с уложенными кабелями.

Монтаж в гипсокартоне

Перегородки из гипсокартона не теряют популярности до сих пор, поскольку это качественно, удобно и быстро. И прокладывать проводку под ним тоже удобно. Главное — избежать «встреч» с саморезами или шурупами, на которые крепят гипсокартон. Обычно в этом помогает проводка, уложенная в 20 см от пола.

Но для надежности кабели следует проводить в гофротрубе, имеющей соответствующий сертификат по пожаробезопасности. Сделать это нужно до обшивания второй стороны перегородки. Протягивать следует через отверстия, расположенные в вертикальных стойках каркаса. Если гофротруба будет проходить близко к саморезу, следует сдвинуть ее либо откусить саморез. Далее следует заполнить пустоты перегородки звукоизоляцией и обшить вторую сторону, чтобы кабели были плотно зажаты между перегородками.

Если перечисленные способы не подходят, есть еще один вариант — монтаж электропроводки коробом. Современные короба изготавливают из прочного пластика, отличающегося неспособностью к возгоранию. Короб состоит из двух частей: одну нужно крепить к стене посредством простых гвоздей или шурупов. Вторая часть легко защелкивается на готовом основании, только перед этим в нем следует протянуть провод. Такой вариант монтажа позволяет обеспечить дополнительную безопасность от повреждений и возгораний.

Монтирование проводов посредством короба является весьма простой задачей. Достаточно произвести разметку в соответствии с проектом, нарезать необходимые отрезки короба и осуществить его установку вместе с проводкой. Еще одним плюсом использования короба является возможность открыть его в любое время и провести замену проводов при необходимости. Не последнюю роль играет и эстетическая сторона вопроса. Опытные производители выпускают короба различных расцветок и имитаций под карнизы или плинтуса, поэтому они совершенно не портят интерьер.

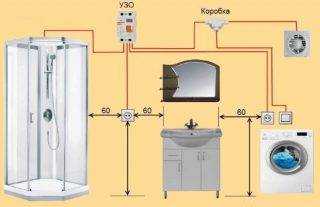

Установка розетки в ванной. расположение и расстояния
