Типы и виды мансардных крыш: топ-120 фото лучших вариантов для частных домов с обзором преимуществ и недостатков конструкции

Мансарды под четырехскатной кровлей

Четырехскатная вальмовая крыша обладает целым спектром преимуществ:

• благодаря отсутствию вертикальных элементов (фронтонов) кровельная система способна выдерживать высокие ветровые нагрузки; дома с такой конструкцией особенно распространены в регионах, где часто бывают ураганы;
• за счет угловых ребер, которые сходятся к опорной коньковой балке, обеспечивается жесткость каркаса – конструкция такого типа не подвержена деформациям в процессе эксплуатации;
• вальмовая кровля позволяет выполнить большие свесы, защищающие стены дома от осадков – это продлевает срок службы строительных конструкций;
• массивная вальмовая крыша с четырьмя скатами визуально делает строение приземистым: это свойство активно используется, если требуется органично встроить здание в уже имеющуюся одноэтажную застройку из частных домов.

Вальмовая крыша не лишена и недостатков:

• возведение такой конструкции сложнее и несколько дороже, чем устройство кровли с двумя скатами;
• скаты с коротких торцов «съедают» некоторую часть пространства мансарды;
• особый подход требуется к размещению окон для естественного освещения мансардного помещения.

Более практичны вертикальные окна, но в этом случае требуется разработать схему размещения специальных конструктивных элементов, выступающих за плоскость кровельного пирога вальмовой крыши.

При строительстве частных домов нередко используется датская вальмовая крыша. Она отличается от классической мансардной кровли с четырьмя скатами наличием фронтонов в верхней части коротких скатов. Датская крыша позволяет использовать для освещения мансарды обычные вертикальные окна.

Схема обычной вальмовой крыши предполагает использование прямых стропил, без переломов. Угловые ребра каркаса начинаются от конька. Длина конька выбирается в зависимости от длины здания и желаемой формы кровли. Ломаная вальмовая крыша несколько сложнее в монтаже, но дает возможность увеличить полезный объем мансарды.

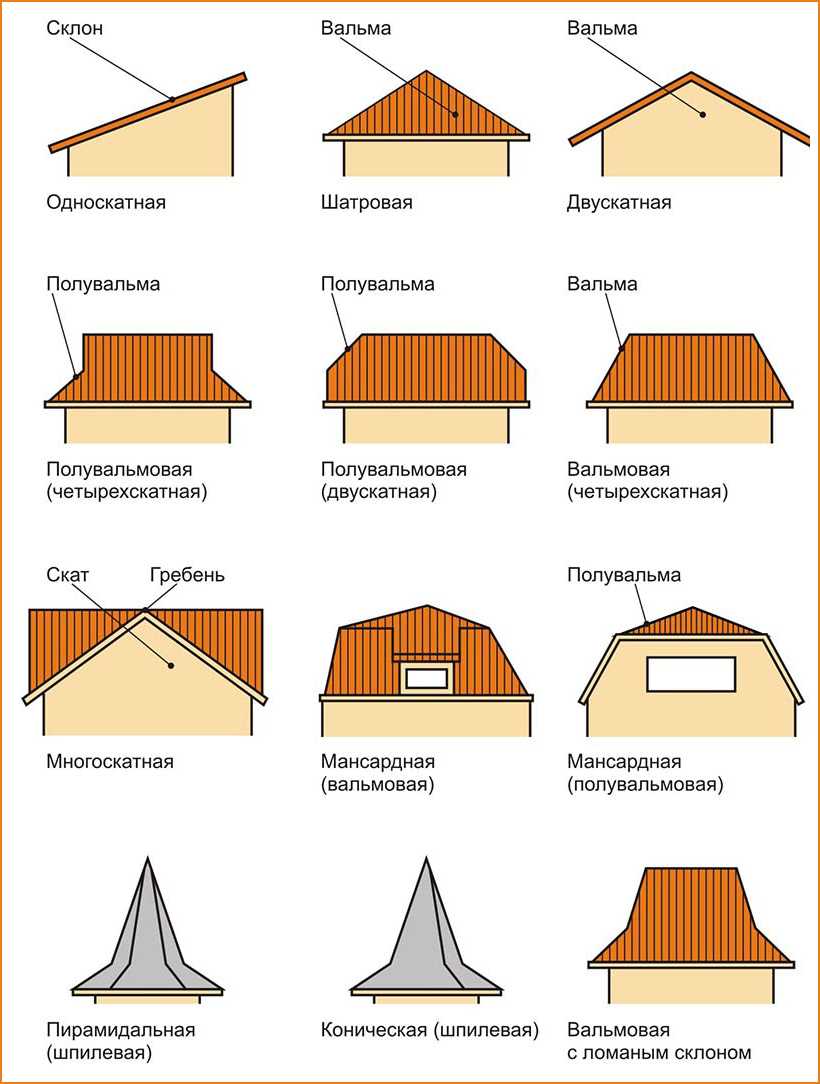

Выбор конструкции кровли

Существует множество конструкций двухскатных крыш с мансардой, одни из них простые, другие более сложные и эффектные.

Самыми распространенными считаются крыши:

• обычные двухскатные. когда одинаковые по размеру скаты наклонены под определенным углом – обычно наклон составляет 40- 45 градусов;
• ломаные двухскатные кровли выполнить немного сложнее, ведь состоят они из двух элементов: коньковой части, которая представляет собой обычную двухскатную конструкцию, и боковых частей, угол наклона которых намного больше;
• асимметричные кровли с мансардой тоже встречаются достаточно часто, выглядят они эффектно, но полезной площади внутри мансарды очень мало;
• полувальмовые крыши тоже являются разновидностью двухскатных конструкций, в основании такого типа кровли лежит трапеция. Мансарды под такими крышами просторные, с высокими потолками, а сам дом надежно защищен от ветровых нагрузок и обильных осадков. Однако вес конструкции и сложность ее реализации стали причиной не слишком большой популярности полувальмовых крыш.

Это только краткий перечень самых популярных конструкций, под которыми может располагаться мансарда.

Внимание! Чем больше угол наклона скатов, тем выше будет сама кровля, соответственно – понадобится больше строительных материалов на ее возведение

Обычная двухскатная крыша

Это самый простой вариант конструкции, который можно реализовать не только для новых домов, но и для тех, которые уже находятся в эксплуатации. Масса двухскатной кровли не очень большая, поэтому строительство мансарды не навредит дому, его несущим конструкциям и фундаменту (конечно, если сооружение возводилось с учетом строительных норм и расчеты выполнялись с запасом прочности).

Выглядит двухскатная кровля как равнобедренный треугольник, боковые грани которой наклонены под одинаковым углом к основанию. Как правило, угол наклона составляет 40- 50 градусов – такая высота кровли даст возможность обустройства мансарды с комфортной высотой потолков.

Важно! По строительным нормам мансардой считается помещение с высотой потолков от 150 см, при этом расстояние от конька до чердачного перекрытия должно составлять 250 см или больше

Стропила двускатной мансардной крыши, чаще всего, устанавливают по принципу висячей конструкции – когда стропильные балки опираются только на наружные несущие стены. Это дает большую нагрузку на фундамент и сами стены дома, поэтому рекомендуется укреплять стропила укосами, распорками и бабками, чтобы равномерно распределить распирающую силу.

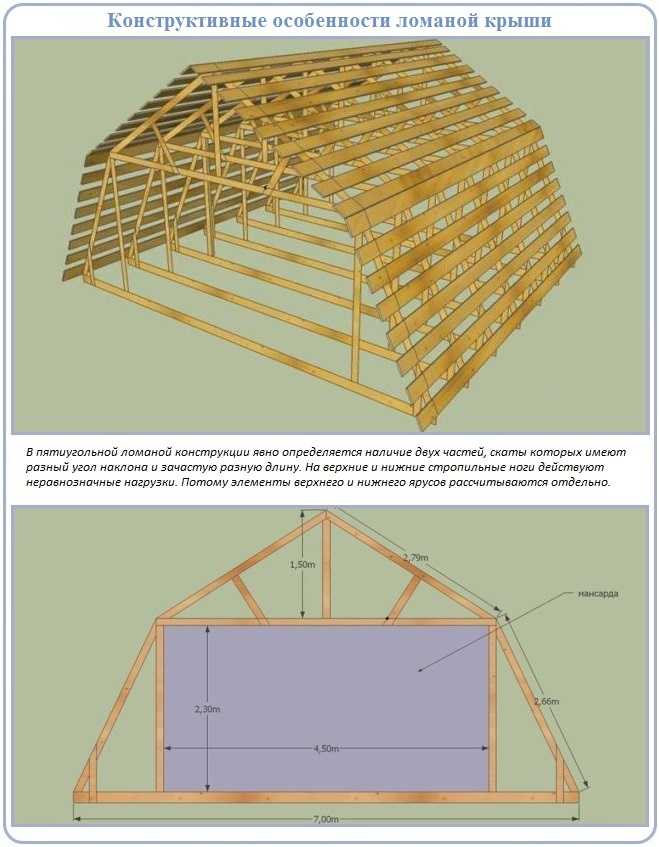

Ломаная двухскатная кровля

Крышу со сложной геометрией, в разрезе имеющую форму пятиугольника, принято называть ломаной. Очень часто эту конструкцию используют именно для тех домов, которые планируется обустраивать мансардой.

Преимущество ломаной конструкции в том, что площадь мансарды под ней будет значительно больше, чем под обычной скатной кровлей, а высота самой крыши окажется даже меньше.

Делать крышу ломаной формы значительно сложнее, в одиночку здесь не справиться, нужно хотя бы две пары рук. Строительных материалов тоже потребуется больше, зато удастся построить полноценную комнату – мансарду с высотой потолков больше 200 см.

Устройство стропильной системы ломаной кровли с мансардой отличается от конструкции обычной скатной крыши: верхняя часть выполняется по принципу висячих стропил, а боковые элементы делаются наслонными – опирают стропила на вертикальные стойки.

Часто встречается устройство ломаной кровли с мансардой, когда все стропила являются висячими. В этом случае дом должен иметь центральную несущую стену с отдельным фундаментом. По линии конька устанавливают вертикальные стойки, нижняя часть которых будет переносить часть нагрузки на несущую стену и фундамент под ней.

Такой подход помогает существенно разгрузить дом и его элементы и сделать крышу более простой конструкции, без дополнения стропил распорками, стяжками и прочими элементами.

Что такое мансарда и как она появилась

В XVII веке французский архитектор Франсуа Мансара стал использовать в разработке проектов высокие крыши. Это позволяло достичь необходимых визуальных эффектов, создать красивый дизайн здания. Помещение под высокой крышей получилось довольно просторным и архитектор предложил использовать его в качестве комнаты для не слишком именитых гостей или обслуживающего персонала. В XVIII веке мансарды получили широкое распространение в России, например, в Санкт-Петербурге многие здания были оснащены просторными мансардами, крышей сложной формы. В дальнейшем преимущества таких конструкций стали более популярны.

Мансарда делает здание более функциональным

Мансарда представляет собой жилое чердачное помещение, расположенное под высокой кровлей. Эта площадь чаще всего занимает всё свободное пространство под крышей, но возможны и варианты, в которых комната размещена только на определённой части чердака. Высота стен наклонного потолка часто не превышает 1,5 м, а далее начинается угол ската кровли. Конструкции могут быть различными, но всегда мансарда требует определённого обустройства, предполагающего утепление, оборудование жилой зоны.

Когда нельзя и когда можно делать мансарду

Обустроенная и комфортная мансарда — это дополнительное жилое помещение в доме. При этом существуют ситуации, когда невозможно сделать чердак жилым и уютным помещением. В таких случаях возникают существенные проблемы и помещение может быть неудобным в эксплуатации.

Мансарда может быть очень небольшой, но для обустройства важно учитывать определенные требования

Создание жилого помещения на чердаке осложнено или невозможно в следующих ситуациях:

• если высота потолка в наиболее высокой точке составляет менее 2,4 м;
• слишком низкое, затрудняющее передвижение расположение горизонтальных стяжек стропильной системы;
• если стропильная система и перекрытия слишком лёгкие и не подходящие для обустройства жилого пространства на чердаке;
• обустройство мансарды в уже готовом доме, что требует разбора кровли.

Лучшим вариантом является проектирование дома сразу с мансардой. Это позволяет предусмотреть все особенности чердачного жилого помещения и сделать крышу с оптимальными параметрами. Если же дом уже построен, а кровля имеет достаточную высоту и выполнена из прочных материалов, то сделать мансарду можно в готовом строении. Конкретного варианта обустройства в таком случае не существует, так как все зависит от индивидуальных особенностей готовой кровли, прочности чердачных перекрытий и других факторов.

Особенности конструкции

Для сооружения мансарды в строящемся доме следует правильно оборудовать крышу. При этом конструкция мансарды состоит из несущих элементов кровли и чердачного перекрытия, а для полного обустройства проводятся утепление, гидроизоляция и отделочные работы.

Обустройство чердака под мансарду требует тщательности

Для того чтобы чердачное помещение стало комфортной жилой комнатой важно предусмотреть наличие в конструкции кровли всех необходимых слоёв. Обязательно при строительстве крыши размещают следующие слои:

• пароизоляция, которая необходима для отведения лишней влаги из помещения наружу. Для этого используется специальная плёнка, которая крепится на обрешётку, зафиксированную на стропильной системе;
• утеплитель, обеспечивающий сохранение тепла внутри помещения. Материал должен быть негорючим, долговечным и практичным в эксплуатации;
• гидроизоляция, выполняющая функцию защиты помещения и несущих элементов от влаги, поступающей снаружи;
• вентиляционный зазор необходим для сохранения кровли и предотвращения гниения. Высота вентзазора составляет 45–50 мм, а расположено это вентиляционное пространство между гидроизоляцией и внешним кровельным материалом.

Перед строительством дома с жилым чердачным помещением создаётся проект, в котором содержится вся важная информация о будущем сооружении. Проект предполагает наличие подробного чертежа всего дома и мансарды в частности. Дополнительная информация содержит данные об используемых материал, параметрах помещения.

Для любой мансарды нужен подробный план-проект

При проектировании учитывается множество факторов. Например, вариант обогрева чердачного помещения, климатические условия, назначение комнаты. Это позволяет сделать мансарду, максимально соответствующую условиям эксплуатации и отвечающую современным требованиям комфорта.

Разновидности утеплителя для мансардной крыши. Какой утеплитель лучше?

Сегодня существует несколько вариантов утеплителя для мансардной крыши:

• минеральная вата;
• пенополистирол;
• пенополиуретан;
• пенопласт;
• стекловата;
• изоверт;
• эковата.

Самым популярным материалом является минеральная вата, а именно базальтовая. Этот относительно недорогой материал выпускается удобной толщины и достаточной жесткости. Она хорошо удерживает тепло, не горюча и не поддается гниению. Однако она боится влаги. Поэтому, чтобы обеспечить сохранение всех технических и эксплуатационных свойств, ее необходимо тщательно защитить со всех сторон.

Минеральная вата является одним из самых популярных материалов для утепления крыш и стен здания

Пенопласт имеет хорошие эксплуатационные характеристики, которые дают ему возможность создавать хорошую теплоизоляцию. Цена материала относительно невысокая. Он легко монтируется между стропилами враспор за счет своей эластичности и благодаря тому, что можно приобрести плиты необходимого размера. Все стыки следует заделать монтажной пеной.

Полезный совет! Во время горения он способен выделять вредные вещества, поэтому лучше отдавать предпочтение самозатухающим маркам, где используются специальные добавки.

Материал не боится влаги. Он не проводит пар, что является главным недостатком пенопласта. В связи с этим необходимо создание хорошей системы вентиляции в мансарде, что приведет к дополнительным финансовым затратам.

Лучшими характеристиками обладает экструдированный пенополистирол, толщина которого в два раза меньше, чем у минеральной ваты, и в полтора, чем у пенопласта. Материал оснащен системой замков, что исключает образование щелей. На ЭППС не образуется грибок и плесень, его не любят грызуны и насекомые. Однако он не пропускает пар, что требует создания хорошей системы вентиляции. Еще одним недостатком является высокая стоимость материала.

Особое внимание необходимо уделить изоляции и утеплению оконных проемов во избежание появления плесени и грибков внутри здания

Недавно появился новый вид утеплителя – вспененный пенополистирол. Он наносится на поверхность в жидком виде, заполняя все щели. При этом, вступив в реакцию с кислородом, увеличивается в несколько раз в размерах, образуя монолитное покрытие.

Полезный совет! Применение вспененного пенополистирола позволит исправить положение в случае отсутствия слоя гидроизоляции при монтаже кровельного покрытия.

Еще одним утеплительным материалом нового поколения является эковата, которая имеет хорошие характеристики. Однако ее применение требует соблюдения особой технологии. Разрыхленная вата подается под давлением в закрытую полость, заполняя все пустоты и образуя прочный целостный слой утеплителя. Для организации закрытой полости к стропилам снизу и сверху прибивается листовой материал в виде фанеры, ГВЛ или ДВП.

Одними из критериев выбора утеплителя являются территориальные особенности климата, а также тип отопления в доме

Отличительным преимуществом данного материала является его возможность проводить пар. Здесь влажность регулируется естественным способом, что не требует организации паробарьера. Однако между утеплителем и кровлей обязательно должен быть создан вентиляционный зазор, где происходит движение воздушных масс.

Сегодня среди возможных проектов домов с мансардной крышей можно подобрать наиболее приемлемый и привлекательный вариант, и воплотить его в жизнь для собственного частного жилища. Чтобы сделать дом визуально красивым и эстетичным, необходимо серьезно подойти к вопросу выбора вида мансардной крыши, которая должна гармонировать с конструкцией здания. Грамотно устроенная стропильная система крыши способна безукоризненно выполнять все свои эксплуатационные и защитные функции, что позволит создать теплое, уютное и комфортное помещение.

Утепление мансардного этажа с помощью эковаты

Читайте на Дача своими руками: Дизайн мансардного этажа: фото, видео, интерьер мансарды

Рекомендации, которые лучше знать в начале пути

При обустройстве этой части здания надо придерживаться некоторых условий:

1. Нагрузка на несующие конструкции. Например, если предполагается установка тяжелых элементов — необходимо расчитать создаваемую нугрузку на каркас.
2. Совместимость с интерьером дома, как по функционалу, так и по внешнему виду.
3. Наличие вентиляционного зазора, чтобы кровельный материал служил долго.
4. Не создавать растяжки, скосы.
5. Использовать надёжный утеплитель вместе с пароизоляцией.
6. Учесть необходимый уровень шумоизоляции.

Главное – правильно выбрать подходящий тип и провести расчёты до начала работ.

От теплоизоляции зависит, насколько комфортно будет находиться внутри. Надо заранее составить план, учитывая все необходимые коммуникации, и взять в расчет теплопроводность материалов, которые применяются при отделке.

Требуется соблюдать правильную последовательность при укладке материалов для изоляции:

• Слой пароизоляции.
• Слой утеплителей.
• Оставить вентиляционные зазоры.
• Использовать материал для гидроизоляции.
• Кровельное покрытие.

Этапы и технология монтажа

1. Расчёт здания по прочности.
2. Подготовка проекта.
3. Демонтаж старой кровли при необходимости.
4. Создание стропильного каркаса из дерева.
5. Монтаж пароизоляционного материала.
6. Монтаж утеплителя.
7. Гидроизоляция.
8. Обустройство специальных полостей для создания вентиляционной системы.
9. Монтаж кровли.
10. Окна и финишная отделка.

Проектирование мансардной кровли

При проектировании этого этажа важно позаботиться о соблюдении следующих правил:

• Соответствие общей концепции мансарды проекту дома.
• Соблюдение правил по противопожарной безопасности.
• План дополнительного этажа и всего здания соответствуют друг другу.

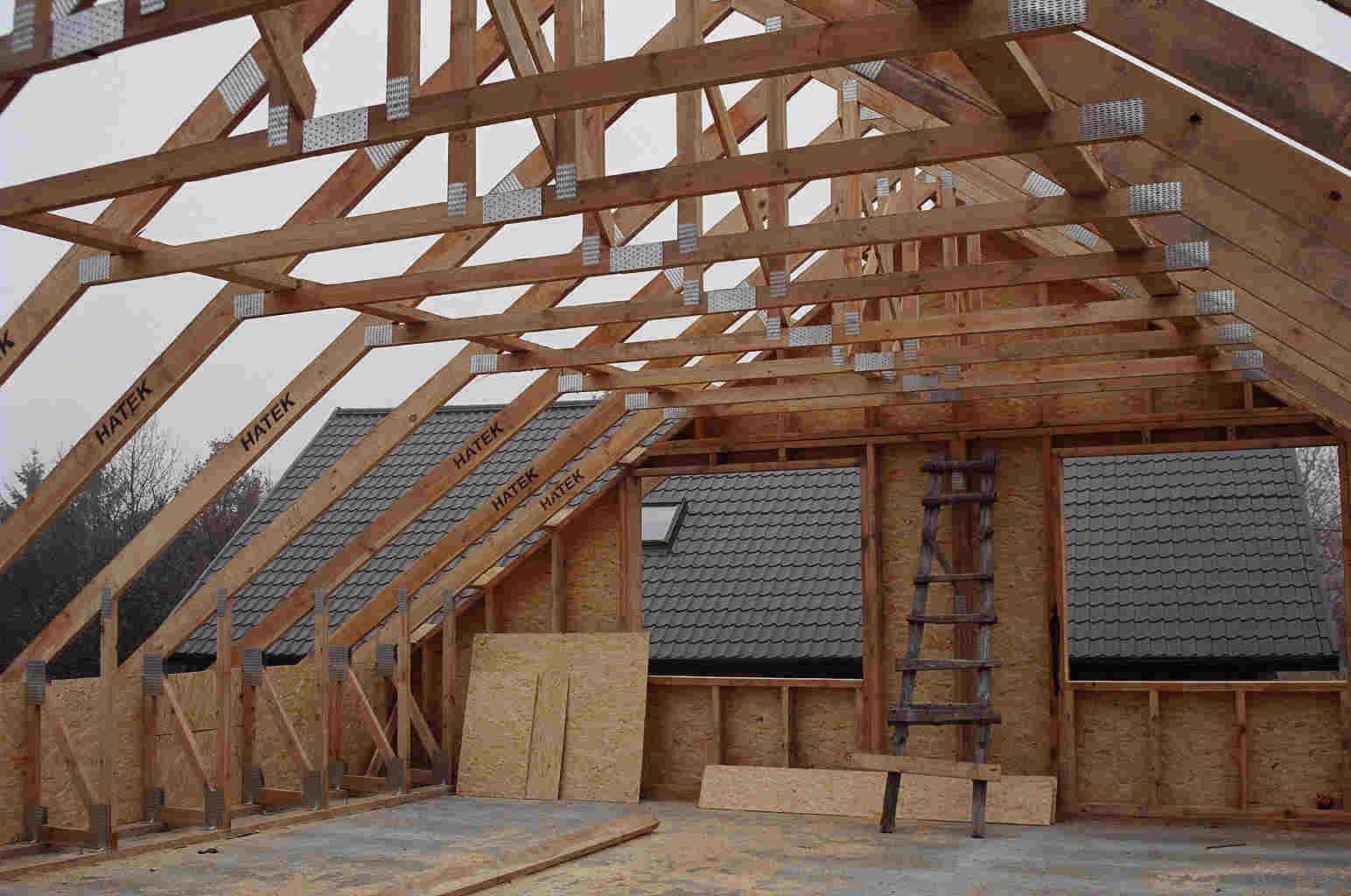

Организация стропильной системы

Чаще других для мансард выбирают ломанную форму. Благодаря этому помещения получаются с большей площадью, чем при стандартных двускатных системах. Можно опускать свесы достаточно низко, чтобы дом выглядел необычно. Это обеспечивает дополнительную защиту от воды и осадков, кровля мансарды прослужит дольше.

Шаг установки стропил связан с параметрами, характерными для утеплителя. Меньше ширины утеплителя должно быть расстояние от одной стойки до другой, тогда будет проще добиться результатов.

Доска, с которой связана стропильная система мансардной крыши имеет ширину, зависящую от утепления. 200-250 мм – оптимальная ширина утеплителя из базальтовой ваты для средней полосы России. Вентиляционный зазор на 20-30 мм обеспечит правильный процесс эксплуатации. Получается, минимальная ширина стропильных ног – 230 мм. Толщина доски – не меньше 50 мм.

Для более точных расчётов обращаются к профессионалам

Угол наклона крыши

Определяется несколькими факторами:

1. Погодные условия и регион расположения.
2. Используемые материалы.

Классический вариант – когда на 60 градусов по отношению к плоскости пола мансарды наклонены нижние скаты. Для верхних этот же показатель составит 30 градусов. Эти параметры позволят легко рассчитать остальные уровни длины. 2,2-2,3 – высота потолков, при которой человек чувствует себя комфортно.

Составляем план и производим расчеты

Схемы и чертежи создаются в зависимости от требований и условий, о которых говорилось выше. Чтобы было проще, отдельно прорисовывают места соединения разных элементов друг с другом.

Важно правильно выбрать утеплитель и определиться с его толщиной. Надо учитывать стропильную высоту.

Требования к строительству

Обязательно наличие мауэрлата, который отличается сразу несколькими характеристиками и функциями:

• Переносит на себя вес и нагрузку от кровли.
• Равномерно распределяет нагрузку.
• Для него берут брус, чья ширина равна ширине стен.

Стандартная технология возведения предполагает, что на мауэрлате фиксируют фронтоны, нижнюю часть обрешётки. Деревянные брусья 200 на 100 мм – основа для балочных перекрытий. 50-60 см – шаг для расположения обрешётки.

Гидроизоляция

Монтируют её под обрешётку, поверх стропил. Она нужна, чтобы на внутренние части не попадал конденсат. Обычно это мембранные плёнки, которые отличаются повышенной плотностью. Крыша с ними дополнительно защищена.

Утепление и паробарьер

В качестве утеплителя допустимо применять современные материалы, свойства которых подходят для постоянной эксплуатации.

Пенопласт

Плотность у него низкая, а прочность – наоборот, повышается. Не способствует образованию пыли и развитию коррозионных процессов. Но выделяет вредные вещества, подвержен возгоранию.

Минеральная вата

Материал, который чаще применяют при утеплении мансарды. Звуко- и теплоизоляционные характеристики достаточно высокие, минеральная вата пожаробезопасна, защищена от высоких температур. Требует обеспечения хорошей вентиляции. Вопрос решают, когда разрабатывается схема и проект мансарды с двускатной, другими видами крыши.

Пенополиуретан

Прочное основание, обеспечивающее долговечность. Не токсичный, сочетается с любыми поверхностями. Из недостатков отмечают высокие цены.

Установка окон и финишного покрытия

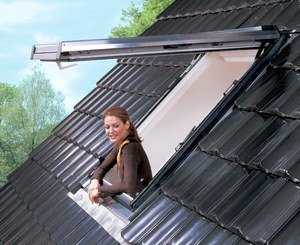

Мансардные окна бывают нескольких видов в зависимости от способа открывания:

1. Комбинированная ось, когда створка поворачивается на 180 градусов.
2. Нижняя ось.
3. Приподнятая ось вращения.
4. Боковая ось.
5. Среднеповоротные для двускатной мансардной конструкции.
6. Центральня ось.

Центральная ось стала самой распространённой для нашей страны.

Освещение может быть комбинированным: как искусственный, так и естественный свет. Окна в крыше будут давать много света, поэтому есть смысл учесть этот факт при проектировании.

Специфика мансарды

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

• в центральной зоне высота потолков составляет не менее 2,5 метров;
• стропильная система кровли обладает должной прочностью;
• расположение горизонтальных стяжек не препятствует перемещениям;
• есть возможность выполнить качественное утепление.

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

Коротко о двухскатной крыше для дома с мансардой и фото готовых проектов

Как уже упоминалось, такая кровельная система наиболее доступна в изготовлении в предельно сжатые сроки. Основными элементами конструкции являются:

Традиционно здесь применяется деревянный брус, возможен также вариант с металлическими изделиями, но он имеет такие недостатки, как большой вес и высокая цена. Согласно нормативам жилищного строительства пиломатериалы должны быть обработаны растворами, которые обеспечивают защиту от возгорания и грибка.

Сопоставляя все виды крыш для загородных домов с мансардой, двухскатная будет самым оптимальным решением. Обычно такая кровля делается равносторонней с углами скатов в пределах 25-50°. Конечно, возможность сделать один скат больше другого есть, однако при расчетах следует учитывать распределение нагрузки на стены и делать ее равномерной.

Проектировщики отмечают такие преимущества кровли с двумя скатами:

• простота конструкции;
• доступная цена материалов;
• возможность самостоятельного монтажа;
• эффективное стекание дождевой воды.

При обустройстве теплоизоляции кровли обязательно следует предусмотреть пространство для вентиляции – это предотвратит появление конденсата и продлит срок службы утеплителя.

Что такое мансарда

Согласно нормативным документам мансардный этаж — это объем под кровлей, который используется для размещения жилых и подсобных помещений. При этом высота наружных стен должна составлять не более 1,5 м в общем случае, иначе пространство будет считаться полноценным жилым этажом.

Мансарда своими руками — это выгодно как при строительстве, так и при эксплуатации частного дома. В первом случае снижаются затраты за счет того, что уменьшается высота вертикальных ограждающих конструкций. Кровля берет на себя эту функцию не переставая выполнять свое первоначальное предназначение.

Мансарда — это подкровельное помещение, которое можно обустроить под отдельную комнату для проживания

При эксплуатации снижение затрат может заключаться в следующем:

1. Уменьшается отапливаемого объема помещений, следственно происходит снижение затрат на отопление, которые являются внушительной статьей расходов на коммунальные услуги.
2. После завершения строительства дом должны обмерять специалисты из БТИ, после чего выдается паспорт объекта. Именно исходя из приведенных в нем значений площади начисляются налоги и происходит оплата коммунальных услуг (при условии подключения к централизованным системам и отсутствии приборов учета, что сейчас практически не встречается). Площадь марсардного этажа включается в площадь всего дома с коэффициентами 0,7 или 0,8 в зависимости от высоты наружной стены и угла наклона кровли, что позволяет существенно экономить в течении всего срока эксплуатации объекта.

Как сделать мансардную крышу самостоятельно

Под мансардной крышей можно обустроить комнаты для жилья. Форма постройки может быть разной, однако в большинстве случаев мансарда обустраивается под крышей с двумя скатами. Оптимальным решением, которое позволяет получить существенную площадь жилого пространства, является ломаная конструкция.

Ломаная крыша является оптимальным вариантом для обустройства мансарды

Чертежи и расчеты крыши мансардного типа

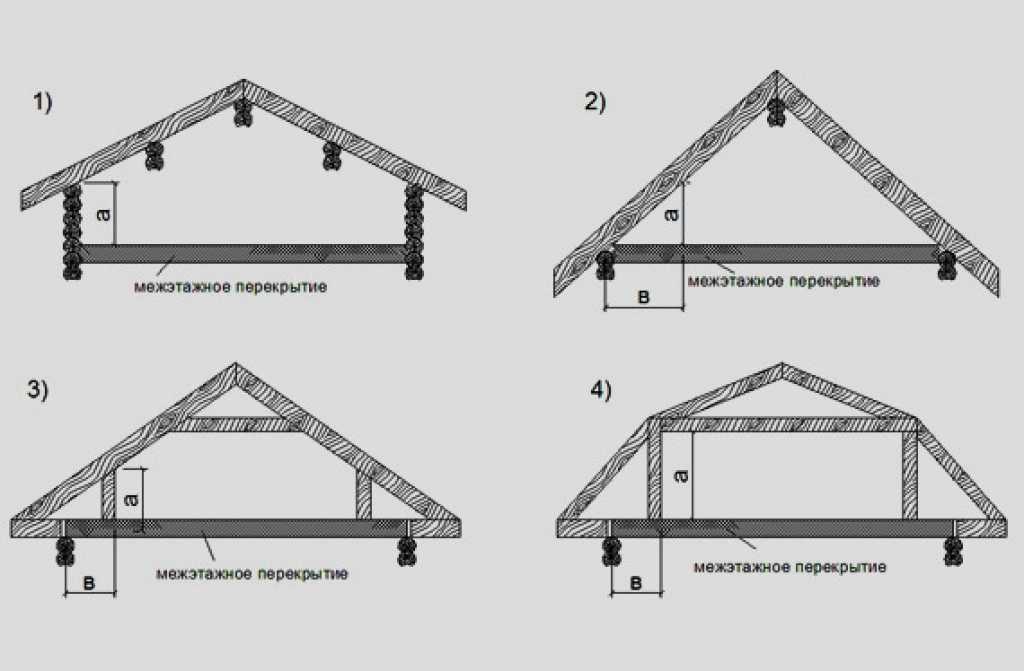

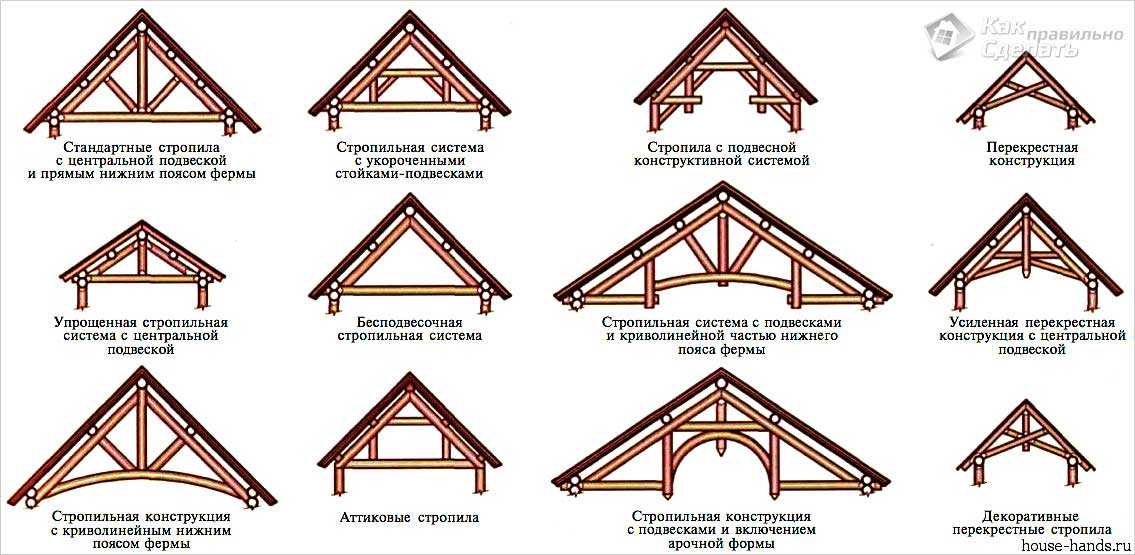

Первым делом стоит определиться со схемой каркаса. Стропила могут быть наслонного или висячего типа. Наслонные опираются на стенки здания. Они монтируются в конструкциях, где расстояние между стенками меньше 6,5 м. Висячие стропила ставятся на кобылки и мауэрлат. Если ширина пролётов будет большой, то систему стропил понадобится усилить вспомогательными связками.

Основным условием комфортного возведения мансарды является уровень потолков — он должен быть выше 2,5 м. Чтобы обеспечить подобную высоту, линия излома должна размещаться на высоте более 2,8 м с учётом толщины слоя материала для утепления и обшивки конструкции

Также важно учесть толщину пола

Пример чертежа можно увидеть на изображении:

Минимальная высота потолков мансардной крыши составляет 2,5 м

Чтобы рассчитать предполагаемые нагрузки от снега, понадобится применить данную формулу: S = Sg x µ, где S — нагрузка от снега, Sg — вес покрова снега на 1 м2 площади, µ — значение, которое зависит от уклона крыши (1,0 — для плоской конструкции с наклоном в 25°, 0,7 — для конструкции с наклоном 25–60°).

Чтобы рассчитать ветровую нагрузку, надо применить данную формулу: W = Wo x k, где Wo — норма нагрузки от ветра, k — значение, определяющее колебание нагрузки от ветра исходя из высоты здания и типа местности.

Параметры Sg и Wo можно найти в соответствующих СНиП, в разделе «Системы стропил». Если крыша имеет крутой склон, то нагрузку от снега можно не учитывать.

Устройство крыши

Каркасная конструкция включает в себя такие детали:

• мауэрлат — опорный брусок, который передаёт нагрузку от стропил стенкам постройки;
• стойки — опорные детали, которые поддерживают систему стропил в вертикальном положении;
• балки перекрытия — планки, которые образуют половину мансарды и потолок нижнего этажа;
• стропила — рейки, которые образуют главный контур крыши;
• прогоны — горизонтальные опорные детали для стропил;
• обрешётка — рейки или фанерные листы, которые предназначаются для укладки материала для кровли;
• кобылки — планки, которые крепятся вдоль оси в нижней части стропильных ног.

Каркас состоит из мауэрлата, стоек, прогонов, балок перекрытия и других элементов

Ломаная крыша имеет отличия от обыкновенной конструкции с двумя скатами. Отличие в том, что скаты, которые размещены друг напротив друга, имеют особую форму: они образуют не ровную линию, а состоят из нескольких скатов, которые скрепляются один с другим под тупым углом. Конструкция также бывает симметричной.

Крайняя часть стропил в основном выставляется под углом порядка 60°. Стойки для опоры, которые придерживают стропила, образуют каркасную конструкцию внутренних стенок. Верхняя часть стропил монтируется под маленьким углом, он может быть от 15 до 45°. Это даёт возможность уменьшить расход материалов, при этом сохранив функциональные свойства крыши и стойкость к нагрузкам от снега.

Вертикальные стойки, которые упираются в планки перекрытия, прогоны и скрепляющие их ригеля, образуют параллелепипед. Конструкция ограничивает габариты мансарды изнутри. Чтобы придать изделию дополнительную жёсткость, следует установить подкосы между рейками перекрытий и нижними стропильными ногами.

Если пролёт крыши более 8 м, то понадобится установить подкосы

После монтажа верхних элементов для фиксации фермы и исключения провисания ригелей следует установить подвесные опорные элементы — бабки. Для вспомогательной фиксации нижних стропильных ног их надо стянуть со стойками при помощи прихваток. Скрепление деталей производится при помощи гвоздей и болтов.

Технология монтажа

Строительство мансардной крыши своими руками – этапы изготовления:

1. Крыша мансардного типа своими руками начинает строиться с укладки бруса мауэрлата. Его крепят по наружным несущим стенам. В домах из дерева вместо мауэрлата используют верхний брус или бревно последнего венца. В кирпичных, каменных, блочных и бетонных домах для фиксации мауэрлата специально закладывают шпильки на этапе возведения стен. Шаг установки анкеров или шпилек равен 2 м. Брус мауэрлата необходимо выровнять по внутренней плоскости стен. Его монтаж выполняется в такой последовательности:

• Сначала брус укладывают на шпильки в стенах и простукивают молотком, чтобы от шпилек остались вмятины.
• Далее по этим вмятинам высверливают отверстия.
• На стены дома укладывают рубероид в два слоя, протыкая его шпильками.
• Сверху на шпильки надевают брус мауэрлата и фиксируют гайками.

1. Если балки перекрытия не были заложены предварительно в кладку, то их укладывают поверх мауэрлата с выносом за плоскость стены в среднем на 0,4 м для формирования карнизного свеса. Такая ломаная крыша своими руками делается проще, чем вариант с укладкой перекрытий на стены. Фиксируют балки саморезами и уголками. Для получения ровного перекрытия для начала выполняют укладку крайних балок и их выравнивание по уровню. Между ними натягивают веревку, по которой производят укладку промежуточных балок с шагом 0,4-1 м. Для выравнивания элементов по высоте используют деревянные подкладки. При укладке балок на стены их обязательно оборачивают гидроизоляцией в месте стыковки со стеной.

1. Далее на собранную систему перекрытия устанавливают стойки, начиная с крайних элементов. Линию установки стоечной системы и высоту каждого элемента можно определить по чертежам. Стойки выравнивают по отвесу и временно фиксируют укосинами к балкам. Затем между крайними опорными элементами натягивают шнур и по нему выставляют промежуточные стойки. Шаг стоек равен шагу балок.
2. Теперь на стойки можно укладывать и фиксировать к ним прогоны из бруса сечением 5х15 см. Для крепления используют уголки и саморезы.
3. После этого на прогоны укладывают затяжки сечением 5х20 см. Под них ставят временные опоры. Собрав систему стоек, ригелей и затяжек, вы получите жесткую конструкцию, которая и будет ограничивать вашу мансарду.
4. На данном этапе наша мансардная крыша своими руками обзаведется стропильной системой. Монтаж стропил выполняется в такой последовательности:

• Для начала необходимо изготовить шаблон стропил из более тонкой доски (25 мм). На шаблоне делаются необходимые запилы в месте стыковки с прогоном.
• Далее шаблон нужно приложить к прогону в каждом месте, где будет крепиться стропильная нога. Если шаблон совпадает, то верхнюю часть всех стропил выполняют по одному шаблону.
• Нижнюю часть стропильного элемента в точке, где она будет опираться на мауэрлат, каждый раз подрезают по месту. Для фиксации стропил используют стальные уголки, гвозди или саморезы.

Видео о том, как построить мансардную крышу для небольшого частного дома своими руками:

https://youtube.com/watch?v=eo_AenJ19zE

1. Поскольку наша крыша своими руками ломаная, далее нам необходимо выполнить монтаж верхних стропил. Для этого нужно предварительно найти центр крыши. Чтобы это было проще сделать, можно воспользоваться временными стойками, зафиксированными на мауэрлате и крайней торцевой затяжке. В этом случае край доски будет проходить по центральной линии крыши. По нему и ровняют стропила. Монтаж верхних стропил также выполняется с помощью шаблона. Стропила крепят на прогоны стальным уголком, а в верхней части соединяют посредством металлических пластин. Для сохранения вертикального положения все стропила дополнительно фиксируют подкосами.
2. Далее монтируют подвесные стойки (бабки), которые верхним краем крепят к точке соединения стропил, а нижним – к затяжке.
3. Под нижние стропила также ставят подкосы и закрепляют на уголки. После этого разрешается убирать временные стойки и подпорки.
4. Затем зашивают фронтоны, крепят кобылки, выполняют установку окон. Далее по сплошной или разреженной обрешетке, уложенной по гидроизоляционному ковру и контррейке, укладывается кровельное покрытие.

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.
