Освещение в ванной комнате

Чего делать нельзя

Существуют запреты для всего помещения и для его отдельных зон.

Ограничения по ГОСТам и СНиПам

Запрещенные мероприятия перечислены в местных законодательных актах. В разных регионах эти списки могут иметь отличия, но в основном они совпадают. Для Москвы действует Постановление № 508 ПП. Согласно этому документу запрещается прокладка штраб в железобетонных плитах и межпанельных швах. Прокладывать каналы можно в отделке либо под натяжным потолком или гипсокартоной обшивкой металлического каркаса.

Некоторые ограничения вводят ГОСТы и СНиПы. Технические стандарты запрещают делать открытую проводку. Использовать можно только тройной провод с фазной, нулевой и защитной жилой. Каждая из них должна находиться в своей защитной оболочке. Все три жилы соединяются вместе под дополнительным слоем изоляции. Использование металлического покрытия без изоляции не допускается. Для прокладки следует использовать гофру или пластиковые трубы. Применять металлические нельзя. При повреждении кабеля такое покрытие не сможет защитить от удара током. Не допускается использование изоленты.

На коммуникациях не стоит экономить. Сечение лучше взять потолще, чтобы жила не перегорела при интенсивных нагрузках. Обычно используется алюминиевый кабель сечением от 4 мм2, либо медный 2,5 мм2. Соединять медь и алюминий нельзя — это приведет к реакции между ними.

В ванной запрещено размещать выключатели, электрощитки и распределительные коробки. Розетки и все приборы должны иметь устройство защитного отключения (УЗО). Существуют специальные модели для влажных помещений. Вся средства должна быть заземлены. Чтобы свести риск к минимуму, можно заземлить даже ванну, если она сделана из стали или чугуна.

Ни в коем случае нельзя делать заземление самостоятельно, подсоединяя провод к отопительной батарее или водопроводной трубе. Это может оказаться опасным для жизни и здоровья.

Согласно Гражданского кодекса РФ, любые изменения, требующие внесения в техпаспорт и план БТИ, требуют создания проектной документации. Составлять проект может только инжиниринговая организация с допуском СРО. Документация должна пройти согласование в государственных инстанциях. Устройство освещения, как правило, нельзя отнести к переустройству, однако оно может быть частью плана, требующего внести ряд изменений в планировку и энергоснабжение квартиры.

Чтобы не допустить ошибку, перед началом работ необходимо все тщательно спланировать и рассчитать. Чтобы не получить удар током, работать следует при отключенном электричестве.

Ограничения для отдельных зон

Освещение в ванной комнате небольшого размера, а также в просторном помещении зависит от зон с разной степенью влажности. Можно выделить четыре участка:

Пространство над ванной, а также внутри душевой кабины, где особенно много воды и пара, а концентрация влажности является наиболее высокой. Здесь можно устанавливать светильники мощностью до 12 Вт с индексом защиты IP 674 и более. Этот параметр всегда указывается на упаковке или в инструкции. Первая цифра означает степень защиты от грязи. Она находится в пределах от 1 до 6. Вторая показывает, насколько хорошо изделие защищено от воды и пара. Максимальное значение — 8. При таком уровне его можно погружать в жидкость на долгий срок. Последняя цифра — ударопрочность. Она находится в пределах от 0 до 10.
Пространство, примыкающее к мойке и душевой кабине и другой сантехнике. Сюда могут долетать капли воды. Использовать можно светильники мощностью до 24 Вт и степенью защиты IP 452.
Площадь, расположенная на расстоянии 50 см от раковины и других приборов. Ограничений по мощности здесь уже нет. Индекс должен быть не ниже IP 242.
Последний участок — это все, что находится дальше. Капли сюда обычно не долетают. Влага сюда попадает в виде пара и конденсата. На этой площади используются устройства с индексом IP 011 и выше.

Такое зонирование применяется не зависимо от наличия вытяжки. Оно подходит для отдельных и совмещенных с туалетом ванных комнат.

Схема подключения осветительных приборов в ванной комнате: нюансы монтажа

На вопрос, насколько сложной является схема освещения в ванной комнате, можно ответить так – она ничуть не сложнее других электрических цепей дома или квартиры. Как правило, в ней задействованы несколько осветительных приборов и выключатель. Чтобы собрать их в единую систему, достаточно правильно соединить все устройства между собой проводами. Как это сделать? Давайте будем разбираться.

Чтобы наглядно представлять, как монтируются светильники в ванной, посмотрите видео-ролик.

Для начала определимся с подачей энергии на освещение потолка в ванной. Здесь все просто – имеем две точки (квартирный электрощиток и распределительную коробку ванной комнаты, вынесенную за ее пределы), между которыми прокладывается трехжильный провод сечением 2,5 квадрата. Этот провод и обеспечит подачу энергии на осветительную систему, а заодно и на некоторые другие маломощные электроприборы ванной комнаты – от этого провода можно запитать все, кроме розеток и мощного электрического оборудования вроде стиральной машины или джакузи. Для их подключения понадобится отдельный провод. Ввод энергии в распределительную коробку намечаем маркером, чтобы впоследствии не запутаться в общей массе проводов.

Как сделать освещение в ванной своими руками фото

Но вернемся к нашему освещению, и следующим этапом проложим кабель для подключения выключателя. Здесь также все не очень сложно – в зависимости от того, сколько групп света будет управляться выключателем, прокладывается двойной, тройной или два двойных кабеля сечением 1,5 квадрата. В общем, если выключатель одинарный, то используется двойной провод, для выключателя с двумя клавишами – тройной и для устройства, обеспечивающего управление тремя группами света, два двухжильных.

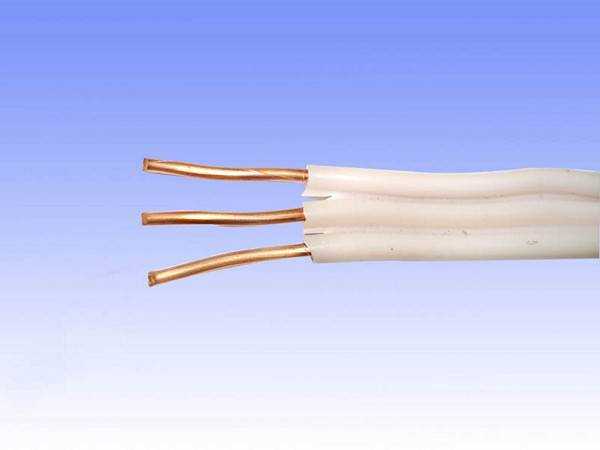

Движемся дальше и протягиваем кабели сечением 1,5 квадрата к осветительным приборам. Если речь идет об одном потолочном или настенном светильнике, как это бывает при монтаже освещения в маленькой ванной, то достаточно будет проложить отрезок провода между местом установки осветительного прибора и распределительной коробкой. Если же разговор идет об одной или нескольких группах точечных светильников, то этот отрезок провода прокладывается от одного осветительного прибора к другому – в местах их подключения провод складывается петлей.

Как установить светильники в ванной своими руками фото

Следует понимать, что впоследствии эта петля разрежется, получившиеся два конца соединятся между собой по параллельной схеме, и к объединенным концам произведется подключение осветительного прибора. Если групп точечных светильников несколько, то каждая из них подключается отдельным кабелем, который берет свое начало в распределительной коробке. Не забываем подписывать каждый из проводов в коробке!

Теперь самое время заняться коммутацией проводов в распределительной коробке – пусть вас не пугает обилие проводов в ней. Иногда при монтаже освещения в больших ванных комнатах количество концов, выходящих в коробку, может превосходить десяток. Самое главное, чтобы они были подписаны, а все остальное мелочи.

Как подключить осветительные приборы в ванной фото

Поговорим об этом подробнее. Зачищаем концы всех проводов, при этом не забыв перенести их маркировку дальше по проводу, и соединяем все черные провода в один пучок. Это «0» проводки – плотно ужимаем скрутку, пропаиваем ее и качественно изолируем. Точно так же поступаем и с проводами заземления, которые, как правило, имеют желтый или зеленый цвет.

Как подвести электроэнергию в ванную фото

Теперь фаза, с ней дела обстоят немного сложнее. Сначала отделяем фазы проводов, идущих к приборам, которые управляются выключателями. Тут самое время вспомнить о проводах выключателей – их фазы также нужно подключить в этот пучок. Скручиваем их, пропаиваем и изолируем. Не путаем цвета проводов!

Уже проводов осталось меньше – если речь идет об одной группе осветительных приборов, управляемых одной клавишей выключателя, то их должно остаться всего два. Соединяем их между собой, пропаиваем и изолируем. Если у вас имеются две группы освещения, то проводов должно остаться четыре. Соединяются они так – один провод от светильников и один от выключателя (изолируем их). Точно так же соединяются и другие два провода.

Вот и все! Остается только установить и подключить осветительные приборы и можно сказать, что освещение в ванной комнате готово.

Требования, предъявляемые к электрической сети ванной комнаты

Но желания и фантазии это одно, но инструкция предусматривает довольно жесткие требования как к размещению, так и техническому оснащению ванной комнаты. Поэтому сразу стоит ознакомится с этими требованиями дабы наши желания с ними сочетались.

Требования к освещению в ванной комнате

Прежде всего остановимся на освещении, к которому в ванной комнате предъявляется целый ряд требований. И они касаются не только уровня освещенности, но и расположения светильников.

Итак:

Прежде всего следует помнить, что согласно СанПиН 2.2.1/2.1.1.1278-03 норма освещенности в ванной комнате составляет 50лк. Это минимальное значение, которое должно обеспечить общее освещение.
Местное освещение должно быть не менее 150лк. При этом предъявляться особые требования к уровню цветопередачи. Поэтому светильники должны быть ровного белого цвета, в крайнем случае желтого цвета.
Согласно п.2.39 ВСН 59 – 88 в каждой ванной комнате кроме светильника общего освещения, который рекомендуется располагаться над дверью, должен быть светильник местного освещения. Он должен располагаться над умывальником. То есть светильника в ванной комнате даже по проектным нормам должно быть не меньше чем два.
Многие интерьеры освещения ванных комнат предполагают установку светильников над душем или ванной, но это не совсем правильно. Дело в том, что ванная комната по уровню электрической безопасности делится на 4 зоны. В каждой из этих зон можно устанавливать светильники, но есть определенные ограничения по уровню их защиты от проникновения влаги.

На фото представлены зоны по электробезопасности в ванной комнате

Согласно ГОСТ Р 50571.11-96 зоной 0 называется внутренняя полость ванной или поддона душа. Зоной 1 называется плоскость над поддоном на высоте до 2,25 метров над уровнем пола. Если душ не имеет поддонов, то таковой является горизонтальная плоскость в 60 см от душевого разбрызгивателя.

Зоной 2 называется воображаемая плоскость на расстоянии менее 60 см от ванной или поддона. И наконец зона 3 начинается в более чем 60 см от края поддона или ванной.
Исходя из этих данный в зоне 0 согласно п. 7.1.47 ПУЭ (Правила устройства электроустановок) можно устанавливать светильники только с классом защиты не ниже IP×7. Кроме того, можно устанавливать светильники напряжением в 12В.

Требования к электрической сети ванной комнаты

Но сеть освещения любой комнаты — это не только непосредственно светильники. Сюда относятся распределительные коробки, выключатели, розетки (см. Установлена в ванной розетка: как сделать ее безопасной) и наконец провода

Все это так же имеет свои правила монтажа, которые нельзя обходить своим вниманием

Прежде всего остановимся на проводке. Согласно п.12.22 ВСН 59 – 88 проводку в ванных комнатах как правило следует делать скрытой. При этом правила запрещают использовать металлические изделия – трубы, гофру (см. Как выбирается гофра металлическая для проводки), для защиты от механических повреждений. Для этого должны использоваться изделия из пластика.
Согласно п.7.1.47 ПУЭ запрещено оборудовать распределительные коробки в ванной комнате в зонах 0, 1 и 2. Распределительные коробки вообще лучше вынести за пределы помещения. Так как электрических точек в ванной комнате не много их вообще можно расположить в соседней комнате, но не в уборной.

Зоны электробезопасности в ванной

Что касается выключателей, то согласно п. 8.15 ПУЭ их следует располагать вне помещения. Лишь в исключительных случаях допускается установка выключателей. При этом их степень защиты должна быть не ниже IP
Розетки в ванной комнате тоже недопустимы. Но и здесь есть выход. Можно применять розетки, установленные через разделительный трансформатор, либо через автомат УЗО. И если первый вариант не очень удобен в домашних условиях, то установку автомата УЗО можно выполнить и своими руками. Только следует помнить, что п. 7.1.48 ПУЭ требует применять для этого автоматы УЗО на ток утечки не более 30мА.

Особенности монтажа

В зависимости от типа осветительного прибора существуют свои особенности монтажа, их следует рассмотреть. Независимо от особенностей проведения монтажных работы подключение производится только после обесточивания автоматов на щитке и проверки отсутствия напряжения в проводах.

На основной потолок

Для размещения по центру комнаты, то есть в качестве основного освещения, используются шарообразные плафоны и модели-тарелки. Для монтажа к бетонному потолку используют метизы подходящего размера, дюбеля. То есть такие, чтобы они смогли выдержать вес осветительного прибора. Если потолок деревянный, то помогут в процессе монтажа саморезы по дереву.

Важно! Подобные осветительные приборы не требуют монтажа каких-либо вспомогательных крепежных элементов. Чаще всего их основа прикручивается прямо к потолку

На гипсокартонный потолок

Для ванной часто используется в качестве отделки потолка влагостойкий гипсокартон, подвесной потолок с ним идеально ровный. В него чаще монтируют точечные светильники. Разводку для них требуется делать до момента накручивания листов и их отделки. Для удобного подключения длина проводов, к которым будет подсоединяться «точка» должна составлять не менее 20 см. Отверстия под светильник вырезаются при помощи специальной насадки на дрель.

Процесс монтажа точечных встраиваемых светильников:

Сначала необходимо отключить и обязательно проверить отсутствие напряжения.
Подсоединить светильник к клеммам на кабеле.
Ввести его корпус в предварительно подготовленное отверстие, удерживая защелки.
Вкрутить лампу.

Если осуществляется монтаж накладных светильников, то этот процесс еще легче. Крепятся они на предварительно подготовленную планку, далее подсоединяются провода и вкручивается лампа.

Если в качестве светильника выбрана потолочная люстра, то процесс монтажа похож, правда, требуется предварительно подготовить крепеж. Это может быть крюк ил закладная под кронштейн. Устанавливать люстру прямо на лист гипсокартона нельзя, так как он не способен выдержать ее вес.

На натяжной потолок

Процесс установки светильников для натяжного потолка, пожалуй, самый сложный, ведь натянутое полотно достаточно легко повредить неумелыми действиями. Следует помнить такие моменты:

Продумать размещение светильников и их количество нужно до момента установки полотна.
Под все светильники сформировать проводку, кабеля заизолировать и поднять, так чтобы они не доставали до уровня будущего потолка из пленки.
Для крепежа любых светильников сделать закладные платформы или крючки. Эти крепежи должны размещаться на пару миллиметров выше уровня полотна.
Прежде чем делать в полотне отверстия наклеить термокольца, дождаться пока клей на них полностью высохнет.
Для осветительных приборов, что используются в натяжных потолках можно применять только люминесцентные или светодиодные лампы. Они не греются, а значит, не повредят полотно.

Потолочное освещение для ванной комнаты

Потолочное освещение влияет на общую атмосферу ванной комнаты. А чтобы привнести уникальность в освещение вашей ванной комнаты, не ограничивайтесь плоскими лампами или светодиодными лампами. Здесь я перечислил несколько креативных идей, как осветить потолок в ванной.

21. Освещение бухты

Освещение бухты это отличный способ осветить потолок вашей ванной комнаты. Для такого освещения требуется подвесной потолок, который скрывает светильники. Таким образом, светильники не создают прямого ослепления. Вместо этого он направляет свет вверх и отражает свет в соседних стенах. Таким образом, освещение бухты освещает всю ванную комнату. Кроме того, это придает эстетичный вид вашей ванной комнате. При выборе светильника для освещения бухты лучше всего подходят светодиодные ленты. Вы можете пойти на перестраиваемые белые светодиодные ленты чтобы изменить тон вашей ванной комнаты в соответствии с вашим настроением.

22. Встраиваемое освещение

Встраиваемое освещение — еще один вариант освещения ванной комнаты. Здесь светильники вмонтированы прямо в потолок. Вы можете найти встраиваемые светильники разных размеров и цветов. Я предлагаю использовать несколько небольших источников света, а не большие. Тем не менее, вы можете установить большой встраиваемый светильник в центре ванной комнаты. Это может быть экономичной заменой дизайнерским подвесным светильникам или люстрам.

23. Утопленное и полуутопленное освещение

Если у вас есть ванная комната с низким потолком, установка большого / подвесного светильника — большая проблема. В таких случаях лучше всего подойдет утопленный или полуутопленный светильник. Эти светильники маленькие, но не слишком простые, как точечные/встраиваемые светильники. Вы можете установить полуутопленный светильник в центре ванной комнаты в качестве альтернативы люстре или подвесным светильникам. Таким образом, будет рентабельно добавлять сбалансированное освещение.

24. Выберите RGB, чтобы поиграть со светлым цветом

Вы устали от того же скучного белого освещения в ванной? Принесите немного удовольствия, используя светильники RGB. Вы можете использовать эти красочные светильники для потолочного освещения. Они также отлично подходят для освещения зеркал, ниш и душевых.

Поднимите эту цветовую игру на новый уровень с помощью регулируемых RGB-светильников

Если вам нужен самый лучший вариант RGB-подсветки, обратите внимание на LEDYi. RGB светодиодные ленты

Наши полоски с интеллектуальными контроллерами также предлагают варианты настройки цвета подсветки. Итак, задержите дыхание, чтобы получать новые впечатления в каждой ванне с LEDYi RGB flex!

Лучшие производители

Наиболее популярна продукция следующих компаний:

Downlight Lug. Польская компания производит, в первую очередь, именно светильники для ванных комнат. Влагозащищенные и ударопрочные изделия оснащаются корпусами и плафонами специальной формы, за счет чего удается бороться с чрезмерным рассеиванием света. Приборы позволяют перенаправлять световой поток в нужную сторону, что удобно для зонирования помещения. Существует несколько линеек этого польского производителя, в том числе лампы Vandallug, Diamond и Star Premium.
Massive (Бельгия). Продукция бельгийского производителя относится к верхней ценовой категории и отличается высоким качеством. Выпускаются светильники самых разных классов защиты. Некоторые изделия предназначены для работы в условиях саун или бань, а не только ванных комнат. Ассортимент включает как потолочные, так и настенные светильники. Компания имеет несколько линеек товаров, отличающихся по стилевому исполнению: Aqua Oasis, Katie и Adrio.
Eglo (Австрия). Изделия характерны уникальным дизайном: светильники выполнены в изогнутых формах с мягкими очертаниями. Плафоны обычно покрыты хромом или никелем, поскольку эти металлы защищают основной материал от окислительного процесса. Некоторые изделия произведены из пластика и для большей прочности покрыты стекловолокном. В ассортименте компании есть светильники на стену и потолочные модели. Среди брендов стоит отметить Palmera и Mono.

Arte Lamp (Италия). Продукция итальянской фирмы отличается высоким качеством, смелым дизайном и длительным сроком эксплуатации. Линейки товаров: Hall, Aqua.
Kanlux (Польша). Компания выпускает как встраиваемые светильники, так и навесные (потолочные и настенные). Рассеивающие элементы производятся из металла со вставками из полимеров. Крепления изготавливаются из нержавеющей стали. Корпуса подвесных светильников обычно полиэстеровые или стекловолоконные. Из всех перечисленных производителей Kanlux выпускает наиболее доступную в ценовом отношении продукцию. Самые популярные марки — Volin, Argus (с выключателем), Turk.

Монтаж

Материал потолочного покрытия в большинстве случаев становится определяющим критерием выбора светильника. Если нет накладной отделки и потолок – это покрашенная бетонная плита, лучше всего подойдет накладная модель в виде тарелки с матовым плафоном.

Установка его производится следующим образом:

Дрелью или перфоратором в бетоне делаются отверстия под саморезы.
К ним прикладывается металлическое основание лампы и прикручивается к основанию саморезами.
Полностью при помощи автомата отключается электричество в доме.
Производится присоединение электрического провода к плафону.
Вкручиваются лампочки.
Защелкивается плафон.
Включается электричество и проверяется работа прибора.

На основание из гипсокартона прикрепить светотехническое оборудование будет сложнее.
Если устанавливается многоуровневый свет в ванной комнате, дизайн помещения от этого только выигрывает. Но реализовать такую задумку не так уж и просто.

Провода фиксируются стяжками. Перед монтажом на листе гипсокартона высверливаются отверстия под потолочные светильники нужного диаметра. После крепления листа в них продеваются провода, которые потом зачищаются и подключаются к клеммам плафона. На заключительном этапе в светильник вставляется лампочка.

На пленке натяжного потолка установить светильники еще сложнее. Проведение такой процедуры требует наличие профессиональных навыков и умение делать точные расчеты.

Если не вдаваться в подробности, монтаж светотехнического оборудования производится следующим образом:

Сначала к бетонному основанию крепится рама осветительного прибора.
Затем производится монтаж натяжного потолка.
После формируются отверстия в пленки.
Он и соединяются с рамой прибора при помощи специальных изолирующих колец (они предотвращают возможный разрыв плёнки).
На завершающем этапе вставляются в раму лампочки.

Обратите внимание! Чтобы полотно прослужило дольше и не пожелтело при нагреве осветительных приборов, нужно для освещения ванной комнаты выбирать светодиоды с цоколем

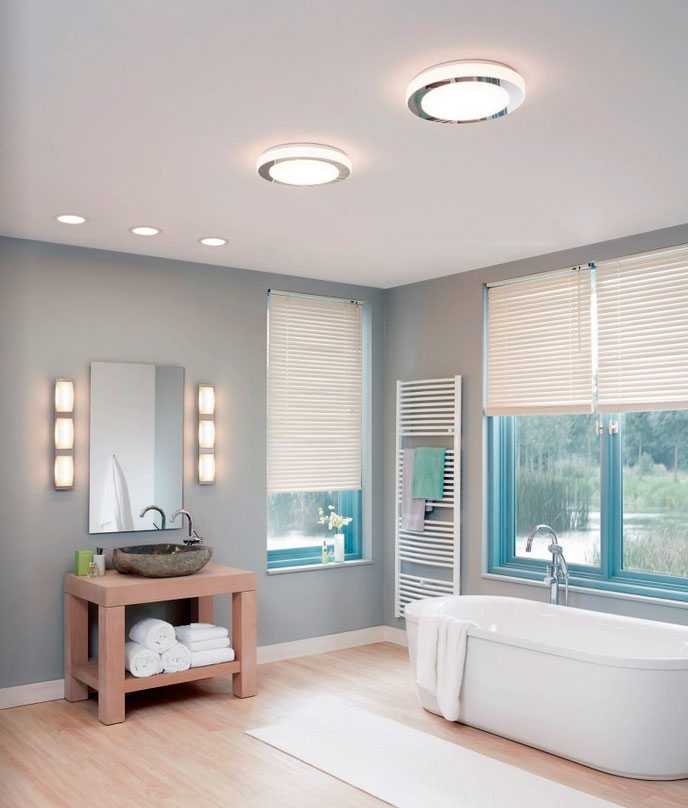

Верхний или потолочный уровень освещения

В малогабаритных ванных комнатах обычно обходятся одним светильником. Его вполне хватает для освещения. А если помещение больше, тогда для равномерного распределения света лучше устанавливать несколько штук. Один над ванной, а другой у двери.

Осветительные приборы могут быть разной формы: круглые или овальные

Важно, чтобы они дополняли дизайн комнаты

Средний или рабочий уровень освещения

Самое главное в среднем уровне освещения – выделить важные рабочие зоны. Обычно это умывальник и зеркало. Установите с двух сторон по бокам симметрично два светильника в верхней части зеркала. Если оно небольшого размера, то и светильники выбирайте тоже поменьше.

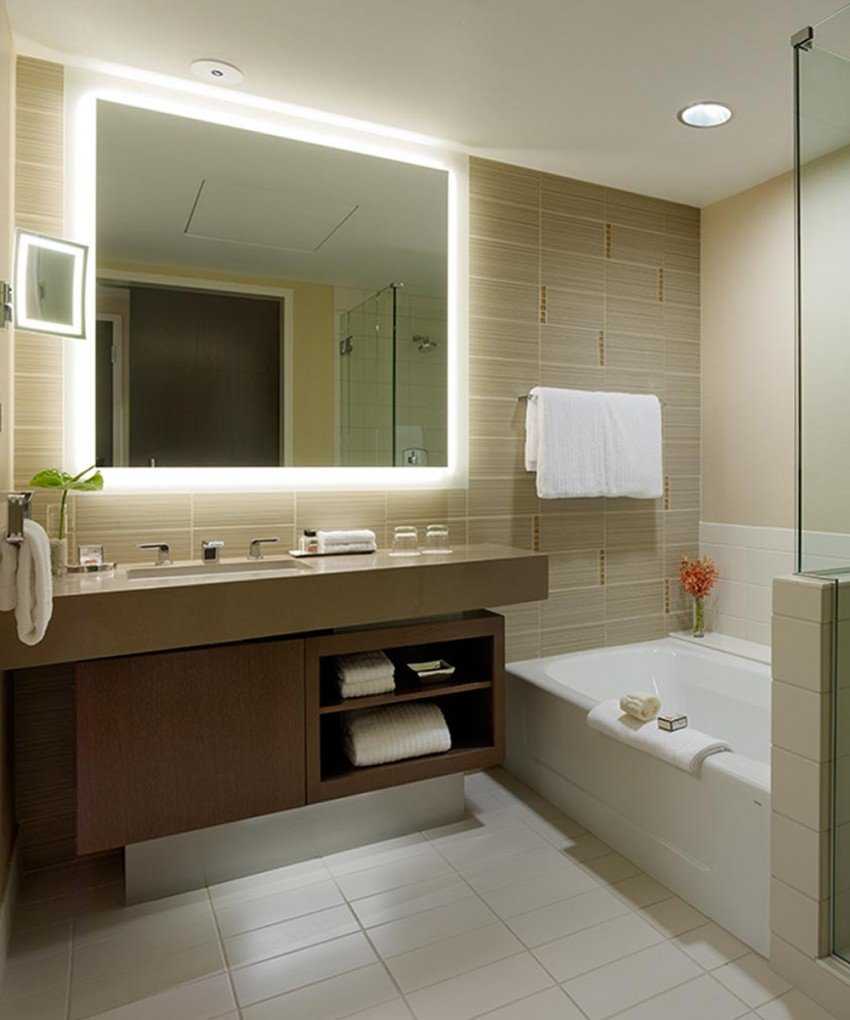

Отличной идеей для ванной считается подсветка по периметру зеркала. Для этих целей подойдут ленточные светодиоды, которые сейчас особенно популярны. Цветные абажуры в этой области устанавливать нежелательно.

Встройте небольшие лампочки в дверцы, шкафчики, столешницы. Это создаст нужные акценты в комнате, элегантность и романтический настрой.

Не расстраивайтесь, если не можете себе такое позволить. Для создания более приватной обстановки подойдет и бра. Выберите его с абажуром из цветного стекла. Устанавливайте его сбоку ванной, но не над ней, в целях безопасности.

Для просторной ванной, но с несильно высоким потолком можно установить высокий торшер. Так свет будет красиво падать на воду.
Поворотные светильники также очень хороши для средней зоны освещения. Вы сами можете регулировать направление света, куда вам будет удобно.

Напольный уровень освещения

Если вы все-таки решите воспользоваться им, тогда выбирайте закрытые напольные иллюминаторы (фонарики). Также подходят для этих целей полупрозрачные светильники. Как вариант, можно использовать аромасвечи.

Освещение в ванной комнате играет ключевую роль в создании комфортной и функциональной атмосферы. Правильно организованное освещение помогает создать уют и подчеркнуть интерьер, а также обеспечивает безопасность во время использования различного оборудования. В этой статье будут рассмотрены фото примеры и правила организации освещения в ванной комнате.

Основные принципы освещения в ванной комнате

При выборе освещения для ванной комнаты необходимо учитывать несколько основных принципов:

Безопасность: освещение должно быть защищено от влаги и иметь соответствующую степень влагозащиты (в зависимости от зоны установки).
Функциональность: освещение должно быть достаточно ярким и равномерным, чтобы обеспечивать хорошую видимость при выполнении различных процедур (например, бритья или нанесения макияжа).
Декоративность: освещение должно дополнять общий стиль и дизайн ванной комнаты, создавая приятную атмосферу и подчеркивая интересные детали интерьера.

Типы освещения

В ванной комнате обычно используются несколько типов освещения, включая общее освещение, направленное освещение и декоративное освещение.

Общее освещение: обеспечивает равномерную освещенность всей площади ванной комнаты. Общее освещение можно реализовать с помощью потолочных светильников или встраиваемых светильников.
Направленное освещение: используется для подсветки конкретных зон, таких как зеркало или раковина. Для этого можно использовать настенные светильники или специальные точечные светильники.
Декоративное освещение: придает ванной комнате особый шарм и уют. Это может быть использование светодиодных лент, светящихся элементов или светящихся аксессуаров.

Примеры освещения в ванной комнате

На рисунках приведены примеры освещения в ванной комнате. В каждом случае использовано сочетание различных типов освещения для создания комфортной и функциональной атмосферы.

Освещение в ванной комнате – это важный аспект, который нужно учитывать при проектировании и организации пространства. Используя сочетание общего освещения, направленного освещения и декоративного освещения, можно создать уютную и функциональную ванную комнату, где будет комфортно проводить время и заботиться о себе.
