Как спроектировать кухню. часть1.

Дизайн кухни по полочкам: составление проекта

Любая сложная, многоходовая задача нуждается в составлении максимально подробного плана воплощения. Вдвойне это относится к кухне – помещению, как правило, небольшому, но крайне насыщенному мебелью и техникой. Прежде, чем приступать к проектированию, стоит определиться со своими потребностями, так как они непосредственно влияют на результат. Полезно прояснить следующие вопросы:

Состав семьи: сколько человек живет в доме, их возраст и вкусы.
Образ жизни: как часто вы уезжаете, принимаете гостей, устраиваете семейные обеды или студенческие вечеринки.
Бюджет. Он задаст материал фасада, стен и напольного покрытия. Он него зависит, каким будет вид столешницы, а также сложность конфигурации: будут у вас распашные дверцы, выдвижные или выкатные ящики.

Хозяевам, слабо представляющим, как делать проект кухни, советуют начинать с составления чертежа (плана) помещения. Его рисуют на бумаге (миллиметровой или в клеточку), размеры указывают в миллиметрах. Можно воспользоваться возможностями профильной компьютерной программы, и расчертить проект в ней.

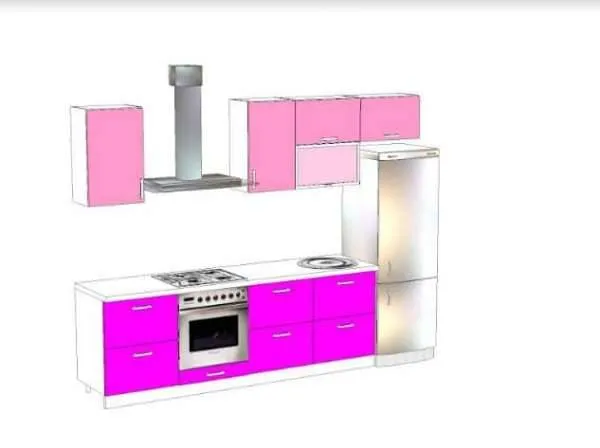

Проект с параллельным расположением мебелиИсточник diegobianki.com

Второй способ подходит, если вы знакомы с приложением. Если же вы собираетесь сделать лишь один проект, тратить время на изучение возможностей софта нерационально. Кроме размеров и особенностей планировки на чертеж наносят следующие данные:

Размещение дверных и оконных проемов (все точно по размерам и относительному расположению), выносы подоконников От этой информации зависит, насколько точной будет планировка остальных элементов.
Детали, которые заданы по умолчанию: розетки, выключатели, коммуникации. Не забывайте, что вам понадобится не только вид сверху, но и боковые проекции, особенно, если в помещении имеется такая деталь, как, например, вентиляционный короб.
Определение формы (то есть планировки и расположения) мебели. Вы должны выбрать, вдоль какой стены будет стоять кухонный гарнитур. На этом этапе неплохо уже определиться со стилем и вариантами декорирования.
После фиксации размеров кухни определяют, какого размера будет кухонная мебель, выбирают материалы и подсчитывают их нужное количество.

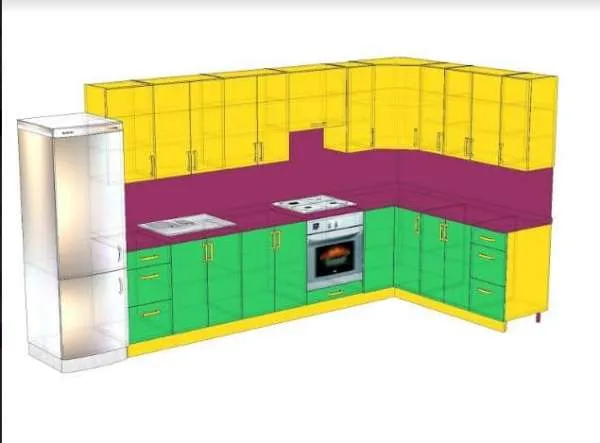

Коричнево-белый дизайн углового проектаИсточник hzcdn.com

После выяснения размеров кухонного гарнитура необходимо составить список бытовых приборов, которыми вы планируете оснастить кухню

Для каждого прибора указывают его ширину, это важно для правильного встраивания девайсов в инфраструктуру помещения

Планировку гарнитура правильно начать с разделения стены на модули. Для этого надо задать ширину нижних ящиков, и не забыть про встраиваемую технику. Также по модулям делится верхняя часть стены

Важно соблюдать пропорциональность ящиков (шкафов): модули разной ширины не прибавят кухне красоты

Необходимо сделать, по крайней мере, два варианта планировки с учетом изменения расположения холодильника, варочной поверхности и раковины. Заранее прорабатываются следующие моменты:

На план вносится дополнительная подсветка рабочей зоны (если предусмотрена).
Необходимо удостовериться, как будут открываться (выдвигаться) модули, станут ли они мешать друг другу.
В соответствие со стилем выбирается мебельная фурнитура.

Готовые варианты необходимо обсудить с членами семьи, показать их знающему человеку, после чего внести доработки и подготовить финальный вариант.

Угловая кухня в современном стилеИсточник mlstatic.com

Создание проекта: с чего начать ↑

Размеры кухонного гарнитура диктуются габаритами помещениями, нюансами расположения коммуникаций, дверных проемов, окон, ниш и выступов

Поэтому крайне важно сделать точные замеры, обозначив на плане все элементы

Замеры на бланке:

Схема помещения от руки

Разрабатывая проект кухни, следует учитывать размеры бытовой техники, стандарты столешниц, приемлемые габариты шкафчиков (высота, ширина, глубина).

Важно!

Информация о габаритах техники находится в техническом паспорте, подготовленном производителем.
Стандартные размеры столешницы из ЛДСП:
высота: 28 и 38 мм;
длина: 3050 и 4200 мм;
глубина: 600, 800,1200 мм.

Стандартные размеры кухонных шкафов ↑

Высота верхнего яруса варьируется в пределах 70-90 см с шагом в 5 см.

Высота нижнего яруса кухни: 850 или 900 мм. Глубина нижних шкафчиков: 500 мм – в этом случае нависание столешницы составит 4 см спереди (над фасадами) и 6 см сзади.

Глубина навесных шкафов – 30 см без учета дверок.

Стандартная ширина кухонных шкафчиков: 300, 400, 500, 600, 800, 1000 мм. Стандарт для сетки-карго (бутылочницы): 150, 200, 300 мм. Ширина шкафчика под вытяжку: 600, 700, 900 мм.

Габаритный размер нижнего углового шкафа: 800х800 или 900х900 мм.

Верхний угловой шкаф: 550х550 или 600х600 мм.

Расположение стандартных шкафчиков в прямой кухне

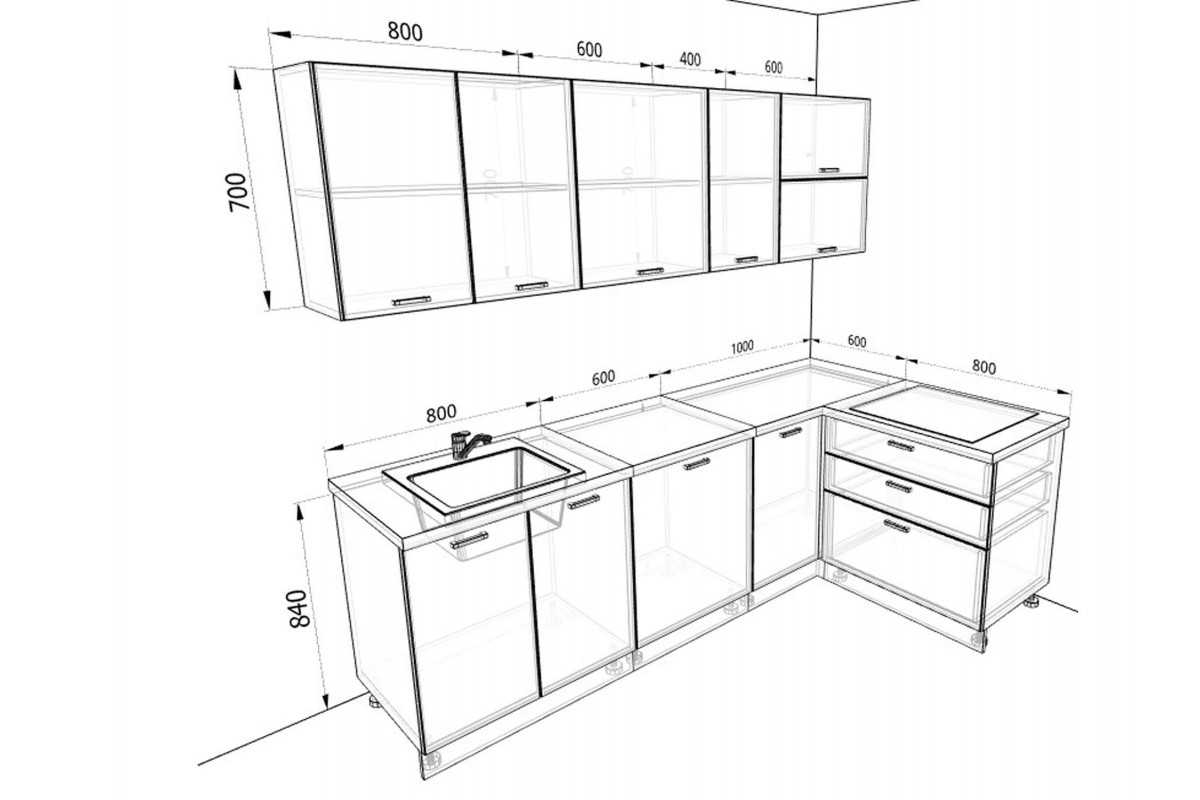

Чертеж стандартного комплекта мебели для прямой кухни

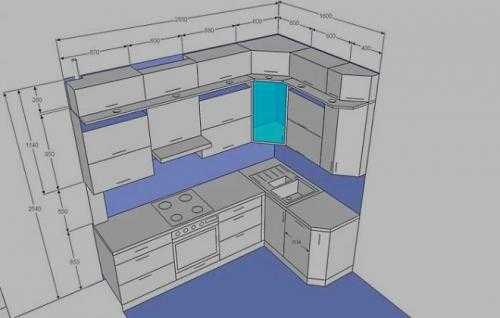

Расположение стандартных шкафчиков в угловой кухне

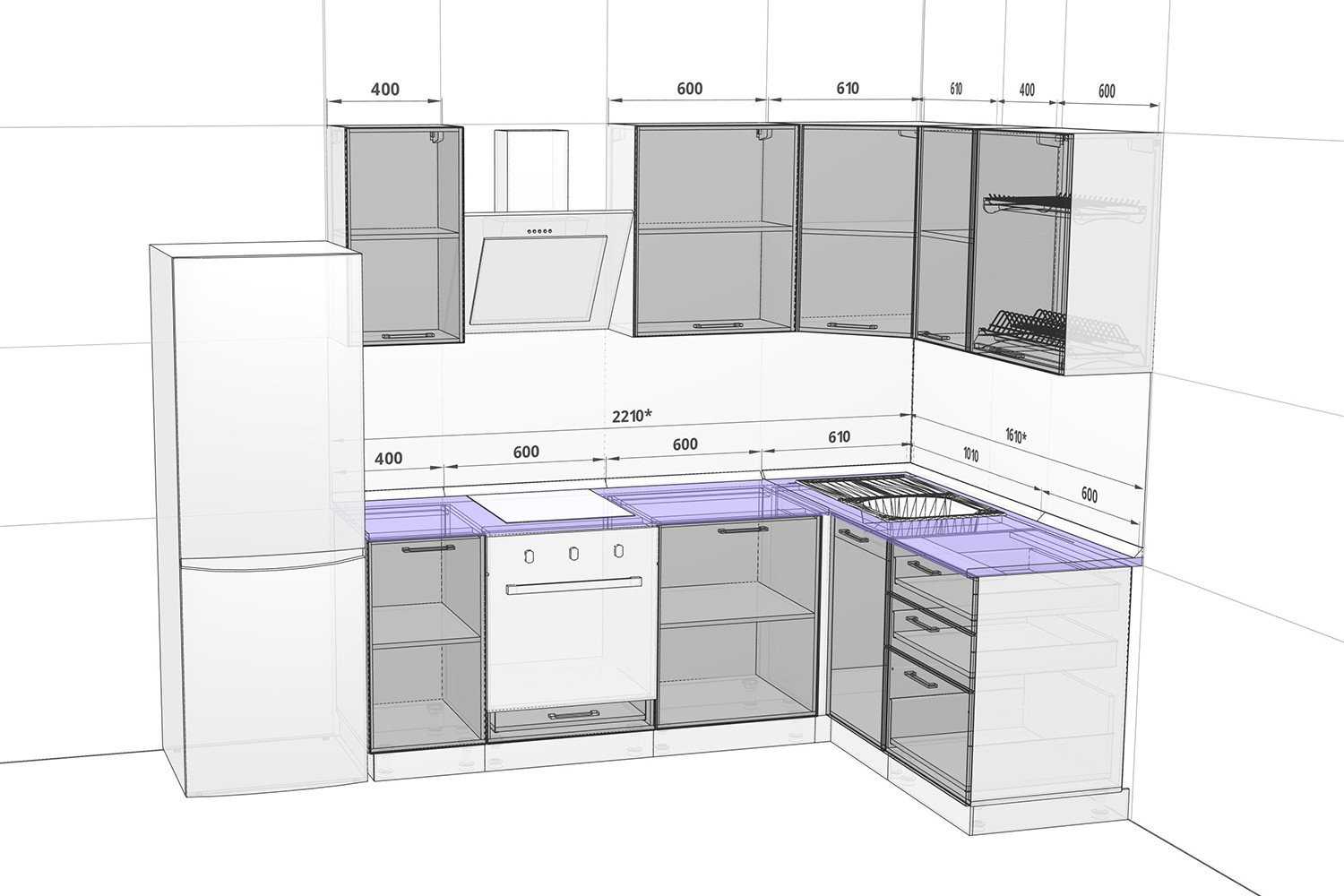

Чертеж стандартной угловой кухни с горизонтальными навесными ящиками

Принципы проектирования нестандартных шкафчиков ↑

В случае невозможного применения стандартных размеров кухонных шкафов, необходимо самостоятельно создать чертеж каждой тумбы отдельно с учетом нюансов помещения. Некоторые варианты, когда нужна нестандартная мебель:

Выступы или ниши в стене. В этом случае глубина шкафа меняется в зависимости от размера деформации стены. То есть если за предполагаемой мебелью находится ниша 200 мм – глубину тумбы вполне реально увеличить на 150-180 мм. Если же, наоборот, за задней стенкой мебели расположен выступ – то глубину следует сделать меньше.
Наличие коммуникаций, розеток. Здесь нужно проследить, чтобы остался свободный доступ к важным коммуникационным узлам (стыки, соединения, вентиляционные решетки, вентили, краны и пр.) и к свободному использованию розетки по назначению. Для этого на чертеже кухни сперва размещают схематическое изображение объектов, а во время проектирования каждого шкафа, прорисовывают их пунктирной линией на задней стенке.Пунктир – вариант указания мест для вырезов во время сборки и монтажа.
Индивидуальная задумка, сложные конфигурации мебели и др. В этом варианте каждый элемент мебели разрабатывается индивидуально отдельным чертежом. Желательно прорисовывать все сложные соединения крупным планом.

Выступ в стене: примерный чертеж нижнего кухонного шкафа

Чертеж навесного ящика с утопленной задней стенкой под газовую трубу

Зачем рисовать эскиз – цели эскизирования ↑

Даже самый простенький карандашный набросок способен сохранить на бумаге внезапно пришедшую идею, которая далее развивается в полноценную концепцию. Что уж говорить об эскизном дизайн-проекте интерьера – с его помощью вы можете решить сразу несколько задач:

за счет рационального распределения пространства добиться функциональности помещения и комфорта для всех домочадцев и гостей;
определить оптимальное местоположение мебели, электрооборудования, санитарной и бытовой техники в соответствии с требованиями безопасности и эргономики;
уточнить размеры элементов рабочей и обеденной зоны, спроектировать кухонный гарнитур, разработать деталировку кухни для распила;
увидеть свои замыслы в 3D-формате, выбрать подходящую цветовую гамму и подобрать материалы, при необходимости их скорректировать;
продумать элементы декора в соответствии со стилем кухни и сопоставить его с оформлением всего дома или квартиры;
проконсультироваться со специалистом, составить план монтажа-демонтажа конструкций, согласовать ремонт с исполнителями, провести авторский надзор.

Как видите, желание увидеть на рисунке кухню во всей ее будущей красе далеко не праздно, а усилия на его создание многократно оправдываются экономией времени и денежных средств.

Спроектировать кухню можно на компьютере и вручную

На чертежах и схемах виден каждый миллиметр пространства

Проектирование выкатных ящиков

Существует два типа выкатных ящиков это метабокусы, фактически это системы уже готовых ящиков, и ящик изготовленный индивидуально из ЛДСП. Какой тип выбрать решать вам. Можно сказать лишь, что обычный выдвижной ящик можно изготовить любого размера, тем самым полностью заполнить пространство в шкафу, стандартные конструкции имеют жестко фиксированную величину. Так же к обычному выдвижному ящику удобнее крепить фасад.

При проектировании обычных ящиков следует знать некоторые особенности, связанные с системой выдвижения этих ящиков. Существует два вида это роликовые направляющие и шариковые. Иногда они называются направляющие не полного выдвижения (роликовые) и полного выдвижения (шариковые). Если смотреть на эти системы выдвижения с точки зрения проектирования ящиков, то основное отличие заключено в том, что роликовые направляющие имеют допуск в 1 мм, а шариковые нет. Т.е. ошибаться с размерами для шариковых направляющих не желательно. С практической стороны вопроса у шариковых направляющих есть один недостаток это наличие смазки в механизме, о которую можно испачкаться. В роликовых направляющих смазки нет, соответственно и этой проблемы нет.

Для примера приведу расчет элементов ящика для шкафа шириной 40см. Толщина направляющих, что роликовых, что шариковых в среднем 13мм. Поэтому габаритные размеры ящика получаются ширина 34,2 см длина 50-54 см.

Рис.12. Выдвижной ящик.

Деталировка кухонных модулей. Как правильно рассчитать деталировку нижних модулей прямой кухни

Внутренняя конструкция столов-тумб проектируется следующим образом.

Боковины кухонных столов-тумб упираются в донышки и ставятся на регулируемые ножки. Сверху боковины стянуты планками, к которым в свою очередь крепится столешница. Внутри кухонных столов-тумб могут быть полки и ящики. Особенной, специфичной конструкцией наделен стол-мойка и тумба для встраиваемой духовки.

Также по общепринятому эргономическому стандарту высота нижнего ряда кухни проектируется 850мм. За минусом толщины столешницы и высоты кухонных ножек, высота короба будет 720мм. Глубина корпуса варьируется 500-550мм при ширине столешницы 600мм. Пусть в нашем случае будет 500мм – этого вполне достаточно для врезки мойки и установки духового шкафа.

Как сделать кухонный стол-мойку своими руками

Кухонный стол-тумба под мойку делается без задней стенки. Планки для крепления столешницы разворачиваются ребром, чтобы не мешать врезке мойки. Задняя планка выполняет роль ребра жесткости (поскольку задней стенки ДВП в мойке нет) и опускается несколько ниже.

Детали стола-мойки можно легко рассчитать самостоятельно, зная толщину ДСП – 16мм.

Дно 600х500 – 1шт.
Боковины 704х500 – 2шт.
Планки – 568х80 – 2шт.

Видимые торцы деталей закатываются кромкой. Для стола-мойки деталь «дно» закатывается кромкой в круговую, а боковины и планки – по двум длинным сторонам.

Как сделать кухонный стол-тумбу с полкой своими руками

Следующий за мойкой кухонный стол-тумба с полками рассчитывается совершенно аналогичным образом.

Полки обычно заглубляют относительно боковин на 10-20мм. Заднюю стенку набивают внахлест по периметру задней части.

Расчет деталей ДСП стола-тумбы с полками будет выглядеть следующим образом:

Дно 600х500 – 1шт.
Боковины 704х500 – 2шт.
Планки – 568х80 – 2шт.
Полка – 568х480 – 2шт.

Задник ДВП немного уменьшают по периметру, чтобы его края не выходили за пределы стола-тумбы. То есть при габарите 720х600 размер задника будет 718х598.

Как сделать кухонный стол-тумбу под встроенный духовой шкаф

О нюансах проектирования стола-тумбы под духовку можно прочитать здесь . В статье рассмотрены все моменты по расчетам деталировки на этот модуль кухни.

В нашем случае детали ДСП для изготовления стола-тумбы под духовку можно записать так:

Дно 600х500 – 1шт.

Чертёж

Схема будущего кухонного гарнитура создаётся по определённому порядку. В первую очередь продумывается расположение рабочего треугольника. Последовательность такова:

Холодильник;
Раковина;
Плита или варочная поверхность.

Варианты размещения рабочей зоны на кухне

Столешница, как правило, на угловой кухне помещается между мойкой и плитой. Расстояние должно быть не менее полуметра в целях техники безопасности — нельзя допускать попадания брызг воды на горящие конфорки. Расстояние от мойки до холодильника должно быть 1-1,5 метров, чтобы быстро доставать всё необходимое. Такая расстановка на чертежах угловой кухни обусловлена удобством работы.

Планировка кухни с правильным размещением рабочего треугольника

По этим причинам крайне не рекомендуется размещать плиту рядом с окном:

Ветер может задуть огонь конфорок;
Открытые окна могут мешать подойти к плите.

Возле окна лучше разместить мойку

Для столешницы окно отличное место, так рабочая поверхность получит дополнительное освещение. Отдельно стоит подумать о хранении посуды, особенно сковородок и кастрюль. Для этого на чертеже отмечаются напольные тумбы и навесные шкафчики. Чтобы гарь и жир не распространялись по кухне, потребуется хорошая вытяжка, расположение которой также отмечается на схеме.

Телескопичная встраиваемая вытяжка подойдёт под любой интерьер

Мерки

Чтобы чертёж углового кухонного гарнитура был максимально точным, необходимо сделать качественные замеры. Это ответственная часть работы, даже небольшие ошибки могут привести к тому, что в результате мебель просто не встанет на место. Примеры чертежей с размерами для ремонта кухни своими руками можно посмотреть на фото далее.

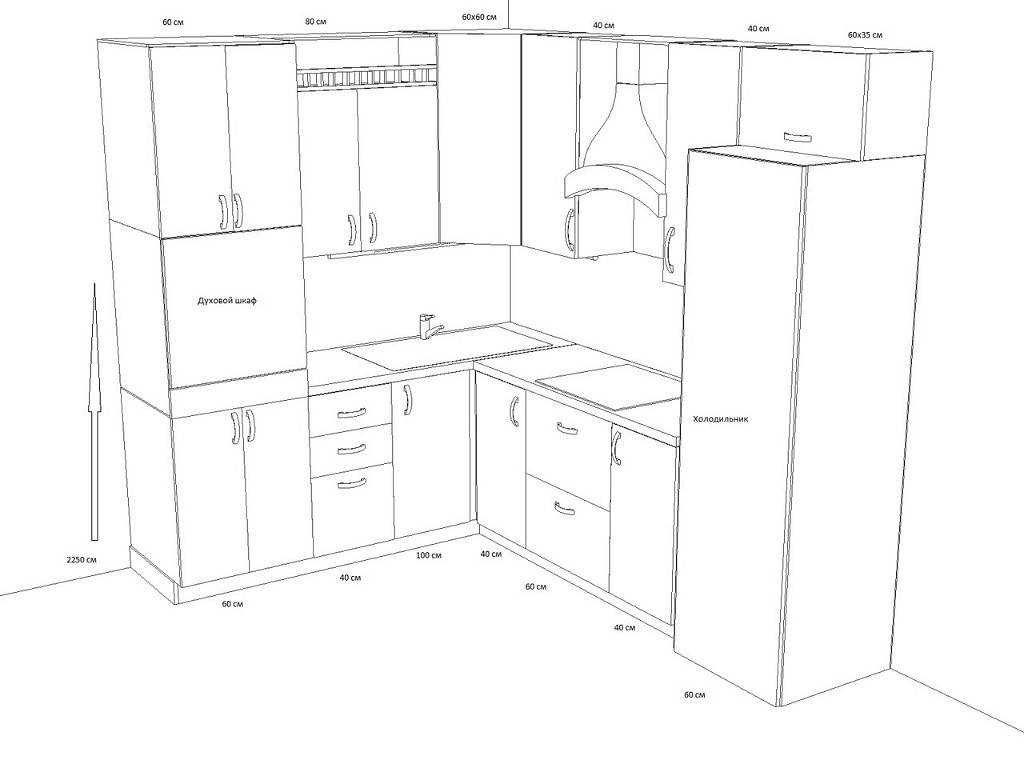

Чертёж, созданный в одной из компьютерных программ с учётом всех замеров

Одними из самых важных параметров являются длина и высота стен, это нужно, чтобы точно рассчитать количество шкафов вместе с их габаритами. Вот стандартные мерки, которые берутся за основу для дизайна угловой кухни:

Высота тумб и столешниц, как правило, составляет 85 см, это примерно уровень пояса для человека среднего роста.
Глубина рабочей поверхности до 50 см, она может быть меньше — всё зависит от расположения газовых труб и водопровода, идущих вдоль стен.
Ширина тумб и навесных шкафчиков бывает разной — от 30 до 80 см. Самые узкие варианты используются, если планируются выдвижные ящики и полки. Для распашных моделей выбираются более широкие размеры.
Самая широкая тумба, как правило, подбирается под мойку — около 80 см. Если угловая кухня небольшая, стоит отметить на чертеже размеры 60 см.
Ширина навесных шкафчиков и полок выбирается по тем же критериям, что и у напольных тумб. Красивее и удобнее смотрятся модели поуже.
Стандартная глубина навесной мебели 30 см, а высота 71,5 см. Если мало места, а высота потолков позволяет, можно изменить этот параметр в большую сторону.
Расстояние между верхними и напольными деталями гарнитура 65 см, это крайне вариативный параметр и подбирается с учётом роста хозяев дома.

3-D макет будущей кухни

Приведённые выше размеры могут использоваться для чертежей и схем кухни, собранной своими руками. Это не жёсткие требования, все параметры можно менять под индивидуальные особенности помещения, потребности домочадцев и пр. Единственная деталь, чей размер действительно важен, это фасад — изготовление на заказ нестандартных моделей обходится дороже.

Нюансы при работе с размерами мебели

Расчёт размеров мебели самый важный этап при создании чертежей угловой кухни, ему следует уделить особое внимание. Каждый элемент гарнитура просчитывается по отдельности

Притом наибольшие трудности при расчётах возникают с тумбой под духовку с варочной панелью, тут надо скрупулёзно отметить размеры мебели, учитывая габариты техники.

Кроме общего чертежа угловой кухни с размещением всей мебели с техникой потребуется составить несколько отдельных стен с подробной детализацией каждого элемента гарнитура кухни. Это все ящики, полки, дверцы, стенки, крышки, задняя панель. Также на схеме стоит отметить место расположения ручек, петель и пр. Варианты дизайна угловой кухни, сделанной своими руками по выбранным размерам и чертежам можно видеть на фото ниже.

Список элементов

Чертежи и схемы обязательно необходимо дополнить точным списком всех деталей гарнитура, указав их размеры и точное количество. Фурнитура также входит в этот перечень. Основные пункты списка:

Задняя панель;
Боковые детали;
Фасад.

Также указывается материал, из которого планируется изготовить детали. Для корпуса лучше выбирать наиболее прочные варианты, например, дерево, а вот для задних стенок подойдёт толстый лист фанеры.

Дополнительные правила расположения мебели

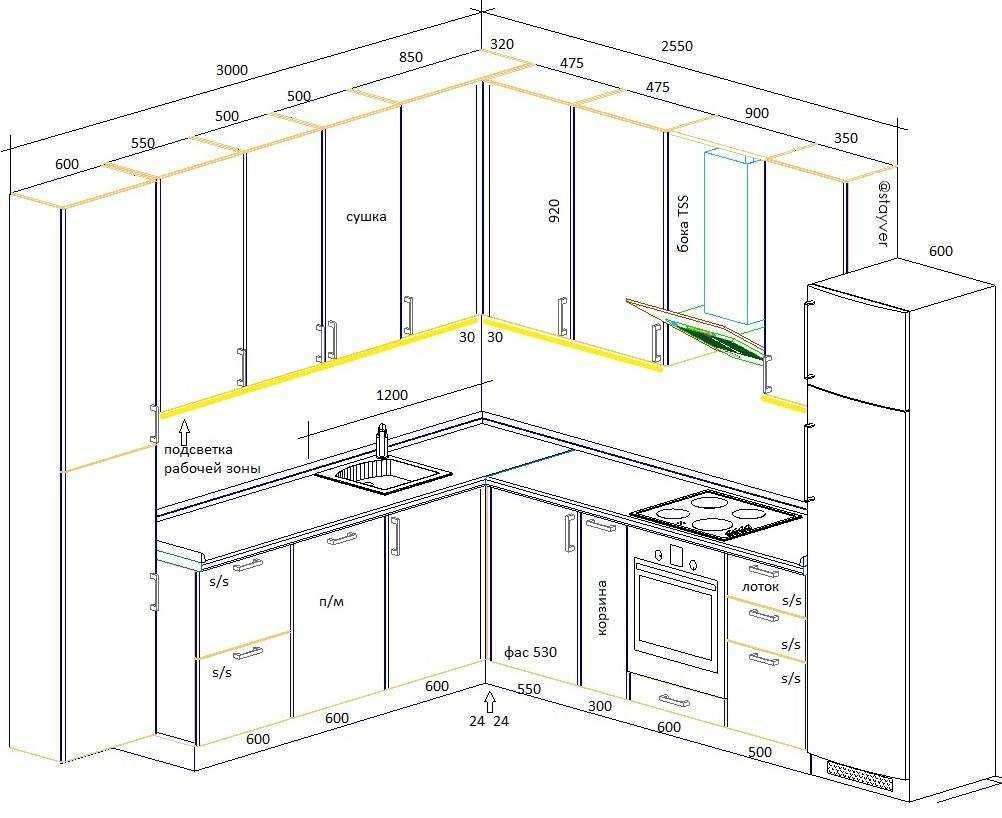

Детальный план конструкции кухонных шкафов с указанием конкретных элементов и видов их монтажа

Учтите расположение газовых и сантехнических труб. Первые скрывать за фасадами шкафчиков нежелательно. А вот водопроводные пути нужно спрятать от глаз домочадцев и гостей. Рассчитайте необходимые отверстия в шкафчиках. Если мойка расположена не сразу у труб, придется сделать сквозные проходы в стенах.

Гипсокартонный короб, под которым укрыта труба, может стать самостоятельным предметом интерьера

Не забывайте, что под шкафчики нужно отвести дополнительное пространство (для открытия дверец). Оно равно длине секции, 45-70 см. Не ставьте ближе, чем на это расстояние, кухонные островки и барные стойки.

Газовые трубы спрятаны в декоративном шкафчике

В последнее время СВЧ-печь и кофемашину переносят в верхнюю линию шкафчиков. Нижняя половина секции сменяется на открытую нишу, куда устанавливается один из приборов. Не располагайте такие ниши над плитой или мойкой, т.к. это может привести к короткому замыканию. При расчете высоты и длины учитывайте параметры прибора: обычно микроволновые печи выпускаются с габаритами 50 на 40 см, кофемашины – 45 на 60.

Этап 4. Замеры помещения

Перед тем как спроектировать гарнитур, нужно измерить и пометить на плане:

Длину и ширину помещения;
Высоту стен от пола до потолка;
Расстояние между стенами;
Расстояние от углов до двери;
Двери и окна, а также расстояние от их краев до пола, потолка, углов. Не забудьте замерить и запас места, необходимое для открывания окон и дверей;
Размеры всех выступов;
Расстояние от стены и от пола до вытяжного отверстия;
Размеры и расположение труб, вентиляционных шахт, радиатора, газовой колонки , если она есть;
Розетки и выключатели. Если вы находитесь на стадии ремонта, то обозначьте на плане расположение розеток в настоящий момент, а также их желаемое расположение и число в будущей кухне;
В случае, если у вас уже есть бытовая техника, то нужно измерить и ее.

Крайне важно все параметры измерить правильно. Ошибка даже в 0,5 см может доставить вам немало проблем на этапе сборки. Подсказка

Подсказка

Перед походом в магазин измерьте все параметры сами. Однако рекомендуем не отказываться от услуги штатного замерщика, которую вам предложит продавец уже после составления проекта. После этих «контрольных» замеров, проект еще раз уточняют, утверждают и только потом начинают изготавливать вашу будущую кухню.

Важные нюансы

Любая разработка макета гарнитура строится в соответствии с определенными правилами, касающимися строгого порядка размещения основных элементов кухни:

холодильник;
раковина;
стол для рабочих нужд;
плита.

Такое четкое следование позволит добиться наиболее рационального пребывания в этом помещении, при котором каждое действие окажется продуктивным. Плита не должна находиться под окном, чтобы случайное дуновение ветра внезапно не погасило огонь. Также не рекомендуется устанавливать ее у стены, ведь постоянная готовка, кипящее масло не лучшим образом отразятся на ее поверхности.

Схемы кухонных модулей. Чертежи и размеры кухонных шкафов

Изготовление мебели для кухни самостоятельно уже давно не является трудной задачей, поскольку в продаже есть все необходимые для этого материалы и инструменты. Главное в этом деле — четко и правильно сделать замеры и составить чертеж. Это станет залогом успеха и экономии.

При изготовлении кухни главное – правильно сделать замеры и составить чертеж.

Чертежи и схемы кухонных шкафов (эскизы)

Если кто-то сомневается, нужны ли для того, чтобы правильно определить размеры кухонных шкафов чертежи, ответ однозначный — проектирование кухонной мебели делается обязательно. Первоначально проводят замеры помещения, а затем, отталкиваясь от них, набрасывают эскизы будущих элементов мебели и их расстановку по периметру.

Без эскизов сделать кухонные шкафы будет непросто.

Размер комнаты, разводка коммуникаций, расположение окон и дверей, наличие нестандартных проемов — все это повлияет на размещение многих функциональных объектов.

Размещение объектов во многом зависит от размера комнаты.

Кроме того, на схеме нужно четко обозначить, где будут располагаться основные коммуникации и бытовая техника:

плита или варочная поверхность;
посудомоечная машина;
холодильник;
мойка;
вытяжной шкаф;
розетки;
трубы подачи газа, воды и канализации.

На чертеже нужно обозначить расположение основных элементов кухни.

После того, как сделаны все необходимые измерения и есть общий чертеж будущего гарнитура, можно приступить к проектированию отдельных его частей.

Стандартные

Чтобы сделать чертеж стандартного кухонного гарнитура, не нужно прилагать много усилий — такие наборы состоят из шкафов, размеры которых типовые для любой модели.

Стандартный гарнитур состоит из типовых шкафов.

Они могут колебаться, но в большинстве случаев это касается только длины, которая зависит от площади помещения. Остальные параметры остаются практически неизменными и максимально составляют (высота; ширина; глубина в см):

для верхних: от 70х30х30 до 90х90х30;
для нижних: от 85х30х40 до 90х90х50;
угловой нижний: 80х80 или 90х90;
угловой верхний: 55х55 или 60х60.

Чертеж стандартного гарнитура сделать несложно.

Важно! Регулируя размеры, следует уменьшать или увеличивать шаг на 5 см. Эти параметры хоть и являются стандартными, но не обязательны — каждый решает для себя, какие лучше подойдут

Нижний ряд

Кроме стандартных нижних шкафов с полками, следует учитывать, что потребуется сделать расчет для тумбы под мойку. Размеры могут быть следующие:

ширина: 800;
боковые стены: 500х722;
поддон: 500х768;
верхняя планка: 80х768;
нижняя планка: 100х800.

Размеры тумбы под мойку могут отличаться.

Тумба нижняя с одной полкой шириной 600 мм выполнена с размерами:

боковые стены: 500х722;
поддон: 500х568;
полка: 500х568;
нижняя планка: 100х600.

Для нижней тумбы можно сделать ширину 600 мм.

Обратите внимание! Параметры столешницы регулируются соответственно нижнему ряду шкафов, но требуется учитывать, что она должна нависать над передним краем и задней стенкой, на 4 и 6 см соответственно

Столешница должна нависать над краями на несколько сантиметров.

Верхние модули

Настенные модули могут быть выполнены в трех вариантах: вертикальные, горизонтальные и прямоугольник. При выборе любого из них, стоит учитывать основное правило: высота шкафа должна быть такой, чтобы верхние полки были в свободном доступе.

Высота верхних шкафов должна позволять свободно до них дотянуться.

Верхний навесной модуль можно изготовить с размерами:

параметры: 800х720;
боковые стены: 300х720;
верх, низ, полка: 300х768.

Пример схемы расчета верхних кухонных шкафов.

Важно! Глубина внутренних полок должна быть меньше общей ширины шкафа

Выдвижные ящики

Популярный мебельный шкафчик для нижнего ряда обычно содержит четыре выдвижных ящика. Он удобный, функциональный и простой в изготовлении.

Выдвижные ящики довольно просты в изготовлении.

Можно остановить свой выбор на модуле с такими габаритами:

ширина: 400;
боковые стены: 500х722;
поддон: 500х368;
выдвижные конструкции: 140х500;
нижняя планка: 100х400.

Размер выдвижных ящиков зависит от ваших собственных нужд.

Можно уменьшить количество ящиков, тем самым, увеличив их полезный объем. Или сделать различной высоты, под собственные нужды.

Количество ящиков можно как уменьшить, так и увеличить по своему желанию.

Встроенная кухня

Особенное внимание необходимо уделить мебели, в которую потребуется встроить технику. При расчете размеров шкафов учитывают габариты варочной поверхности, духового шкафа и посудомоечной машины, которые можно отыскать в инструкции

Список необходимых деталей

К чертежам всегда необходимо составить спецификации (список деталей к каждому из шкафов) с указанием количества всех деталей будущей кухни. Главное – это не забыть указать фурнитуру. Пример списка деталей:

Задняя стенка (ДВП).
Боковые стенки (ЛДСП).
Фасад (он обычно выбирается раньше составления списка).

Дальше остаётся только осуществить заказ. Вопрос «Где?» можно даже не поднимать. В каждом небольшом городе достаточно мебельных цехов, которые за небольшие деньги сделают вам распил из материалов на мебельные элементы. Обычно им хватает сборочного чертежа, а также эскизов каждого элемента, разбитого на детали.

Также рекомендуем вам проверить все детали на предмет брака непосредственно перед расплатой, сверьтесь с чертежами, так как брак при распиле отнюдь не редкость и лучше его выявить на стадии приёма деталей.

Общие положения

Не открою Америки, если замечу, что прежде чем начать проектирование кухонного гарнитура, необходимо создать проект помещения в целом. Для этого необходимо знать точные размеры помещения, а также положение существующих коммуникаций. Бездумное расположение света, розеток, разводка воды и канализации, вентиляции и прочих вещей на ранних этапах ремонта, как правило, не даёт о себе знать, а вот уже ближе к финишу оно может сильно бросаться в глаза, нарушая как эстетику, так и функциональность помещения. Так что если вы не являетесь профессионалом, но считаете себя «самоделкиным» и верите в свои силы, то начните ремонт с изучения базовых данных, так сказать, прописных истин. Найдите в интернете и изучите статьи из разряда «20 типичных ошибок при проектировании кухни», «варианты расположения розеток на кухне», «выбор фасада для кухонного гарнитура» и т.п. Из них станет понятно, какие существуют стандартные размеры мебели, какие бывают кухонные фасады, на какой высоте навешивается настенный ряд шкафчиков и какое расстояние рекомендуют соблюдать между ним и напольным рядом.

Ну и для того, чтобы наконец начать «рисовать» шкафчики на бумаге, надо либо заранее приобрести всю крупную отдельно стоящую и встраиваемую бытовую технику, либо чётко представлять и знать её монтажные размеры и учитывать в проектировании. Для чего это нужно и так должно быть понятно.

Разработка чертежа и схемы кухонных шкафов с размерами. Самостоятельная разработка проекта кухни

Прежде всего, нужно исходить из конкретных размеров собственной кухни с учетом: габаритов помещения, расположения коммуникаций и вентиляции, окон, выступов и ниш, дверных проемов.

Сначала создается простой план помещения с указанием всех размеров и расстояний, на его основе будет нарисован чертеж всех шкафов. Затем нужно рассмотреть варианты бытовых приборов и устройств, сразу рассчитывая и соразмеряя их с имеющимся планом. Их габариты нужно определять не на глазок, а после внимательного прочтения технических характеристик.

Затем нужно рассчитать и выбрать важные элементы кухонной обстановки:

столешницы;

Могут быть различной длины, толщины и ширины, поэтому важно сразу обдумать, каких она будет габаритов. шкафчики

шкафчики.

Размеры мебели для кухни на чертежах в среднем одинаковы. Верхние, навесные – могут быть высотой до 90 см, нижний уровень – до 90 мм. Стандартная глубина – до полуметра, при этом столешница должна быть шире на 4–6 мм. Навесные шкафчики менее глубокие, обычно 30–40 см (это только полезный объем, без учета фасада).

Ширина шкафчиков – верхних и нижних – определяется только исходя из площади комнаты, которая будет под них отведена (30–100 см). Нижний шкафчик угловой конфигурации имеет обычно ширину от 80 до 90 см. Верхние угловые шкафчики для угла немного уже – до 60 см.

Ознакомившись с основными стандартными размерами кухонных шкафов и чертежами, проведя тщательные замеры, следует решить, возможно ли обойтись общепринятыми габаритами элементов или придется делать нестандартные модели.

Нестандартные шкафчики и тумбочки создаются также при наличии особенностей самого помещения:

ниши;
выступы;
расположение коммуникаций, не позволяющее вписать стандартные варианты;
электропроводка – розетки, к которым должен быть свободный подход;
собственный продуманный проект, который подразумевает нестандартный подход к меблировке кухни.

Выступы и ниши нивелируются путем игры с глубиной тумб и шкафов – она увеличивается или уменьшается. Для розеток предусматриваются вырезы, которые придется точно рассчитать еще на этапе создания общего плана.

Если воплощается собственный проект, то придется создавать и рассчитывать размеры кухонной мебели, чертежи – для каждой эксклюзивной детали.

В целом следует придерживаться следующей последовательности действий:

точное указание всех розеток, коммуникаций, труб, а также неровностей, выступов и ниш;
расстановка бытовой техники (с тумбами, они обычно бывают стандартных размеров);
далее на чертеже следует вписать все элементы со стандартными габаритами;
только в последнюю очередь рассчитываются и «встают на место» части гарнитура с особыми габаритами и необычной конфигурацией.

В качестве основы можно взять уже готовый чертеж с размерами и деталировкой и изменять его в соответствии с габаритами своей кухни.

В заключение

Sawyer

В интернете можно скачать также графические редакторы, имеющие функцию раскроя, распиловки, контроля над размерами заготовок. Используя их, мебельщик может из различного материала вырезать необходимые детали так, чтобы получить наибольшую экономию средств, а остатки были наименьшими. К ним следует отнести программу Sawyer.

Её основные возможности:

На базе спроектированных изделий и информации о материальных складских остатках составление задания раскроя.
Создание карт раскроя с учётом ширины и последовательности распила, технологических отступов и текстуры.
Ручное форматирование карт раскроя с распечаткой их чертежей.
Ведение статистики суммарной площади остатков и процента отходов.

В целом программа обеспечивает оптимизацию раскроя и поддержку учёта складских материалов независимо от профиля, а также размеров предприятия. Главное её достоинство – обеспечение эффективного алгоритма оптимизации использования материальных ресурсов.

Астра – мебельный конструктор

Его разработали специально для организации среднего и малого бизнеса в мебельной отрасли. Он пригоден для проектирования отдельных деталей, объектов меблировки, а также для разработки гарнитуров.

Пример интерфейса программы Астра мебельный конструктор

В его составе следующие модули:

Астра-Конструктор, позволяющий визуализировать разрабатываемые объекты;
Астра-Раскрой составляет карты присадки, чертежи раскроя;
Astra S-Nesting позволяющий раскрой произвольных форм при разработке сложных деталей.

К плюсам программного обеспечения следует отнести такие возможности как подбор экономичного раскроя, автоматическое размещение крепежа, проверка безошибочности соединения элементов. Важнейшие недостатки – это то, что расчёты стоимости не учитывают фурнитуру, к тому же в арсенале небольшая библиотека завершённых вариантов.

Все рассмотренные программы позволяют не только проектировать мебель самому, но и составлять планы помещений, обставлять их домашней или офисной меблировкой, разрабатывать дизайн дома и демонстрировать все эти этапы работы клиенту для выбора оптимального варианта конечного продукта. При таком ведении дела успех в бизнесе будет обеспечен.
