Какой выбрать теплый пол под ламинат?

Как выбрать модель тёплого пола?

При решении, как выбрать ту или иную модель тёплого пола, следует руководствоваться следующими критериями:

• будет ли служить тёплый пол главным источником тепла в доме или только дополнительным;
• какое напольное покрытие планируется использовать в помещении;
• какова общая высота помещения и состояние его перекрытий.

Различные напольные покрытия требуют установки разных нагревательных элементов. Не все системы подходят для ковролина или плитки, а другие нельзя положить под паркет или ламинат, поэтому нужно выбирать, какой лучше электрический теплый пол под конкретное финишное покрытие.

Электрический тёплый пол под плитку

Под керамогранит и керамическую плитку можно подложить:

• саморегулирующиеся и резистивные кабели;
• стержневые системы;
• кабельные маты.

Зато здесь нельзя использовать инфракрасные плёнки, поскольку они вступают в конфликт с плиточным клеем.

Если уж и требуется их совместить, то тогда на нагревающую плёнку нужно положить армирующую сетку, и уже затем залить всё плиточным клеем. Но при этом значительная часть теплового излучения застревает в этих слоях. Поэтому такой вариант будет неэффективным, к тому же, стержневые маты и инфракрасные плёнки являются наиболее дорогими материалами из всех, применяемых в электрических тёплых полах. Стоит воспользоваться более дешёвым и эффективным решением.

Электрический тёплый пол под ламинат и паркет

Ламинат и паркет можно обогреть следующими системами:

• греющим кабелем;
• инфракрасной плёнкой;
• стержневыми матами;
• кабельными матами.

Хотя можно использовать любую конструкцию, но всё же плёночная оказывается наиболее удобной, поскольку её укладка будет самой простой. Если брать греющие кабели, то следует предпочесть саморегулирующиеся.

Электрический теплый пол под ковролин или линолеум

Под линолеум также можно поместить любые греющие электрические элементы.

Худшими здесь являются электрические кабельные маты и резистивные кабели, поскольку линолеум боится перегревов.

Поэтому, если используются упомянутые выше элементы, то их необходимо дополнить правильно установленным качественным температурным датчиком.

Гораздо лучше с линолеумом сочетать саморегулирующиеся провода и стержневые маты, поскольку те не перегреваются.

Довольно неплохо показал себя в сочетании с этими покрытиями плёночный подогрев. Хотя плёнка боится перегрева (запираний), но температура её плавления очень высокая, что дает дополнительный запас прочности, если температурный датчик системы выйдет из строя.

Рейтинг лучших теплых полов под ламинат (ТОП-7)

Чтобы Вам было проще определиться с выбором, мы составили рейтинг из 7 вариантов теплых полов, основываясь на мнениях владельцев. В рейтинг включены:

Electrolux EMSM 2-150-0.5

Нагревательный мат, предназначенный для монтажа кабельного теплого пола. Экономичен по сравнению с другими аналогами, средняя стоимость составляет 4090 рублей. Универсальный размер мата 100 х 50 см максимально удобен при установке в любой комнате и позволяет подогнать размеры, не беспокоясь о повреждении нагревательного элемента. Огнеупорен, самозатухает при возгорании.

ДОСТОИНСТВА:

• основа растягивается, что удобно при монтаже в помещениях, где много углов, шкафов и техники
• греющая жила хорошо защищена
• потребляет мало электроэнергии
• нагревает пол достаточно быстро, а затем легко удерживает температуру
• не перегревается

НЕДОСТАТКИ:

не обнаружено

Electrolux EMSM 2-150-0.5

Теплолюкс Express 2.8 м2 300Вт

Стоимость начинается от 7820 рублей. Экранирован, максимально достигаемая температура пола при нагреве составляет 30 градусов. Срок службы около 2-ух лет, размер пленки мата 200 х 140 сантиметров. Хорошее качество, потребляемая мощность составляет 300 Вт. Лучшей температурой эксплуатации будет 12-20 градусов.

ДОСТОИНСТВА:

• довольно длинный провод
• быстро нагревается
• долго сохраняет тепло
• выполнен аккуратно, очень тонкий, край обработан по периметру, поддается очистке
• в комплекте удобная сумка

НЕДОСТАТКИ:

нет выключателя, приходится каждый раз выключать из розетки

Теплолюкс Express 2.8 м2 300Вт

Warmstad WSM-100-0.65 0.65м2 1.3м 100Вт

Хорошее качество за минимальную цену, колеблющуюся от 1869 рублей. Двухжильный тонкий кабель обеспечивает максимально равномерный нагрев всей поверхности теплого пола. Предельная потребляемая мощность при использовании – 98 Вт, размер пленки равен 130х50 сантиметрам. Номинальное напряжение 230 В.

ДОСТОИНСТВА:

• хорошее соотношение цены и качества
• простота монтажа
• прочная сетка
• двухжильный греющий кабель надежно закреплен на основании
• прогревает быстро

НЕДОСТАТКИ:

отсутствие самоклеющейся основы

Warmstad WSM-100-0.65 0.65м2 1.3м 100Вт

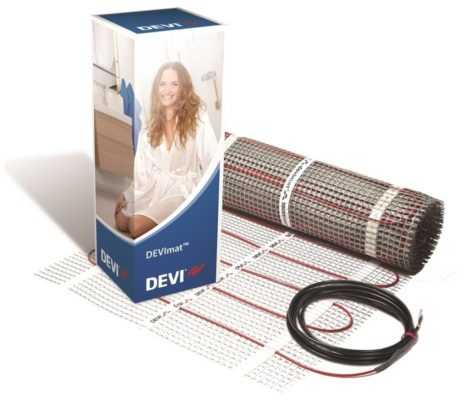

DEVI DEVIcomfort 150T (DTIR-150) 150Вт

Стоимость нагревательного мата – 5964 рубля. Экранированный, прекрасно подходит для укладки под ламинат. Двужильный, имеет максимально долгий срок службы, огнеупорен. Площадь обогрева – 1 квадратный метр. Потребляемая мощность равна 150 Вт, длина пленки 200 сантиметров, ширина 50 сантиметров.

ДОСТОИНСТВА:

• толщина мата 4 мм.
• отличная самоклеющаяся основа, хорошо липнет к основанию
• монтаж простой
• подробная инструкция
• быстро нагревается после включения

НЕДОСТАТКИ:

не обнаружено

DEVI DEVIcomfort 150T (DTIR-150) 150Вт.

Caleo Platinum 50/230-0,5-1,0, 50/230 Вт/м2, 1 м2

Инфракрасный теплый пленочный пол с улучшенной технологией обогрева, минимальная цена — 4073 рубля. Переменная мощность в сочетании с серебряной сеткой делают его замечательным материалом для монтажа. Полная саморегуляция, прозрачная пленка, защита от перегрева. Срок службы составляет 50 лет! Приведенная потребляемая мощность равна 230 Вт.

ДОСТОИНСТВА:

• удобство монтажа
• функция саморегулировки
• возможность ставить мебель
• нагревается быстро
• хорошая комплектация, в коробке дополнительные комплекты для соединения матов

НЕДОСТАТКИ:

не обнаружено

Caleo Platinum 50/230-0,5-1,0, 50/230 Вт/м2, 1 м2

Национальный комфорт ПНК 220 Вт/м2 2 м2 440 Вт

Средняя стоимость инфракрасной пленки 2588 рублей. Хорошо заземлен и экранирован, максимально эргономичен в укладке. Длина укладочного материала составляет 400 сантиметров, ширина — 50 сантиметров. Срок службы около 7 лет. Номинальное напряжение 220 В.

ДОСТОИНСТВА:

• хорошее соотношение цены и качества
• режется удобными полосками и кладется там, где это требуется
• быстрый и равномерный обогрев поверхности
• информативная инструкция
• работает без нареканий

НЕДОСТАТКИ:

в комплекте мало клемм

Национальный комфорт ПНК 220 Вт/м2 2 м2 440 Вт

Green Box Agro GB150 10 м 150 Вт

Греющий кабель будет хорошим выбором для тех, кто желает самостоятельно уложить теплый пол в помещении. Стоимость составляет 1946 рублей. Длина обогревающего кабеля – 10 метров, длина холодного шнура составляет 3 метра. Потребляемое номинальное напряжение 230 В.

ДОСТОИНСТВА:

• нагревательный элемент в виде экранированного двухжильного кабеля толщиной всего 3.5 мм.
• кабель крепится “змейкой” на направляющие — можно выложить любую форму
• греется быстро
• легко монтируется
• удобная пластиковая катушка

НЕДОСТАТКИ:

не обнаружено

Green Box Agro GB150 10 м 150 Вт

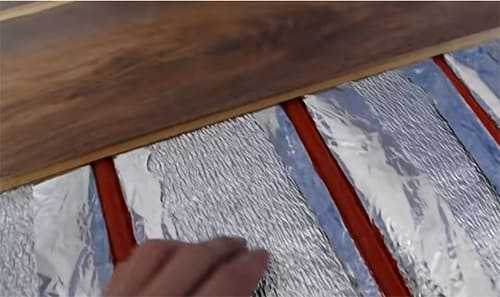

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

1. Устойчивостью к «рабочей» температуре системы «теплый пол».
2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
8. Положите на пол сетку мак, полистирол или специальную ленту.
9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» – в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
16. На залитый водяной теплый пол укладываем подложку и ламинат.

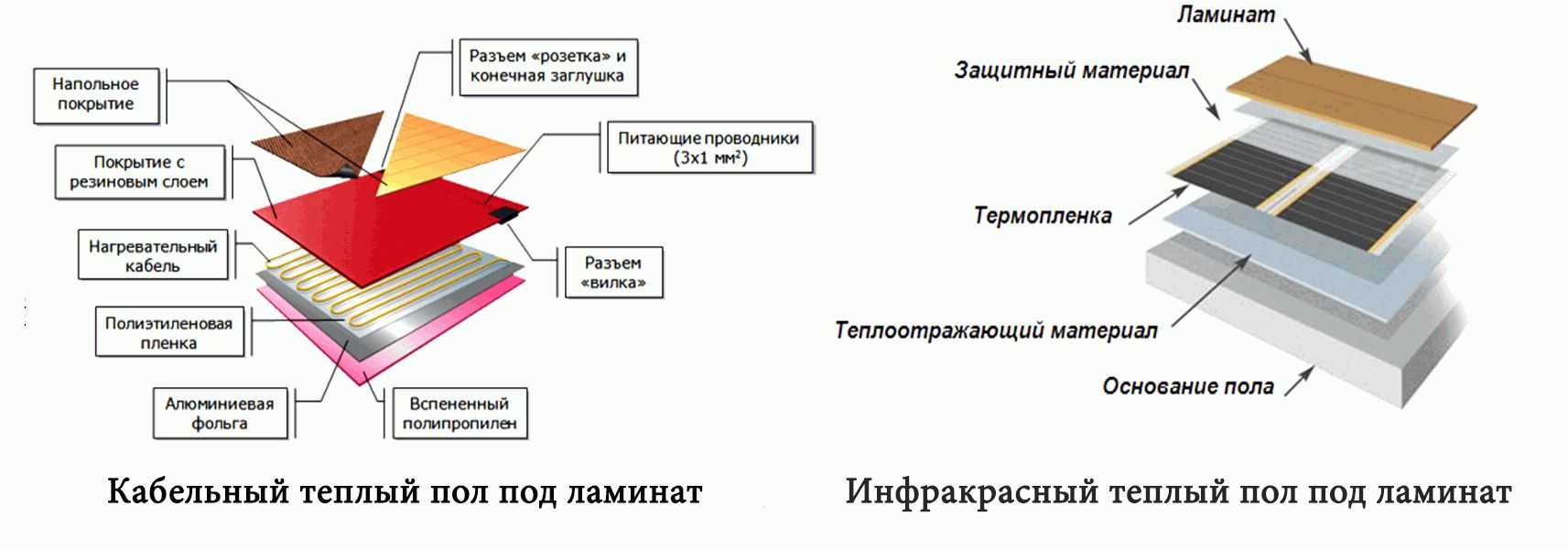

Электрический тёплый пол под ламинат: какой лучше?

На сегодняшний день наибольшее распространение получили три разновидности размещаемых под напольным покрытием систем отопления:

1. Предназначенные для укладки на специально подготовленное основание кабели.
2. Готовые для монтажа маты, состоящие из того же кабеля, закреплённого прочной основе.
3. Плёнка с размещёнными на ней элементами инфракрасного обогрева.

У каждого из перечисленных вариантов есть свои преимущества и недостатки.

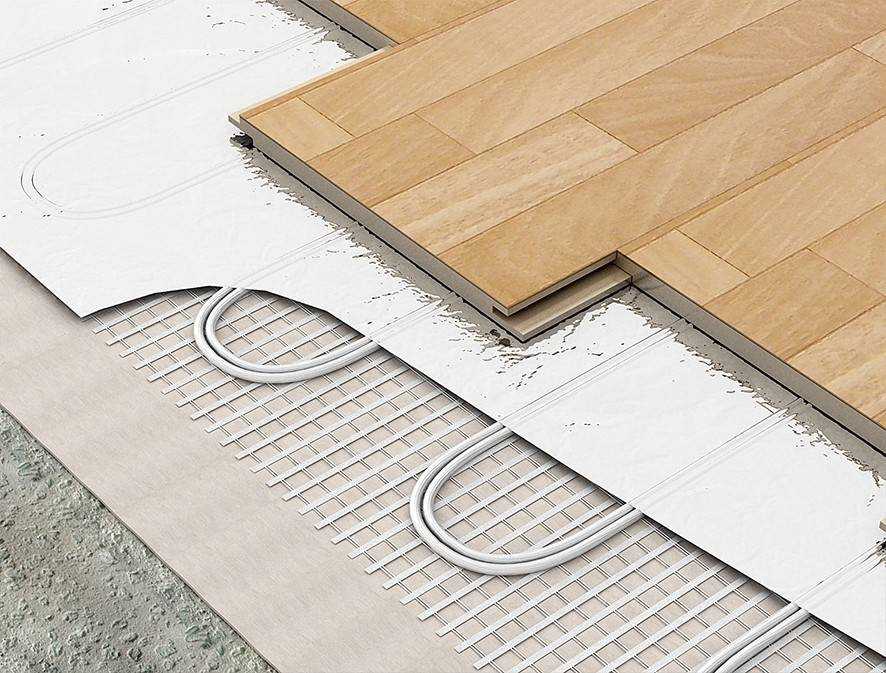

Нагревательный кабель под ламинат

Разматываемый из бухт и поставляемый кусками определённой длины, провод с высокой резистивностью хорош тем, что

• Стоит относительно недорого. Правда, при его применении повышаются расходы на необходимые для монтажа работы и материалы.
• Может располагаться даже в труднодоступных местах и только там, где в этом действительно есть необходимость.

Он позволяет варьировать удельную мощность систем обогрева по желанию заказчика за счёт изменения расстояния между витками. Однако:

• Укладку кабеля рекомендуется производить в бетонную стяжку, дабы предохранить его от повреждений. Это несколько усложняет процесс монтажа и снижает эффективность оборудования, поскольку часть энергии расходуется на обогрев слоя бетона.
• Существенно увеличивается высота пола, поскольку обеспечить необходимую прочность свободно располагающегося двухжильного провода удаётся только в пределах определённой толщины.
• Появляется необходимость в выполнении предварительных расчётов. С этой работой могут справиться только опытные, хорошо подготовленные специалисты.

В этой категории представляет интерес лучшие фирмы производителей теплого пола. Однако большинство экспертов сходится во мнении, что это не лучший вариант тёплого пола под ламинат.

Готовые маты под ламинат

Подобное конструктивное решение получило широкое распространение, поскольку имеет ряд признанных достоинств. Оно позволяет:

• Существенно упростить процесс монтажа. Как правило, секции фиксируются с помощью специального или плиточного клея.
• Незначительно увеличивать высоту пола. Это связано с тем, что часть нагрузок в матах принимает на себя прочное основание и у производителей появляется возможность использовать кабель меньшей толщины.
• Отказаться от проведения предварительных расчётов. Мощность обогрева напрямую зависит от площади мата и указывается производителем на упаковке и в сопроводительных документах.

Однако имеются и недостатки, наиболее существенными из которых принято считать:

• Невозможность укладки готовых матов в труднодоступных местах.
• Более высокую, чем у нагревательного кабеля, стоимость.

Последний фактор отчасти компенсируется снижением расходов на выполнение работ. К лидерам данного сегмента относятся изделия компаний Devi и Ensto.

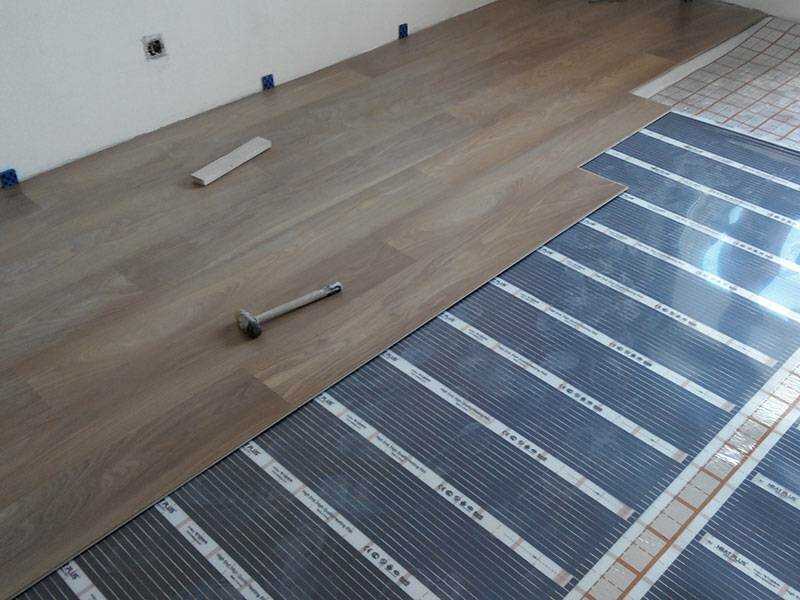

Инфракрасная плёнка под ламинат

Появившиеся относительно недавно, такие материалы преподносятся некоторыми производителями как оптимальное решение для обустройства тёплых полов под ламинат. Так ли это? Судите сами. Несомненными преимуществами инфракрасной плёнки являются:

• Равномерный нагрев поверхности, благодаря которому уменьшается риск растрескивания ламинированных панелей от перепада температур.
• Минимальное увеличение высоты полов. Ведь толщина плёнки составляет менее одного миллиметра.
• Низкий уровень потребления электроэнергии.

Тем не менее, ни в коем случае не следует забывать о том, что инфракрасная плёнка:

• Дорогостоящий материал. За неё придётся заплатить больше, чем за кабель или маты.
• Легко повреждается при небрежном обращении.

При её монтаже обязательно необходимо устанавливать защиту от механических повреждений и способного стать причиной возгораний искрообразования. В этом направлении далеко продвинулась фирма Caleo.

Трудности

Дерево, как основание для теплого пола, сильно отличается от бетонной стяжки. Поэтому возникает некоторое количество нюансов:

Монтаж деревянного основания для теплого пола

• Деревянное основание довольно нестабильно, доски «играют» под влиянием температуры или влажности, поэтому очень важна толщина брусьев, целостность покрытия, укрепление системы в целом.
• Категорически не рекомендуется класть бетон на деревянный настил, поэтому исключены все виды цементной стяжки.
• Степень нагрузки на нагревательные элементы, уложенные на деревянный настил, сильно увеличивается, в отличие от вариантов с бетонной стяжкой.
• Равномерно прогретый бетон хорошо отдает тепло верхнему покрытию, теплопроводность без стяжки может быть различной, в зависимости от верхнего покрытия и разновидности монтажа.

Все эти моменты усложняют установку отопления. Некоторые мастера против укладки водяного отопления на дерево, но современные гибкие трубы, выдерживающие значительные нагрузки, позволяют осуществить и этот вариант.

Теплый пол электрический или водяной — что выгоднее?

Так какой пол выгоднее, водяной или электрический? Проанализировав все преимущества и недостатки систем, ответить на данный вопрос легко. Разберём выгоду по пунктам.

1. Для жителей многоэтажек однозначно подходят только электрические варианты. Исключение могут составить только квартиры на первом этаже с современной системой отопления, чтобы Ваши водяные полы не нанесли ущерб соседям.
2. А вот у владельцев частных домов выбор широк. Использовать можно все виды.
3. Для временного отопления и обогрева в отдельных зонах выгоднее выбирать электрические системы.
4. Для постоянного отопления по всей площади дома лучше выбирать водяные полы.
5. Какие теплые полы экономичнее, водяные или электрические? Здесь, как мы выяснили, побеждают первые. Но монтаж, как правило, обходится дороже.
6. Если выбирать самые экономичные из электрических систем — отдайте предпочтение саморегулирующимся кабельным или плёночным инфракрасным.

Какой тип теплого пола лучше подойдет для ламината

На сегодняшний день существуют системы теплых полов трех типов: водяной, кабельный, инфракрасный. Все они имеют свои особенности, и мы расскажем как выбрать лучший вариант.

Водяная система по отзывам считается достаточно надежной, однако при резких перепадах температуры способна привести к деформации ламинированного покрытия. Кроме того, потребуется подложка, защищающая ламинат от негативного воздействия влаги. Водяные теплые полы больше подходят для керамической плитки. Если все же использовать ламинированное покрытие, то сам ламинат должен быть высокопрочным, а изоляционный материал тонким, позволяющим полу хорошо прогреваться. Конструкция водяной системы состоит из нагревательного элемента в виде гибкой трубки и коллектора, распределяющего потоки.

Кабельный теплый пол больше подходит для локального обогрева и применяется чаще всего в качестве дополнительной системы отопления. Как основной источник тепла его можно использовать, например, на балконе. Но в большинстве случаев такие системы служат лишь дополнительным отоплением в отдельных помещениях со значительными теплопотерями. Кабельный пол достаточно просто монтируется под ламинированное покрытие. Укладку на готовую стяжку может осуществить человек, не владеющий специальными навыками.

Функционирует данная система благодаря нагреванию кабеля, питающегося от электрической сети. Однако нужно помнить, что электроэнергия – ресурс не из дешевых, поэтому такой тип системы отопления практически не используют в качестве основного. К тому же техника безопасности требует, чтобы над электропроводкой не устанавливалась мебель, а это может создать массу неудобств. Предпочтительна укладка на бетонный пол.

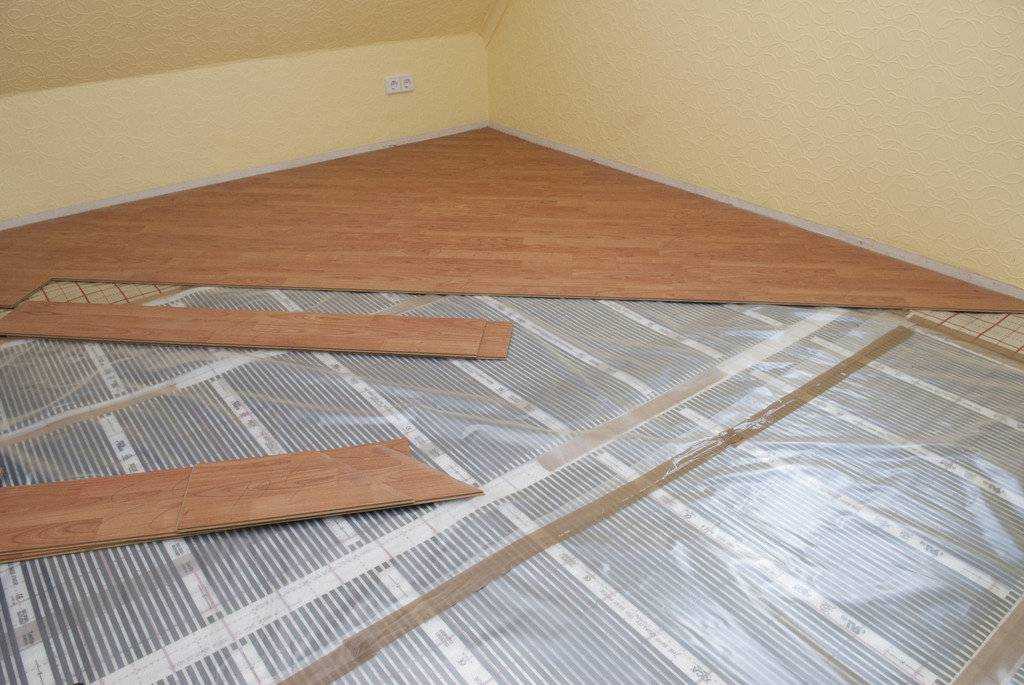

Пленочный инфракрасный пол – наиболее популярная система, обеспечивающая равномерный режим обогрева и не несущая угрозы ламинированному покрытию. Нагревательные элементы такой конструкции расположены с частотой 5 мм, благодаря чему ламинат не будет деформироваться. За счет инфракрасной пленки поддерживается оптимальный температурный режим, не позволяющий напольному покрытию перегреваться.

Кроме того, если происходит механическое повреждение, то из строя выходит только отдельная секция, а система в целом продолжает функционировать. Это вызвано тем, что все нагревательные элементы имеют параллельные соединения. Сама пленка не подвержена коррозии и разложению, поскольку полиэтилен относится к достаточно долговечным материалам. Как показывают отзывы, прекрасно подходит для деревянных полов.

Инфракрасный теплый пол также имеет ряд других преимуществ:

• монтажные работы проводятся в течение буквально нескольких часов;
• отсутствует необходимость в устройстве стяжки;
• систему можно начинать эксплуатировать сразу же по окончании монтажа;
• микроклимат в помещении не подвержен негативному влиянию, поскольку материалы не выделяют вредных веществ;
• толщина пленки настолько минимальна, что полезная высота комнаты фактически не уменьшается;
• система не требует какого-либо ухода и может прослужить более 50 лет;
• финансовые средства, тратящиеся на отопление, можно снизить на треть, благодаря использованию рационального режима обогрева в зависимости от конкретных ситуаций.

Не смотря на то, что цена пленочного теплого пола выше, чем кабельного или водяного, в итоге такая система достаточно быстро окупается. Инфракрасные теплые полы под ламинат были разработаны с применением современных энергосберегающих технологий. В комплектацию такой системы включены:

1. Инфракрасная пленка;
2. Крепежные элементы;
3. Терморегулятор и датчики температуры;
4. Электрическая проводка;
5. Изоляционный и теплоотражающий материалы.

Как положить такую систему на пол грамотно и по технологии, читайте ниже.

Монтаж тёплого пола с последующей укладкой ламината: ключевые моменты

Порядок выполнения монтажных работ напрямую зависит от выбранной конструкции тёплого пола. Предлагаем познакомиться с ключевыми моментами, чтобы сформированное покрытие долго и качественно смогло выполнять свою функцию.

Порядок монтажа зависит от выбранной системы

Водяной: по мокрой или сухой технологии

Если решено отдать предпочтение водяному отопительному контуру, инструкция по выполнению монтажных работ выглядит следующим образом:

Иллюстрация	Описание действия
	Подготавливаем основание. Укладываем теплоизоляционную подложку, а затем с шагом 20 мм доски. Последние крепим к основанию с помощью дюбелей достаточной длины
	Сверху укладываем фольгированный утеплитель, заполняя им сформированные пазы.
	Для улучшения теплоизоляционных характеристик формируемой конструкции заполняем паз фольгой.
	Крепим фольгированный утеплить скобами.
	В сформированные пазы закладываем трубы для водяного контура. Сверху монтируем ламинат.

Вместо подручных средств могут использоваться уже готовые материалы, значительно облегчающие порядок выполнения монтажных работ. Порядок монтажа представлен на следующем видео:

Watch this video on YouTube

Электрический: с использованием кабеля или матов

Если в качестве источника тепла будет использоваться электрический кабель, порядок монтажа будет несколько отличаться. Предлагаем познакомиться с последовательностью выполнения работ:

Watch this video on YouTube

Инфракрасный: с использованием плёнки, карбоновых стержней или матов

Монтаж отопительного контура с использованием инфракрасной плёнки выполняется следующим образом:

Иллюстрация	Описание действия
	Укладываем слой фольгированного материала, предварительно отрезав утеплитель в размер. Полосы должны располагаться встык. Стыки проклеиваем скотчем.
	Разматываем инфракрасную плёнку и отрезаем в размер. Длину выбираем таким образом, чтобы плёнка не прилегала близко к стене, а также в зонах, где будет располагаться мебель или тяжелые предметы.
	Соединяем полосы в единую электрическую цепь. Контакты изолируем с помощью специального материала.
	Подключаем отопительный контур к системе электроснабжения. Проводим испытания.
	Застилаем полиэтиленовую плёнку и укладываем ламинат.

Более подробно процесс монтажа инфракрасной плёнки представлен в следующем видео:

Watch this video on YouTube

Аморфный металлический

Монтаж конструкции выполняется в следующей последовательности:

Иллюстрация	Описание действия
	Основание очищается от грязи и скопившегося мусора.
	Монтируется теплоизоляционный материал с учётом состояния и состава основания.
	Раскладываем маты, оставляя между соседними полосами зазор в 5 см. Сетка из стекловолокна должна находиться сверху.
	Для исключения смещения полос в процессе эксплуатации маты крепим с помощью клейкой ленты либо клеевого пистолета. Недопустимо попадание клея на отопительный контур.
	Прокладываем холодные соединительные провода между матами. Подключаем отопительный контур к системе электроснабжения. Проверяем работоспособность системы.
	Отключаем отопительный контур от системы электроснабжения. Заливаем стяжку толщиной 6 мм. После высыхания состава приступаем к укладке ламината.

Готовая система ламинат и тёплый пол – «два в одном» компании Alloc

Если не хочется монтировать сначала систему «тёплый пол», а затем декоративное покрытие, обратите внимание на инновационный ламинат со встроенным подогревом. Мощность досок может отличаться, что позволяет подобрать оптимальный вариант для конкретного помещения

Порядок монтажа представлен на следующем видео:

Watch this video on YouTube

Монтаж сухого теплого пола

Если Вы имеете свой дом с автономной системой отопления и хотите установить теплый пол на деревянную основу, то это возможно. Используется “сухая” технология, основанная на применении теплообменных профильных пластин из металла. Однако, многие утверждают, что такой способ малоэффективен, лучше использовать способ с трубами, залитыми стяжкой. Необходимо будет создавать каналы-пазы для труб, устанавливать специальное оборудование.

Процесс сборки сухих теплых полов намного проще, чем по бетону. Необходимо соблюдать определенные требования при монтаже:

1. Замените изношенные доски, очистите пол от грязи.
2. Произведите антисептическую пропитку.
3. Замажьте щели шпатлевкой для древесины, выполните тонкую стяжку там, где есть большие перепады уровня пола или застелите всю поверхность фанерой или листами OSB, плотно подгоняя их друг к другу.
4. Утеплитель можете расположить под полом между лагами.
5. Расстелите пленку из полиэтилена (толщина 200 мкр) для гидроизоляции, при помощи скотча соедините стыки.
6. Разложите демпферную ленту по краям.
7. Маты плотно приложите к стенам и скрепите замками.
8. Клеем обработайте стыки, дайте высохнуть.
9. Разметьте укладку труб, диаметр которых 16 мм на 80 м длины контура «змейкой» и 20 мм на 100 м контура «спиралью».
10. Теплораспределительные пластины из металла (алюминия, стали или меди) поместите в пазы или между бобышками, положите в их отверстия трубы. Между пластинами не оставляйте зазоры. Для выравнивания всей системы на местах изгибов разместите подложки из полиэтилена.
11. Всю систему застелите специальной пленкой, куски скрепите при помощи скотча.
12. Положите ГВЛ или фанеру и скрепите листы между собой саморезами. Используйте шахматный порядок при укладке 2 слоя, стыки соедините клеем ПВА.
13. Положите подложку на водяной теплый пол, затем пластины ламината.

Инструкция по самостоятельному монтажу тёплого пола под ламинат (на примере плёночного тёплого пола)

Каждый вид теплого пола требует своего подхода к укладке его на поверхность, но главное соблюдать основные правила, которые необходимо соблюсти для более эффективного и безопасного использования такого вида отопления. Для примера давайте рассмотрим укладку инфракрасного пленочного теплого пола, который подходит под ламинатное покрытие лучше всего. Но это не обязательно, ведь и другие типы теплых полов, тоже имеют свои плюсы.

1. Первый этап – сначала производиться подготовка поверхности пола, то есть выравнивание и удаление всех дефектов, таких, как трещины или сквозные отверстия. Инфракрасная пленка, как и другие виды теплых полов, требует идеально ровной поверхности, поэтому это важный этап проведения работ. Идеальным будет использование готовой самовыравнивающейся стяжки из цементного раствора.
2. Второй этап – далее на подготовленную поверхность, которая была выровнена, стелиться следующий слой из пенофола или пеноизола, представляющий собой экранирующий теплоизолятор, одна сторона которого выполнена из фольгированного покрытия. Этот теплоизоляционный материал предотвращает потерю тепла, которое может уйти в основание пола. Данный этап проводиться после полного высыхания стяжки, которая должна иметь идеально ровную поверхность.
3. Третий этап – монтаж теплого пола, когда осуществляется укладка инфракрасной нагревательной пленки. При монтаже инфракрасного пола следует развернуть рулон и разделить на полосы, которые должны соответствовать тем размерам, которые требуются для утепляемой зоны. Пленка укладывается медной стороной вниз к теплоизоляционному слою. Расстояние между полосами должно составлять минимум 10 миллиметров, а отступ между полосой и стеной — 50 миллиметров. Следует также учитывать и длину полосы, которая имеет ограничения. Если ширина инфракрасной пленочной полосы составляет 80 сантиметров, то длина не должна превышать 10 метров. Если же это 50 сантиметров, то можно использовать 13-метровую длину полосы.
4. Четвертый этап – подключение контактных зажимов, что легко осуществить с помощью плоскогубцев. Обычно контакты располагаются у самого плинтуса на медной стороне пленки инфракрасного нагрева. Контакты, которые не были использованы,  следует изолировать специальной битумной мастикой. Далее следует установить температурные датчики, прикрепив их к контактам и спрятать линию за плинтус. После того, как все линии соединены с контактами вместе с температурными датчиками, следует осуществить подключение к блоку управления.
5. Пятый этап – финишный этап, который подразумевает укладку ламината или другого напольного покрытия. Подробнее об укладке ламината можно прочитать здесь.
