Кирпичный мангал

44 Чертежа мангалов из кирпича с размерами и схемами

Здесь собрано более 44 чертежей, схем и макетов как мангалов, так и мангальных комплексов из кирпича, т.е. с печкой, коптильней, плитой под казан и со всякими другими наворотами.

Мангали из кирпича с металлической оправой

Мангал из кирпича и металла – переносной.

Этот простой мангал сделан своими руками автором из железа и кирпича. Рама сварена из металла, в внутрь в рабочую зону “шашлычницу” вложен огнеупорный кирпич.

Хоть он и из кирпича, но все же переносной (около 50 кг.) два человека смогут перенести в гараж на зиму.

Глубина – 20 см. Комментарий автора: (20 см это самое оптимальное глубже дырки нужны, меньше мясо горит)

Профиль – битая граньПокрашен термокраскойЛюди советуют, что если кирпич огнеупорный, то угли нельзя заливать водой, а то кирпич быстрее разрушиться от перепада температур

Совет: если у вас обычный высокий мангал из металла, то положите на дно огнеупорный кирпич, тогда высота уменьшиться до рекомендуемой и дно не будет выгорать, что увеличит срок службы

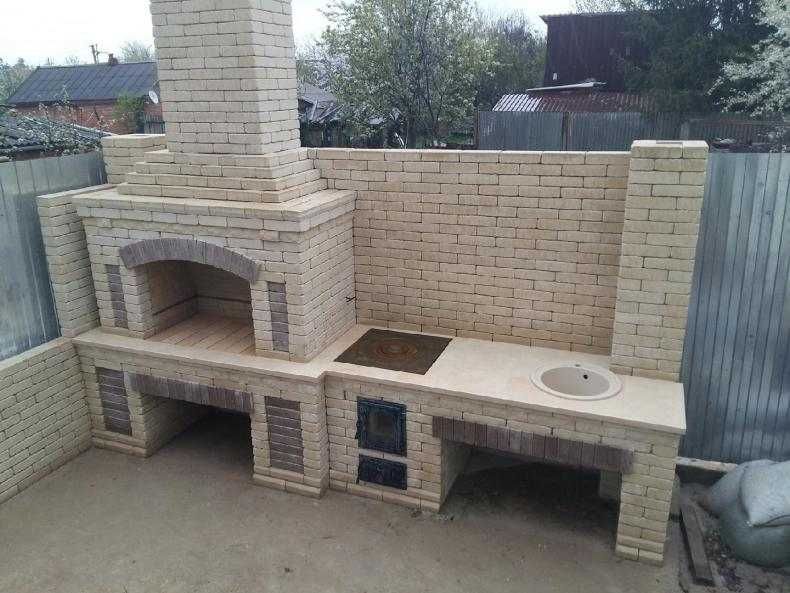

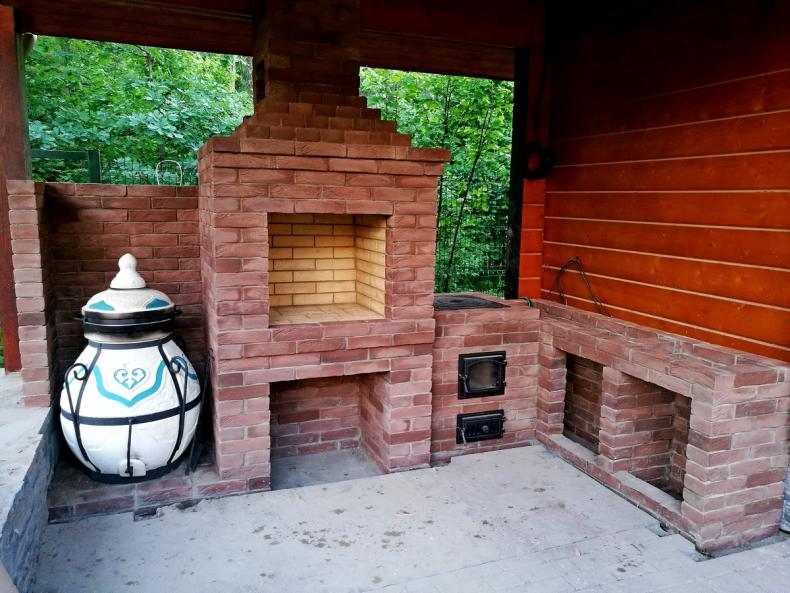

Мангал из кирпича + печь под казан своими руками

Это мангал и печь, на которую поставить казан или сковороду, автор сделал сам своими руками. Печь отделена от мангала металлической перегородкой, когда угли в печи созревают, их выгребают в мангал (убрав перегородку). На печь можно поставить. К тому же автор утверждает, что это по совместительству ещё и тандыр лайт “, выгребя весь уголь вполне можно поставить на пару-тройку часиков маленький чугунок с картошечкой и мясом”

Автор хотел сделать весь мангал из металла, но делать их кирпича оказалось выгоднее.Каркас из металла, нижняя обвязка и вертикальные балки из трубы 40х40. Сварен стол, на него уложена металлическая сетка (для лучшей сцепки глины), на стол уложены кирпичи. Для того чтобы высота стенок получилась 16 см (как рекомендуется для жарки шашлыков), автор решил положит профтрубу на первый ряд кирпичей, чтобы не резать кирпичи для второго ряда. Получилось 120 мм (кирпич) + 40 мм (труба) = 160 мм или 16 см.

На печи сверху чугунная конфорка для казана или сковороды. Труба – оцинкованная труба для водостокаПечь – из огнеупорного кирпичаМангальная зона – из обычного кирпичаВсе клалось на шамотной глине с пескомПол бетонРазмер по обвязке — 1200х1800

Пошаговые фото:

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Популярные статьи Почему не цветёт древовидный пион?

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

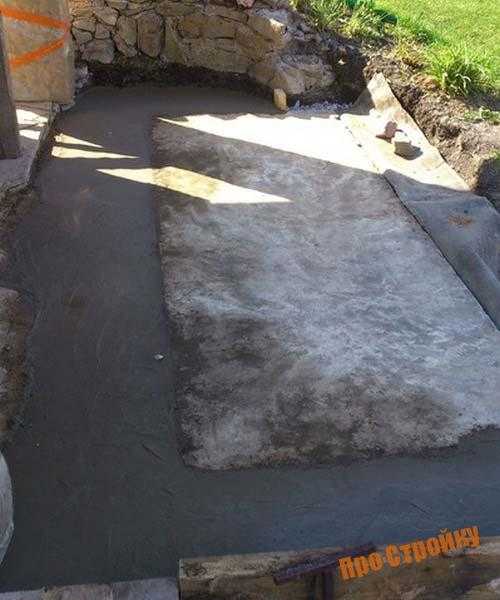

Приготовление бетонной смеси

Строительная смесь будет состоять из следующей пропорции:

• Одна объемная часть цемента;
• Три части песка.

Тщательно перемешайте компоненты в воде до получения необходимой консистенции. После добавьте щебень — три доли. Далее состав вымешивается в бетономешалке не менее трех минут. Влив жидкое мыло, можно повысить текучесть бетона.

Этим составом в несколько слоев нужно заполнить опалубку. Вначале вливается жидкий состав. Чтобы он проник на дно канавы, нужно его утрясти палкой. Армирующий каркас укладывается сверху только после укрепления слоя — вся площадь канавки должна быть полностью заполнена им. Бетонная смесь заливается в самую последнюю очередь, обязательно до верхнего края опалубки!

Воздушные пузырьки из раствора выбиваются деревянными палками – это очень важно! Заполняющая сетку смесь старательно протряхивается ими, благодаря чему, состав полностью приобретет форму опалубки. Ни в коем случае нельзя дать воде испариться из состава, для этого нужно накрыть его рубероидом

В жаркий период лучше всего периодически опрыскиваться водой поверхности, для предотвращения возникновения трещин

Ни в коем случае нельзя дать воде испариться из состава, для этого нужно накрыть его рубероидом. В жаркий период лучше всего периодически опрыскиваться водой поверхности, для предотвращения возникновения трещин.

Закончив с фундаментом, можно переходит собственно к мангалу. Вначале нужно прикинуть: сложить ряд сухих кирпичей на фундамент.

Зазор между ними должен быть в 1 см. Таким образом можно определить, сколько необходимо для дальнейшей работы целых и половинчатых кирпичей. Если имеются заранее подготовленные поддон и решетка, их параметры тоже следует учитывать. Линию будущей кладки нужно обвести и зафиксировать.

 Пропорции смеси для кладки:

• Одна доля цемента;
• Три доли песка;
• Одна четвертая (1/4) доли гашеной извести.

Смесь замешивается до состояния густой сметаны. Все замеры желательно проверить еще раз. На состав выкладывать кирпичи точно так же, как и в первый, пробный раз, простукивая их мастерком, чтобы они как следует легли на смесь.

Необходимые материалы

Материалы, которые вы будете использовать для строительства барбекю в своем саду, довольно недорогие: песок, гравий, цемент, огнеупорный кирпич/камень/обычный кирпич, также известный как каминный кирпич, железо, вода, краска и т. д. в виде. Таким образом, вам не придется тратить много денег на это исследование!

Давайте узнаем, как построить собственное барбекю, в сопровождении фотографий каминных кирпичей и различных барбекю и деревенских печей, которые имеют разные функции, но имеют одну функцию, используя разные материалы.

Подготовьте пол цементом

Ваша первая задача — подготовить почву для места, где вы будете строить барбекю. Для этого мы будем использовать цемент, мелкий песок, крупный песок (гравий) и воду. Выкопав около 10 см земли, на которую вы будете заливать бетон и выровняв поверхность, мы будем заливать бетон.

Соотношение бетона следующее: 1 цемент, 2 мелкозернистый песок, 3 крупнозернистый песок, водоотношение 0,5. Поэтому мы используем соотношение 1:2:3:0,5.

1. Мы смешаем песок и цемент до однородного состояния, добавим воду и выльем ее на подготовленное место.
2. Затем подождем, пока бетон сгладит свою поверхность и впитает воду.
3. Бетон впитает воду через 5-10 часов.
4. Чтобы бетон не нагревался, не расширялся и не трескался, нужно 2-3 дня поливать бетон водой.

Какую модель вы хотите

Прежде чем приступить к строительству мангала, следует определиться, какую именно модель вы хотите. Для этого вы можете скопировать модели на страницы homify.

В частности, размер сетки, которую вы собираетесь использовать, должен соответствовать размеру конструкции, которую вы собираетесь построить. Отсюда и барбекю по размеру гриля.

Начать строительство

После того, как вы определились с моделью, которую хотите построить, можно приступать к кладке кирпича.

• Прежде всего, снова приготовьте раствор, на этот раз используя только песок 1:6 и достаточное количество воды, и постройте свою стену, помещая достаточное количество раствора между каждым рядом и размещая кирпичи один за другим.
• Если вы хотите сделать дровяной сарай в этой части, не забудьте оставить место спереди.
• Правильно будет использовать заранее приготовленную форму для создания плавного проема.
• Постройте свою стену до высоты, на которой вы будете зажигать огонь.

Пожарная часть

Когда вы достигнете высоты, где будет гореть огонь, вам нужно построить платформу, на которой вы будете зажигать огонь. Для этого следует использовать толстую плиту пола.

Это может быть такой материал, как дерево или фанера. После того, как плита перекрытия осела, снова покройте ее огнеупорным кирпичом и раствором.

Зона гриля

Мы продолжаем строить наши стены для области сетки. Чтобы разместить сетку, мы должны указать как минимум два уровня. То есть наш гриль должен быть близко к огню, если мы хотим, или мы должны иметь возможность отодвинуть его, если хотим.

• По этой причине мы не должны отдавать предпочтение фиксированной сетке. Для этого имеет смысл оставить на стенках бороздки для сетки, которую продолжаем вязать.
• Или создание выступа хотя бы из четырех точек, на котором можно закрепить решетку, тоже может быть вариантом. Вы можете сделать эти выступы из железа.

Заключительные этапы

После того, как вы закончили трехстенную конструкцию с огнем и грилем, вы должны сделать дымоход барбекю.

Так как работа с дымоходом требует профессионализма, лучший способ – купить бетонные дымоходы, которые продаются по очень доступным ценам, и смонтировать их на своей конструкции и, при необходимости, покрыть ее материалом, который вы используете на внешней поверхности, чтобы создать стильный вид.

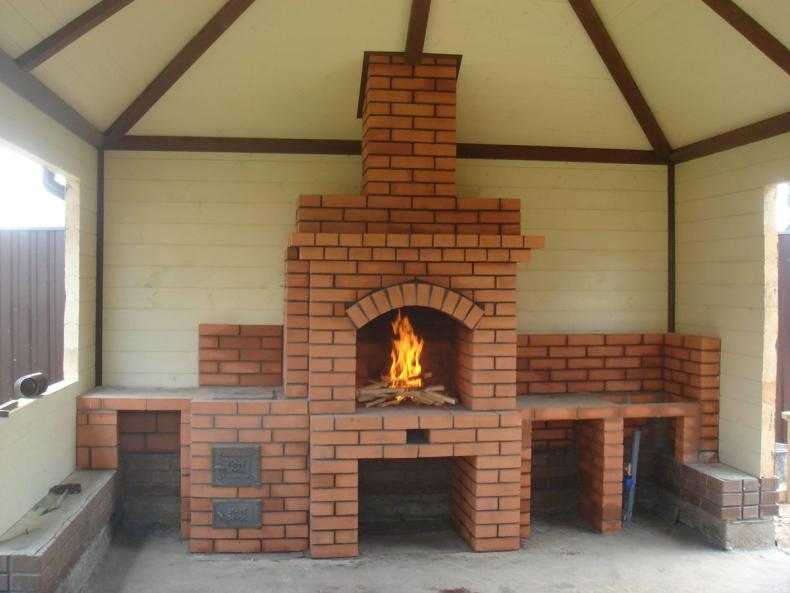

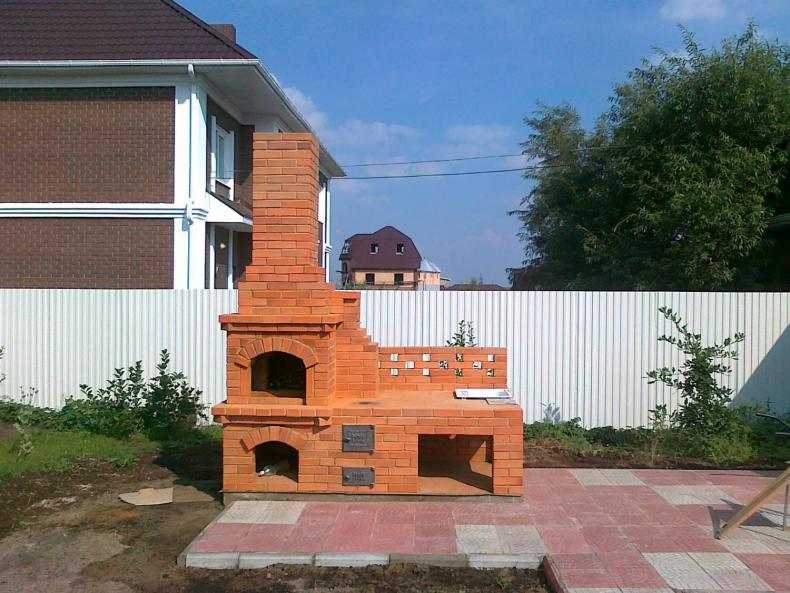

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

1. Верх топочной, облицовочной части выводятся в один уровень.
2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

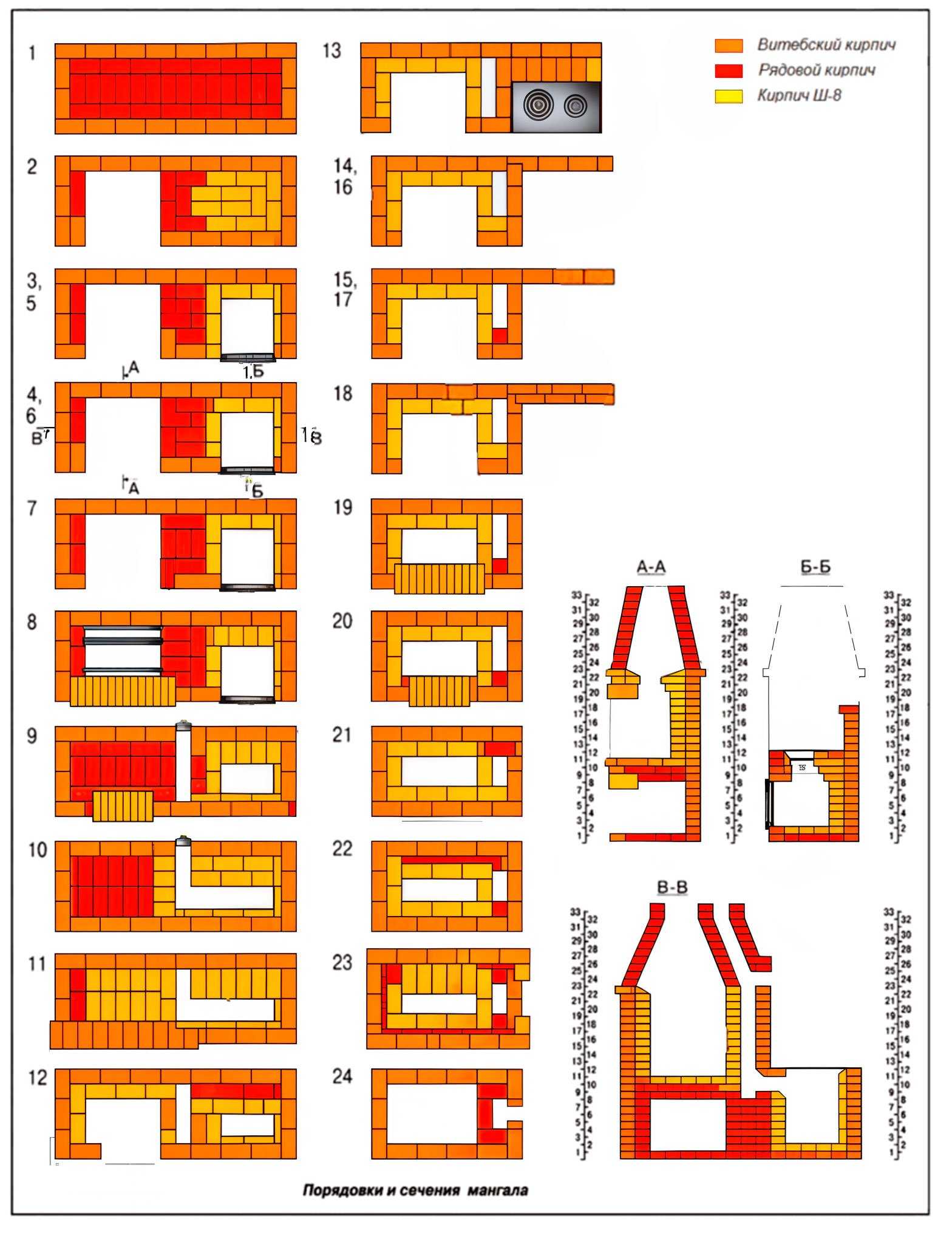

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

1. Выкладываем дно. На него уйдет 7,5 кирпича.
2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
6. Свариваем подставку из уголка и труб диаметром 50 мм.

Пошаговая инструкция

С помощью этой инструкции можно собрать мангал своими руками. Мы его строили и писали по шагам, а вы можете следовать нашему примеру.

Подготовительные работы состоят из нескольких этапов:

1. Удаление лишних предметов, растений, элементов благоустройства.
2. Разметка площадки, удаление верхнего плодородного слоя почвы, выравнивание по горизонтали.
3. Рытье траншей, подведение водопровода и канализации.

Начнем с самого центра, будем собирать его из кирпича и цемента. На этом месте (в нашем примере) была старая баня, плитный фундамент которой будет использоваться для будущего мангала. Вы можете поступить подобным образом.

Фундамент заливался давно и без уровня, поэтому стал кривым и не очень качественным. Но на нем все равно можно построить хорошую жаровню своими руками.

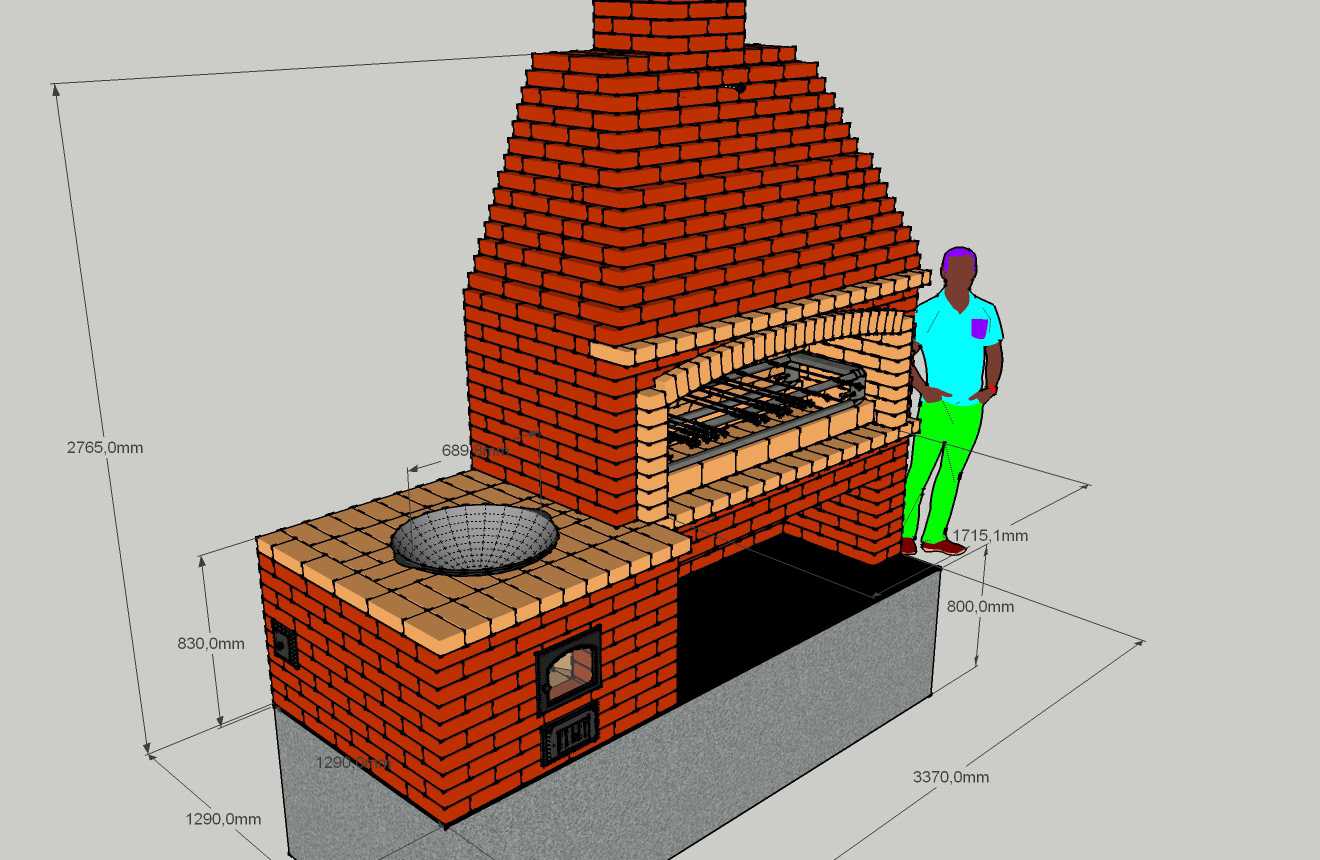

Сначала мангал нарисовали в 3DMAX – с помощью этой программы можно сделать определенный план, которого можно придерживаться при строительстве. Он помогает выработать тактику и алгоритм действий.

Для начала закупили дешевый кирпич по 10р за 1 шт. Он пустотелый, но красивый – именно то, что нужно для возведения каркаса.

После того как каркас построился, внутри обкладываем старым проверенным силикатным кирпичом, который крепко стоит и хорошо держит температуру. Размеры будущего мангала 102 см на 80 см.

Мы примерно разложили кирпичи, чтобы понимать, как он будет  выглядеть в готовом виде. Зачищаем территорию и начинаем укладывать первый слой по уровню.

Первый слой положили, выровняли все по уровню из-за перепадов высоты начального фундамента. С первым слоем справились отлично, приступаем ко второму ряду. Его будем ровнять с помощью подготовленных длинных деревянных палочек.

Руками убираем излишки цемента.

При необходимости кирпич разрезаем на куски нужного размера с помощью болгарки.

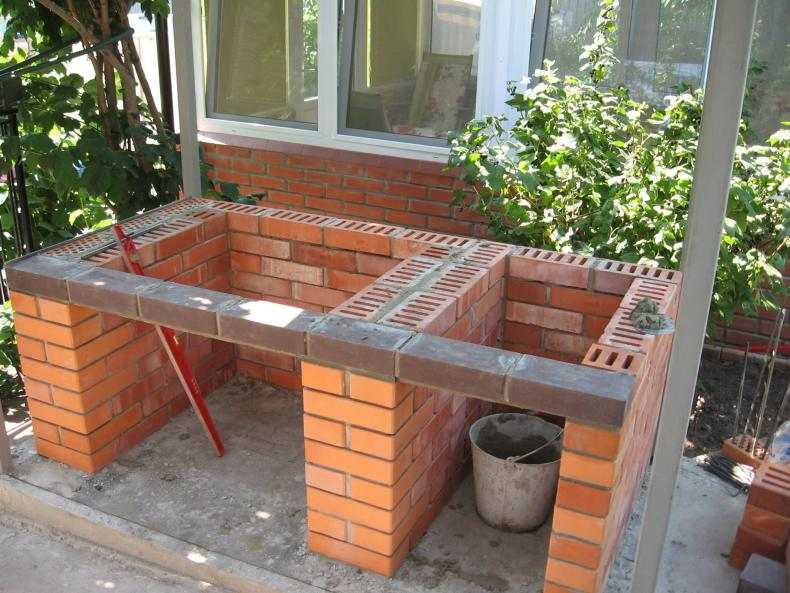

Второй ряд мангала полностью готов. Приступаем к третьему ряду.

Все кирпичи обязательно стыкуем с помощью цемента для прочности. Проверяем готовую уровнем, при необходимости простукиваем молотком, пока он не станет в нужное место под правильным углом.

Пошел дождь, но это не стало преградой для нашего строительства. Из остатков строительных материалов соорудили крышу и продолжили свою работу.

Сложили пять рядов нашего мангала. Ушло на это две упаковки смеси по 100р каждая.

Сложили пять рядов нашего мангала.

Сейчас приступим к следующему этапу работы строительства жаровни. У нас есть запасы старого кирпича из которого построен старый дом и печь. Он отлично показал себя в эксплуатации, не трескался от высокой температуры, не рассыпался. Конечно он старый, кривой, красоты в нем мало, но для дна нашей жаровни это будет самое то.

Режем металлический уголок.

Мы используем стальные уголки и арматуру, чтобы на нее упирался облицовочный кирпич.

Заранее все подрезаем и подпиливаем, чтобы было в уровень. А внутри мы положим жаростойкий кирпич. Это будет дно нашего мангала и оно будет лежать просто на уголках. Как видим ничего сложного в этом строительстве нет.

Что у нас получилось в финале с нашим мангалом: выложили мы из дешевого пустого кирпича восемь рядов и девятый ряд положили на металлические уголки. Внутри также лежит арматура для лучшей крепости.

Все остальные ряды тоже выложены пустотелым кирпичом, как каркас жаровни. А внутренности и бока мы выложили из старого, который очень крепкий и прочный. Резать его очень сложно. Он у нас проверенный временем. Он использовался в нашем доме и не трескается, выдерживает большие нагрузки и температуры.

Возможно, мы поменяем эти шесть кирпичей, на которых лежит шампур. Возможно, мы поменяем их на белые, красивые и ровные.

Кирпичи внутри мангала мы ничем не укрепляли, просто поставили. Пока будем тестировать временем.

Здесь внизу есть щели, проверим можно ли сделать дополнительный поддув снизу. Оставляем это дело до полного высыхания. Через неделю можно протестировать нашу жаровню. Возможно, нужно будет что-то поменять, подмазать, подложить. Планируем верхние кирпичи чем-то задекорировать со временем и добавить трубу (вытяжку).

Основание топок кладут двумя перевязанными рядами кирпича (в соответствии с порядовкой), чтобы швы не прогорали. Участки, где перевязки нет, армируют стальной проволокой диаметром 5-6 мм.

Разновидности по месту расположения

Установка допустима как в помещении, так и вне его. С учетом этого фактора мангалы бывают двух типов.

Уличный (садовый)

Монтируется под небольшим навесом, чтобы осадки и влага не попадали внутрь дымохода, а готовить можно было в любую погоду.

Другой вариант – сделать его под открытым небом, в саду, вблизи беседки, возле дома. В любом из случаев под конструкцию заливается надежный фундамент. Оптимальным считается монолитная плита.

Кладка мангала выполняется из огнеупорного кирпича, облицовка – из влагоустойчивых материалов.

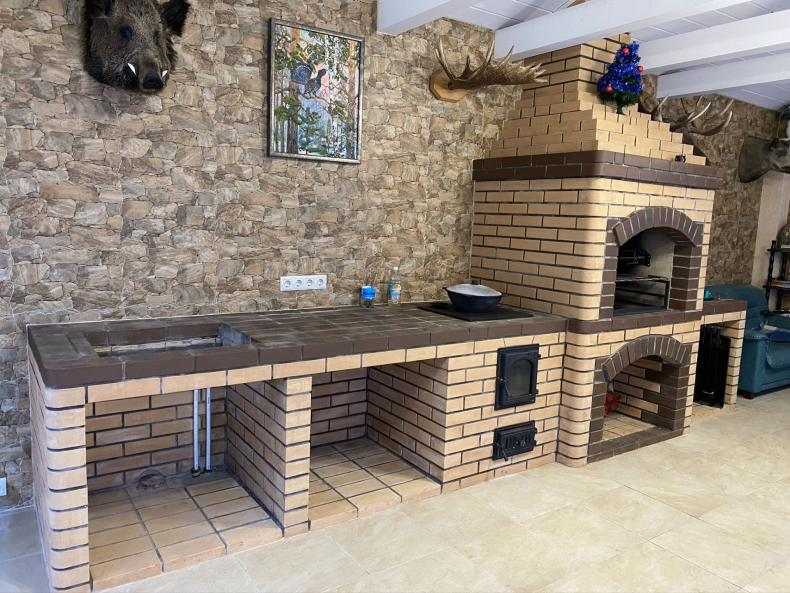

В беседку (веранду или террасу)

Устанавливается в открытых и закрытых постройках. На этапе разработки проекта учитываются требования пожарной безопасности, тщательно продумывается место для вывода дымовой трубы. Нуждается в заливке отдельного фундамента.

Напольное покрытие вблизи печи рекомендуется выкладывать из невоспламеняемых материалов:

• тротуарной, керамической плитки;
• клинкерного кирпича;
• искусственного, натурального камня.

Альтернатива – набить на пол на расстоянии 1,5 м от печи лист железа или стали.

Как построить мангал из кирпича своими руками — пошаговая инструкция с фото

Жаровню необходимо делать, в точности выполняя следующие пункты:

На площадке, которая подходит для размещения кирпичного мангала, следует подготовить яму, которая уходит в глубину на 30 см. Выкопанный котлован должен быть хотя бы на 10 см длиннее и шире приспособления для приготовления мяса.
Вниз ямы надо насыпать слой песка толщиной более 30 см, а затем утоптать его, придав ему плотность и ровность. Сделанную «подушку» необходимо покрыть гравием, тем самым уменьшив глубину котлована ещё на 10 см. После этого дно требуется снова утрамбовать и разровнять.
Теперь в яму можно класть вспомогательную деревянную конструкцию и арматуру, то есть решетку из прочных металлических прутьев, имеющую ячейки размером 15х15 см.

Пришло время заливать опалубку жидким бетоном

Важно, чтобы смесь, которая вскоре затвердеет, распределилась равномерно по всей поверхности. После этого в работах по строительству мангала следует сделать двухнедельный перерыв, ведь именно столько времени застывает бетон. Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой.
Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида.
После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала

Дабы засыхающий фундамент не растрескался на солнце, его рекомендуется время от времени увлажнять, закрывая толстой полиэтиленовой плёнкой.
Спустя 2 недели можно покрывать бетон материалом, защищающим от негативного воздействия влаги, например, листом рубероида.
После сооружения фундамента следует приступать к основному этапу — строительству кирпичного мангала.

Первый ряд керамических блоков следует уложить на поверхность без допущения погрешностей, предварительно сделав разметку.

Возведя кирпичную кладку, нужно заняться сооружением столбчатого основания для опор, на которых станет держаться крыша. Главное, чтобы эти столбы располагались на расстоянии 2 м от огня. Чтобы их установить, требуется выкопать в грунте 4 ямки глубиной 0, 6 м и диаметром около 30 см. Дно каждой надо засыпать щебнем, обязательно притоптав его, чтобы получился слой в 10 см. Верх пласта из щебня следует присыпать песком и утрамбовать, дабы толщина нового слоя тоже соответствовала 10 см.
Потом необходимо свернуть в трубу рубероид и установить его в яме в качестве опалубки, возвышающейся на 30 см над уровнем грунта. Внутрь гидроизоляционного материала следует поместить металлические прутья, выполняющие роль костяка будущей опоры. Сразу после этого в опалубку надо заполнить бетонной смесью. При этом поверхность бетона должна оказаться выше уровня земли на 10 см. Когда основание застынет, на него нужно будет уложить кладку из 4 кирпичей.
Теперь можно устанавливать жаровню, используя для этого металлический поддон. Они станут основанием для зоны топки. Затем можно выкладывать на этом месте кирпичи, оставляя кое-где зазоры, не заполненные клеевой смесью. Они нужны для проникновения воздуха в камеру, который будет поддерживать горение дров.

После этого следует выполнить кладку дымохода. При этом каждый проход полагается сужать на треть, главное, делать это равномерно.
Закончив со строительством мангала, можно устанавливать опоры для навеса, защищающего приспособление от осадков. Для этого на бетонную поверхность надо уложить рубероид, а затем поставить брусья их дерева. Они крепятся к кирпичам посредством болтов и металлических пластин. Каждый брус должен иметь пропил позволяющий фиксировать верхнюю обвязку.
Между поставленными деревянными столбами следует зафиксировать укосы, задача которых — сделать приспособление для жарки шашлыков прочным.
Потом можно устанавливать верхнюю обвязку из брусьев и изготавливать стропила для крыши. Их лучше делать из брусьев, имеющих сечение 100х50 мм.

Теперь надо прикрепить изготовленные с уклоном в 30о стропила к верхней обвязке, тем самым получив конструкцию с 4 опорами и 3 V-образными деталями стропил.
Затем в перпендикулярном брусьям направлении нужно выложить деревянную обрешётку, закрепляя её саморезами. Готовое основание следует покрыть металлочерепицей, используя при этом саморезы.

Видео: строительство мангала из кирпича

https://youtube.com/watch?v=Uyw3LHjOyGo

Мангал из кирпича, сделанный своими руками, вскоре подарит немало положительных эмоций. Получив его, хозяева дачи смогут угощать гостей вкусной едой и хорошо проводить время в течение выходных. Всё-таки жаровня, созданная по самостоятельно составленному проекту, будет выглядеть так, как ранее только мечталось.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

• плитка;
• кирпич;
• камень натуральный и искусственный;
• штукатурка;
• специальные составы.

Алгоритм укладки:

1. Обработка стены грунтовкой.
2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
3. Укладка камня или плитки, плотно прижимая ее к поверхности.
4. Очистка швов от клея и заполнение мастикой.
5. Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

Камень натуральный для отделки
