Приветствуем в подробном руководстве по самостоятельной установке розеток и выключателей! В 2026 году освоить электромонтажные работы своими руками стало проще. Наш гайд поможет безопасно и эффективно заменить старые или установить новые розетки и выключатели в вашем доме. От подготовки инструментов до финальной проверки — вы узнаете все тонкости подключения розетки и выключателя, обеспечив надежность электропроводки. Особое внимание уделяется электробезопасности. Сделайте это сами – просто и безопасно!

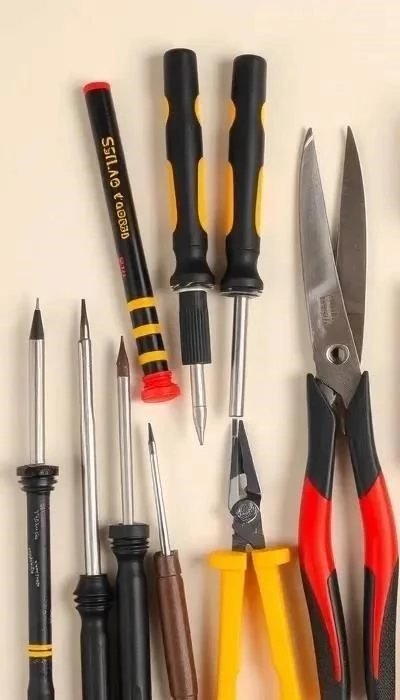

Необходимые инструменты и материалы
Для успешного и безопасного монтажа электропроводки потребуются:
- Инструменты: Отвертки (плоская, крестовая, с изолированными рукоятками), индикатор напряжения, мультиметр, пассатижи, кусачки (с изолированными рукоятками), нож для снятия изоляции, изолента, перфоратор/дрель (с коронками), строительный уровень, маркер, диэлектрические перчатки.
- Материалы: Новые розетки и выключатели (с заземлением/без, одно/двухклавишные, проходные), подрозетники, медные провода, клеммники (WAGO, винтовые), гипсовый раствор/алебастр.
Рекомендации по выбору материалов (200+ символов): Выбирайте продукцию проверенных брендов (Schneider Electric, Legrand, ABB), зарекомендовавших себя высоким качеством и безопасностью. Убедитесь в наличии сертификатов. Не экономьте: качественные изделия из негорючего пластика с надежными механизмами минимизируют риски и обеспечивают долговечность. Подрозетники также должны быть негорючими.
Техника безопасности: Ваш абсолютный приоритет
Работа с электричеством опасна. Строго соблюдайте правила электробезопасности:
- Полное обесточивание: Отключите электричество в распределительном щитке (вводной или соответствующий автомат). Это ключевой шаг.
- Проверка отсутствия напряжения: Всегда используйте индикатор или мультиметр, убедитесь в отсутствии тока на всех проводах (фаза, ноль, заземление).
- Использование диэлектрических средств: Инструменты с изолированными рукоятками, диэлектрические перчатки.
- Сухое рабочее место: Работайте в сухом, хорошо освещенном помещении.
- Осторожность: Никогда не касайтесь оголенных проводов двумя руками. Всегда считайте провод под напряжением, пока не проверите.
- Не работайте в одиночку: Желательно присутствие помощника.
- Защита глаз: Используйте защитные очки при работе с перфоратором.
Помните: Электричество не прощает ошибок. При сомнениях обратитесь к профессионалам. Ваша жизнь бесценна!
Пошаговая установка розетки
Установка розеток требует внимательности. Следуйте схеме для надежного и безопасного подключения.
1. Подготовка и демонтаж: Обесточьте помещение, проверьте отсутствие напряжения. Снимите панель, ослабьте винты, извлеките механизм. Отсоедините провода, запомнив их расположение (фаза, ноль, заземление).
2. Подготовка места и проводов: Если новая установка, зафиксируйте подрозетник в стене гипсовым раствором, выровняйте. Выведите провода, зачистите концы на 1-1.5 см ножом, не повредив жилы.

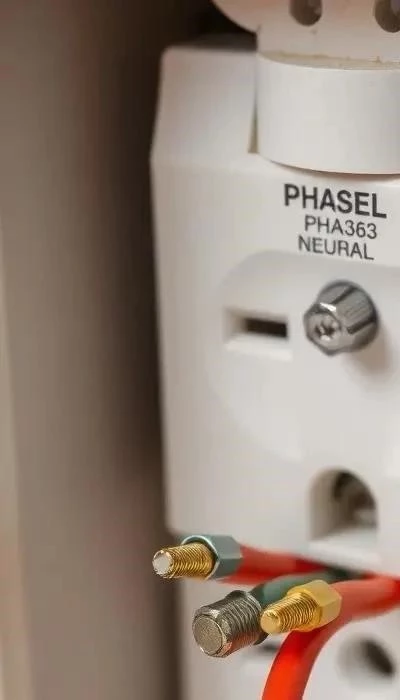

3. Подключение проводов: Современные розетки имеют три клеммы: Фаза (L) — обычно справа (коричневый, черный, белый провод); Ноль (N) — обычно слева (синий, голубой провод); Заземление (PE) — центральная клемма (желто-зеленый провод). Вставьте зачищенные концы в соответствующие клеммы, надежно затяните винты. Убедитесь, что изоляция не попала под контакт, а провод крепко зафиксирован. Проверьте надежность, слегка потянув за провод.
4. Установка в подрозетник: Аккуратно уложите провода. Вставьте механизм розетки. Затяните распорные винты (ушки) для фиксации. Выровняйте. Прикрепите декоративную рамку и лицевую панель.
5. Проверка: Подайте электричество. С помощью индикатора или маломощного прибора убедитесь в корректной работе.
Пошаговая установка выключателя
Установка выключателей требует внимательности, особенно при подключении разных типов.
1. Подготовка и демонтаж: Обесточьте и проверьте. Снимите клавиши, рамку. Ослабьте винты, извлеките механизм. Отсоедините провода, запомнив входящую фазу и отходящую на светильник.
2. Подготовка места и проводов: Зафиксируйте подрозетник. Рекомендуемая высота – 1-1.5 м от пола. Расположение – 10-15 см от угла дверного проема. Выведите провода, зачистите концы на 1-1.5 см.
3. Подключение проводов: Важно: Выключатель всегда разрывает фазный провод! Никогда не разрывайте нулевой провод – это опасно!
- Одноклавишный: Входящая фаза (L-in) к общей клемме («L»), отходящая фаза (L-out) к другой клемме («1»).
- Двухклавишный: Входящая фаза (L-in) к общей клемме. Две отходящие фазы (L1, L2) к двум отдельным клеммам для групп светильников.
- Проходной: Для управления светом из нескольких мест. Одна общая входящая и две перекидные клеммы. Первый выключатель: Входящая фаза к общей, два перекидных провода к перекидным. Второй выключатель: Перекидные провода от первого к его перекидным. С его общей клеммы провод идет к светильнику.
Надежно затяните винты на клеммах.
4. Установка в подрозетник: Уложите провода, вставьте и закрепите механизм. Выровняйте. Установите рамку и клавиши.
5. Проверка: Подайте электричество. Убедитесь в работе светильника, нажимая клавиши.
Распространенные ошибки и их устранение
Типичные ошибки, их симптомы и устранение:
Неправильное подключение:
Симптомы: Не работает, КЗ.
Устранение: Обесточьте! Проверьте схему (фаза, ноль, заземление). Убедитесь, что выключатель разрывает фазу. Используйте индикатор.
Плохое затягивание контактов:
Симптомы: Искрение, нагрев, нестабильная работа.
Устранение: Обесточьте! Тщательно затяните винты. Плохой контакт – причина возгораний.
Недостаточная изоляция:
Симптомы: КЗ, удар током.
Устранение: Обесточьте! Проверьте, чтобы оголенные провода не касались друг друга/корпуса. Изолируйте качественной изолентой.
Повреждение провода:
Симптомы: Отсутствие контакта.
Устранение: Обесточьте! Отрежьте поврежденный участок, зачистите заново. Если короткий, используйте клеммник.
Практические советы для идеального результата
Для долгой и безотказной работы:
- Выбор розеток и выключателей: Тип: Для влажных помещений – IP44 (с крышками). Для детских – с защитными шторками. Материал: Негорючий, ударопрочный пластик. Производитель: Доверяйте проверенным брендам.
- Организация электропроводки: Схема: Всегда имейте схему проводки. Группировка: Разделяйте проводку на группы (освещение, розетки, мощные приборы), каждую защищайте отдельным автоматом.
- Скрытие проводов: Скрытая: В штробах. Наружная: В кабель-каналах/плинтусах.
- Расположение: Планируйте заранее. Выключатели: 1-1.5 м от пола. Розетки: 30 см от пола (стандарт) или выше по необходимости.
Самостоятельная установка розеток и выключателей – посильная задача при ответственном подходе и соблюдении безопасности. Следуя инструкции, вы сэкономите средства и получите ценный опыт. Ваша безопасность – всегда на первом месте. Удачи в ваших электромонтажных проектах и начинаниях!
